2 Информация об изделии
Logano G221A – 6 720 810 993 (2014/04)
10
2.12 Размеры и технические характеристики

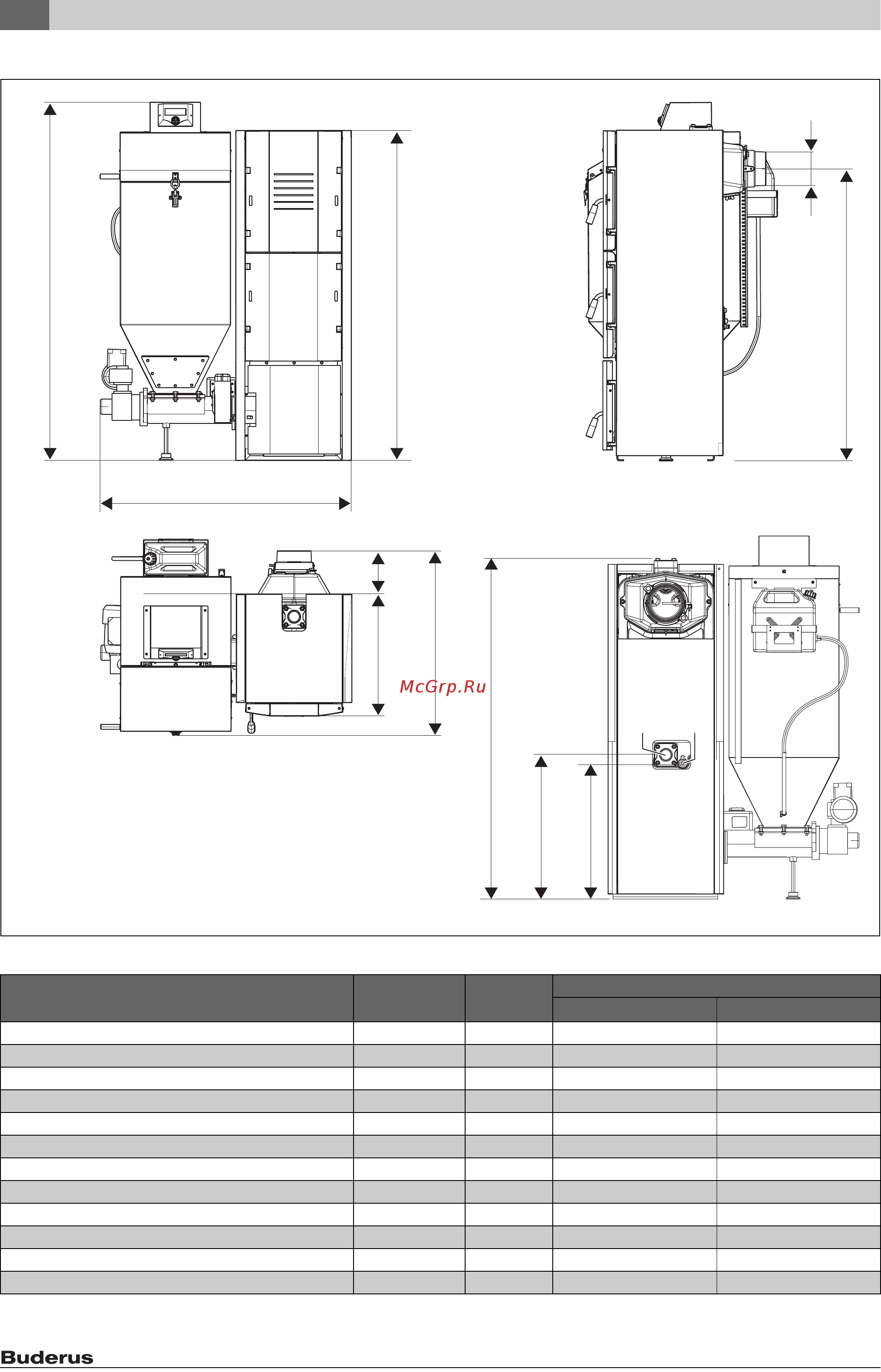

Рис. 6 Размеры
Обозначение
Единицы
измерения
Типоразмер котла
25 кВт 30 кВт
Высота, общая H
G
мм 1580 1580
Высота подключения к дымовой трубе H
AA
мм 1290 1290
Высота обратной линии котла H
RK
мм 600 600
Высота подающей линии котла H
VK
мм 1580 1508
Высота слива котла H
EL
мм 630 630
Длина котла L мм 855 1085
Длина котла без патрубка отвода дымовых газов L
1
мм 529 759
Длина патрубка отвода дымовых газов L
AA
мм 180 180
Ширина котла, общая B
G
мм 1100 1100
Диаметр патрубка отвода дымовых газов D
AA
мм 150 150
Вес в незаполненном состоянии – кг 435 568
Вода отопительного контура VR/VK дюйм 2 / внутренняя резьба 2 / внутренняя резьба
Таб. 5 Размеры
6 720 807 462-11.1T
L
H
G
H
AA
D
AA
H
K
B
G
L
AA
L
1
H
RK
H
VK
H
EL
VK
VK
RK EL
