5 Монтаж
Logano G221A – 6 720 810 993 (2014/04)
19
5.4.1 Электрическое подключение
Провода частично подключены к системе управления.
Выполните следующие электрические подключения в соответствии
( рис. 30, стр. 33):
▶ Закрепите систему управления винтами на верхней крышке
бункера ( глава 5.5.6 и глава 5.5.7, стр. 21).
▶ Уложите провода в кабельный канал и зафиксируйте от
выпадения. Провода не должны касаться горячих частей котла
(максимально допустимая температура для проводов 65 °C).
Подключения
• Подключение к электросети
• Провод насоса – подключить к насосу отопительного контура.
• Провод насоса – подключить к загрузочному насосу бака-
водонагревателя.
• Провод и штекер шнека – подключить к штекерному разъёму
шнека.
• Провод и штекер вентилятора – подключить к штекерному
разъёму вентилятора.
• Провод и штекер датчика частоты вращения вентилятора –
подключить к штекерному разъёму датчика частоты вращения
вентилятора.
• Датчик температуры котла – установить в котле.
• Датчик температуры бака-водонагревателя - установить в баке-
водонагревателе.
• Датчик температуры шнека – установить на корпусе шнека
( рис. 1, [4], стр. 6).

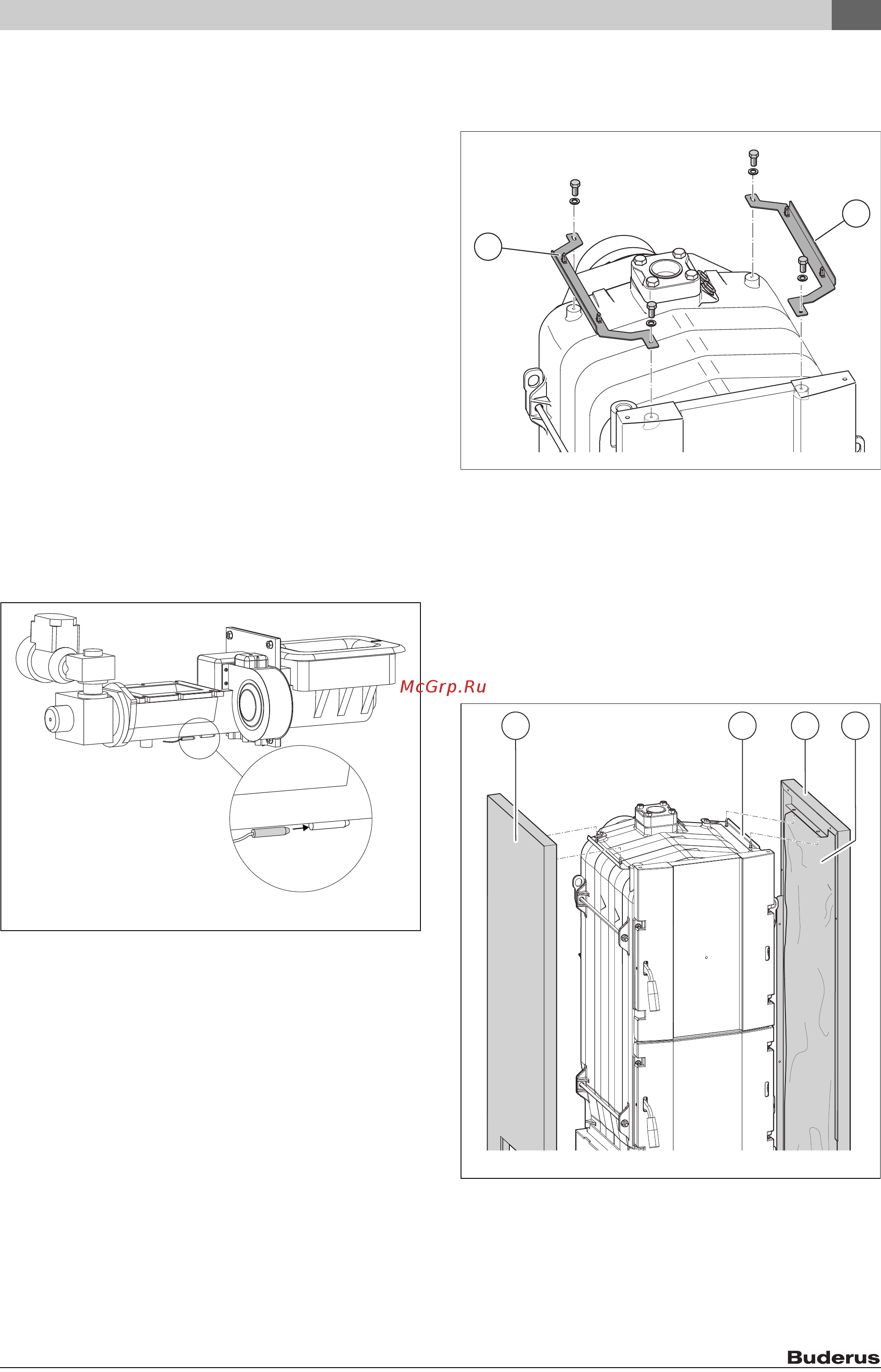

Рис. 12 Установка датчика температуры шнека на корпусе шнека
• Закрепите датчик температуры дымовых газов в дымовой трубе.
• Датчик крышки – закрепите и отрегулируйте так, чтобы чётко
сигнализировалось открытие и закрытие крышки.
▶ Уложите провода в кабельный канал и зафиксируйте от
выпадения. Провода не должны нигде касаться горячих частей
котла.
▶ Установите опциональное дополнительное оборудование для
системы управления.
5.5 Монтаж облицовки
5.5.1 Монтаж кронштейнов
▶ Закрепите кронштейны болтами слева и справа на котле.
Рис. 13 Установка передней траверсы
[1] Левый кронштейн
[2] Правый кронштейн
5.5.2 Монтаж боковых стенок
Порядок монтажа левой и правой стенок одинаковый.
▶ Вставьте левую стенку [1] между котлом и бункером.
▶ Навесьте боковые стенки [1] и [3] с вложенной теплоизоляцией
[4] на штифты кронштейнов [2].
▶ Выровняйте боковые стенки по передней стороне и закрепите
гайками с шайбами на кронштейне.
Рис. 14 Монтаж боковых стенок
[1] Левая боковая стенка
[2] Кронштейн
[3] Правая боковая стенка
[4] Теплоизоляция
6 720 808 462-21.1T
6 720 807 462-23.1T
1
2
6 720 807 462-26.1T
1 3 42
