6 Обслуживание котла
Logano G221A – 6 720 810 993 (2014/04)
23
6.4.1 Стандартная индикация
Во время нормальной работы на дисплее показана стандартная
индикация.
▶ Нажмите на ручку управления, чтобы перейти к первому уровню
меню.
Будут показаны основные меню.
▶ Выберите требуемое меню поворотом ручки управления и
подтвердите нажатием на ручку управления.
Будут показаны выбираемые параметры или другой уровень
меню.
▶ Выберите нужный параметр поворотом ручки управления и
подтвердите нажатием на ручку управления.
▶ Измените значение параметра поворотом ручки управления.
На дисплее появится Подтвердите.
▶ Нажмите на ручку управления, чтобы подтвердить новое
значение параметра.
-или-
▶ Выберите Отмена, если не хотите подтверждать изменение
параметра.
▶ Выберите Выход, чтобы выйти из текущего меню.

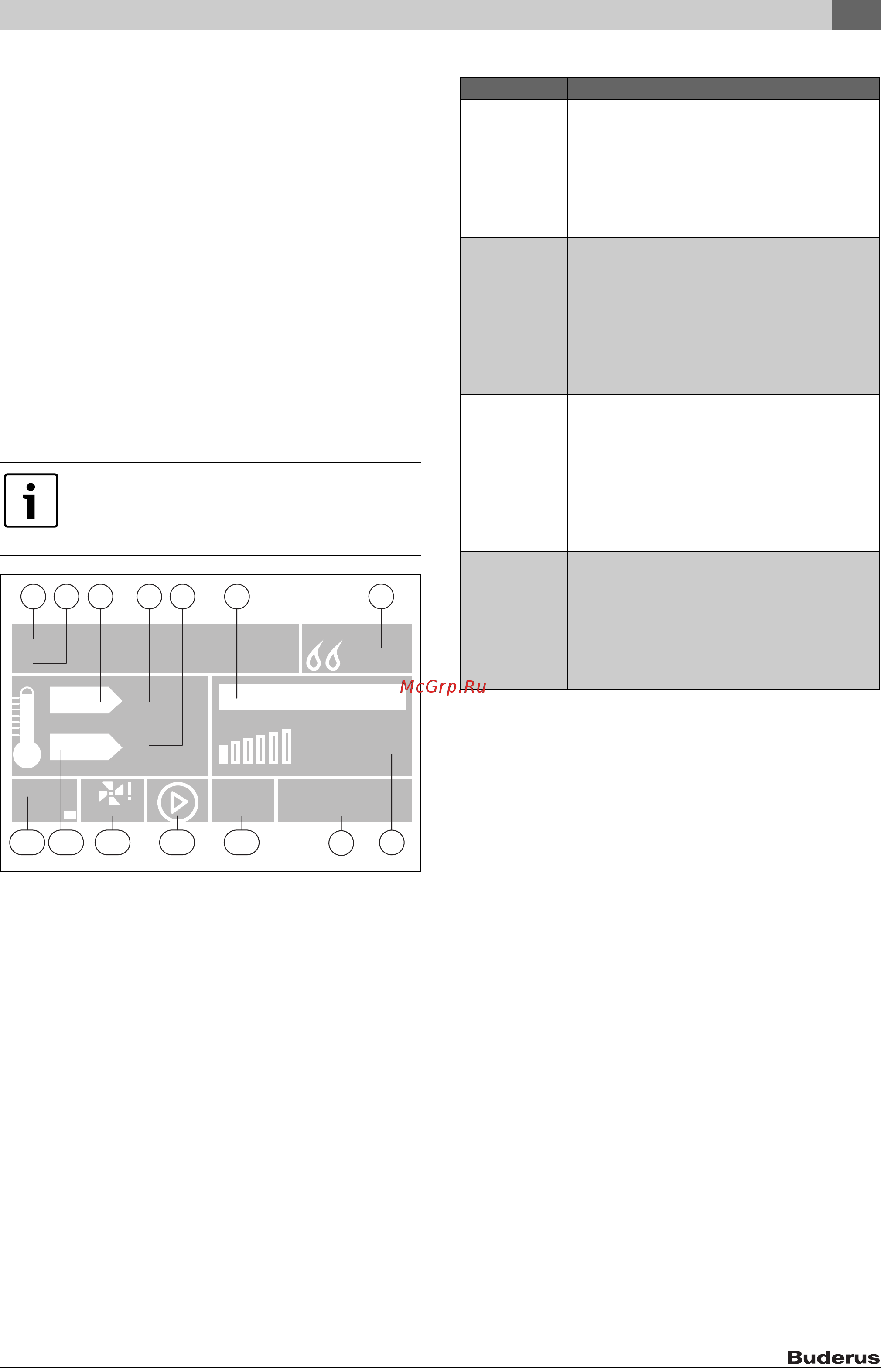

Рис. 24 Настройка отопления: рабочие параметры котла
[1] Режим работы насосов
[2] ПИД: состояние котла
[3] Фактическая температура котла
[4] Температура в °C
[5] Температура в °C
[6] Вентилятор
[7] Время, дата, температура дымовых газов
[8] Мощность вентилятора в %
[9] Выбранное топливо
[10] Состояние загрузочного насоса бака-водонагревателя/
дополнительного насоса
[11] Состояние насоса котлового контура (ОК)
[12] % мощности вентилятора и состояние вентилятора
[13] Заданная температура
[14] Состояние и температура шнека
Это показание может меняться в зависимости от фактического
подключения, конфигурации отопительной системы и выбранных
функций системы управления.
6.4.2 Определения
Показываемые уровни и параметры зависят от
установленных модулей и предварительных
настроек. Параметры, которые не требуются для
выбранной функции, не показываются.
6 720 807 462-06.2T
1
121314
9
2 43 5
7
6
8
11 10
Режим работы Пояснение
Режим
разогрева
Режим разогрева начинается с подтверждения
запроса разогрева на дисплее. На дисплее
показано PID:Зажигание и остаётся минимум до
тех пор, пока температура дымовых газов не
достигнет 55 °C (минимальная температура
дымовых газов) и будет поддерживаться в
течение 30 секунд.
Принцип
действия
После режима разогрева регулятор
переключается на режим отопления. На дисплее
показано PID: Работа.
PID: Работа - это обозначение регулируемого
режима отопления. Происходит автоматическое
управление подачей топлива и вентилятора.
Регулятор поддерживает температуру котла на
уровне заданной температуры.
Комн.
снижение
Если температура котла превышает заданную
температуру на 5 °C, то автоматически
активируется Комн. снижение. В этом случае
снижается температура котла. Отопительная
система переходит из режима PID: Работа в
Комн. снижение (в соответствии с параметрами
меню монтажника).
На дисплее показано PID: Понижение.
Догорание Если температура дымовых газов опускается
ниже 37 °C (граница догорания) и не повышается
в течение следующих 300 секунд (заданная
продолжительность догорания), то отопительная
система переключается в режим догорания.
Вентилятор выключается.
На дисплее показано PID: Догорание.
Таб. 11 Определения режимов работы
