5 Монтаж
Logano G221A – 6 720 810 993 (2014/04)
16

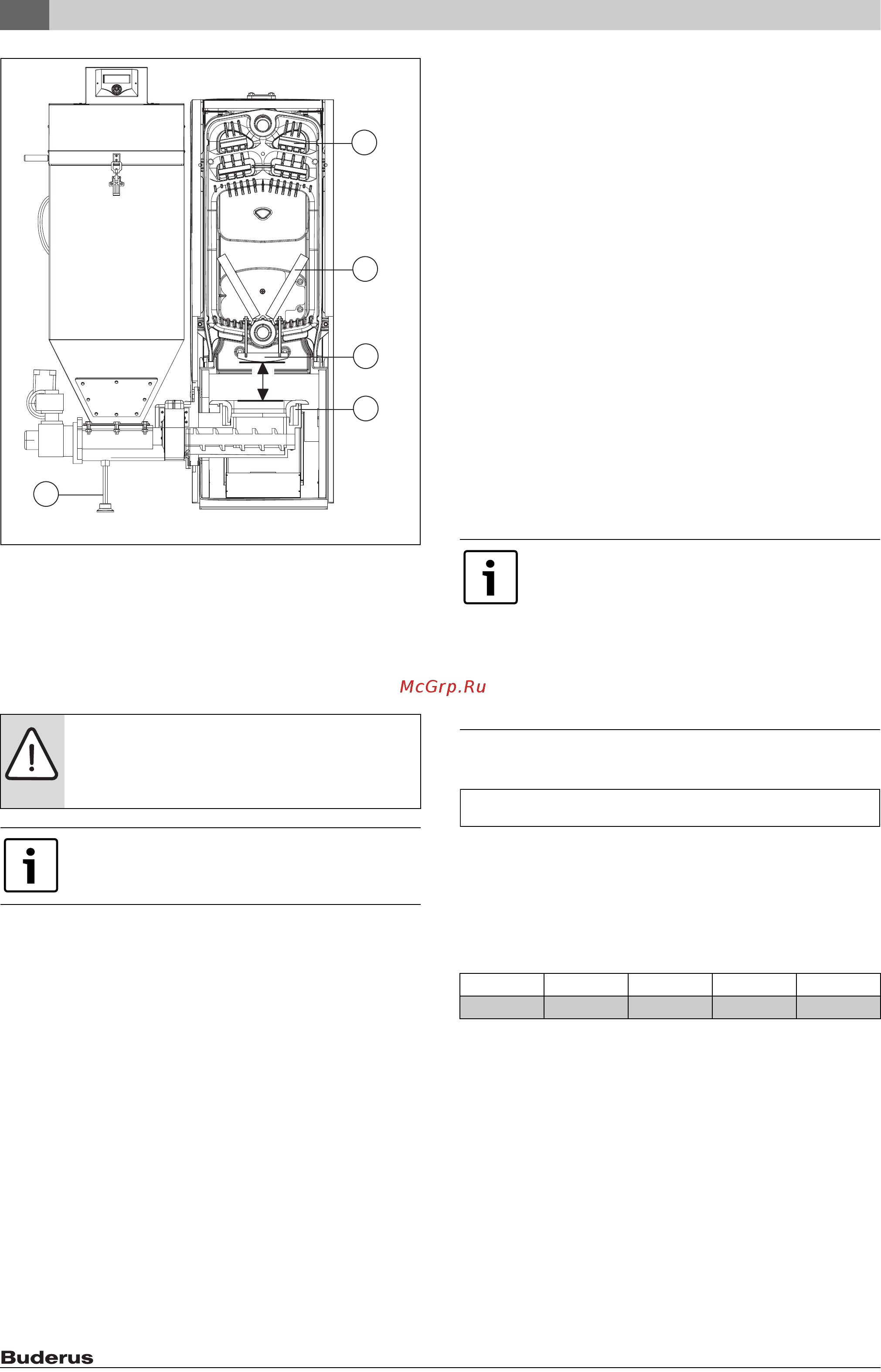

Рис. 11 Котёл в разрезе
[1] Турбуляторы
[2] Керамические камни
[3] Катализатор
[4] Решётка горелки
[5] Опора узла горелки
5.2 Выполнение гидравлических подключений
▶ Перед подключением котла промойте отопительную систему от
шлама и грязи.
▶ Смонтируйте заднюю облицовку котла.
Подключите трубопроводы следующим образом:
▶ Подключите обратную линию к патрубку RK.
▶ Подключите подающую линию к штуцеру VK.
▶ Установите кран для заполнения и слива воды с уплотнением в
резьбовое отверстие EL.
▶ Смонтируйте устройство поддержания минимальной
температуры обратной линии как защиту от
низкотемпературного режима.
▶ Убедитесь, что трубы отопительного контура не передают
нагрузку на детали подключения к котлу.
Мы рекомендуем установить запирающую арматуру перед насосом
и фильтром и за ними. Это облегчит чистку фильтра и замену насоса.
Между котлом и предохранительным клапаном нельзя
устанавливать никакие запирающие устройства.
▶ Установите на подающей линии котла на расстоянии не более
0,5 м предохранительный клапан и манометр. Точное
расположение и типоразмер определяются в соответствии с
местными требованиями (например, CSN 06 0830).
▶ Проверьте настройку максимального рабочего давления.
Монтаж, выполняемый заказчиком
▶ Смонтируйте другие защитные устройства (например,
предохранительный клапан) и дополнительное оборудование
(например, бак-накопитель) в соответствии с местными
нормами и правилами.
5.2.1 Расширительный бак
При установке расширительных баков на котлы мощностью до
50 кВт действуют следующие положения:
▶ Подающая линия к расширительному баку должна быть как
можно короче.
▶ Проложите подающую линию к расширительному баку без
запирающих устройств и с возможностью расширения.
▶ Смонтируйте бак так, чтобы он не мог нагреваться излучаемым
теплом.
▶ Проверьте, соответствует ли давление газа в расширительном
баке расчётным значениям системы.
▶ Установите предварительное давление бака равным
необходимому значению в холодном состоянии.
Расчёт объёма расширительного бака
Объём расширительного бака
B Разница давления для котла со значением 0,5 бар
P1 Гидростатическое давление, абсолютное значение [бар]
V Увеличившийся объём воды во всей системе V = G x v
1, 3 Коэффициент безопасности
G Вес воды в отопительном контуре
v Увеличение относительного объёма воды при определённой
разнице температур [дм³/кг]
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования из-за неплотных подключений!
▶ Прокладывайте все трубы для подключения котла
без напряжений.
Котёл должен эксплуатироваться с минимальной
температурой обратной линии ( глава 5, стр. 10).
6 720 807 462-15.2T
5
1
2
4
3
150 mm
Проверяйте расширительный бак и его
предварительное давление не реже одного раза в
год.
При правильно выбранном расширительном баке и
температуре системы 10...90 °C разница давления в
холодной и тёплой отопительной системе не должна
превышать 0,6 бар.
▶ Проверьте разницу давления при тестировании
отопления.
T K 60 80 90
v дм³/кг 0,0224 0,0355 0,0431
Таб. 9 Увеличение относительного объёма воды
v при
определённой температуре воды в системе отопления
O13VP1B+B=
