5 Монтаж
Logano G221A – 6 720 810 993 (2014/04)
15
Как вариант, котёл можно установить на фундамент. Фундамент
должен также быть ровным и выдерживать вес котла. Фундамент
должен быть больше опорной поверхности котла (спереди минимум
на 200 мм, с других сторон примерно на 50 мм).
5.1.3 Установка и выравнивание котла
▶
Отсоедините транспортировочные ленты от поддона и удалите их.
▶ Поднимите котёл с поддона.
▶ Установите котёл на подготовленный фундамент.
Котёл поставляется в смонтированном состоянии.
Для транспортировки и монтажа котёл можно разобрать.
▶ Демонтируйте бункер.
▶ Демонтируйте шнек.
▶ Монтаж выполняется в обратной поверхности.
Разобранный таким образом котёл можно легко перевезти на место
установки.
▶ Установите котёл.
▶ При необходимости выровняйте котёл клиньями из негорючего
материала и выставьте котёл по уровню вертикально и
горизонтально.
▶ Установите уплотнение между горелкой и топочной камерой.
▶ Установите горелку в топочную камеру.
▶ Смонтируйте облицовку котла ( глава 5.5, стр. 19). Заднюю
часть облицовки смонтируйте до подключения труб.
▶ Загерметизируйте решётку горелки высокотемпературным
герметиком, не забивая отверстия воздуха для горения.
Нанесите герметик по всей длине шва.

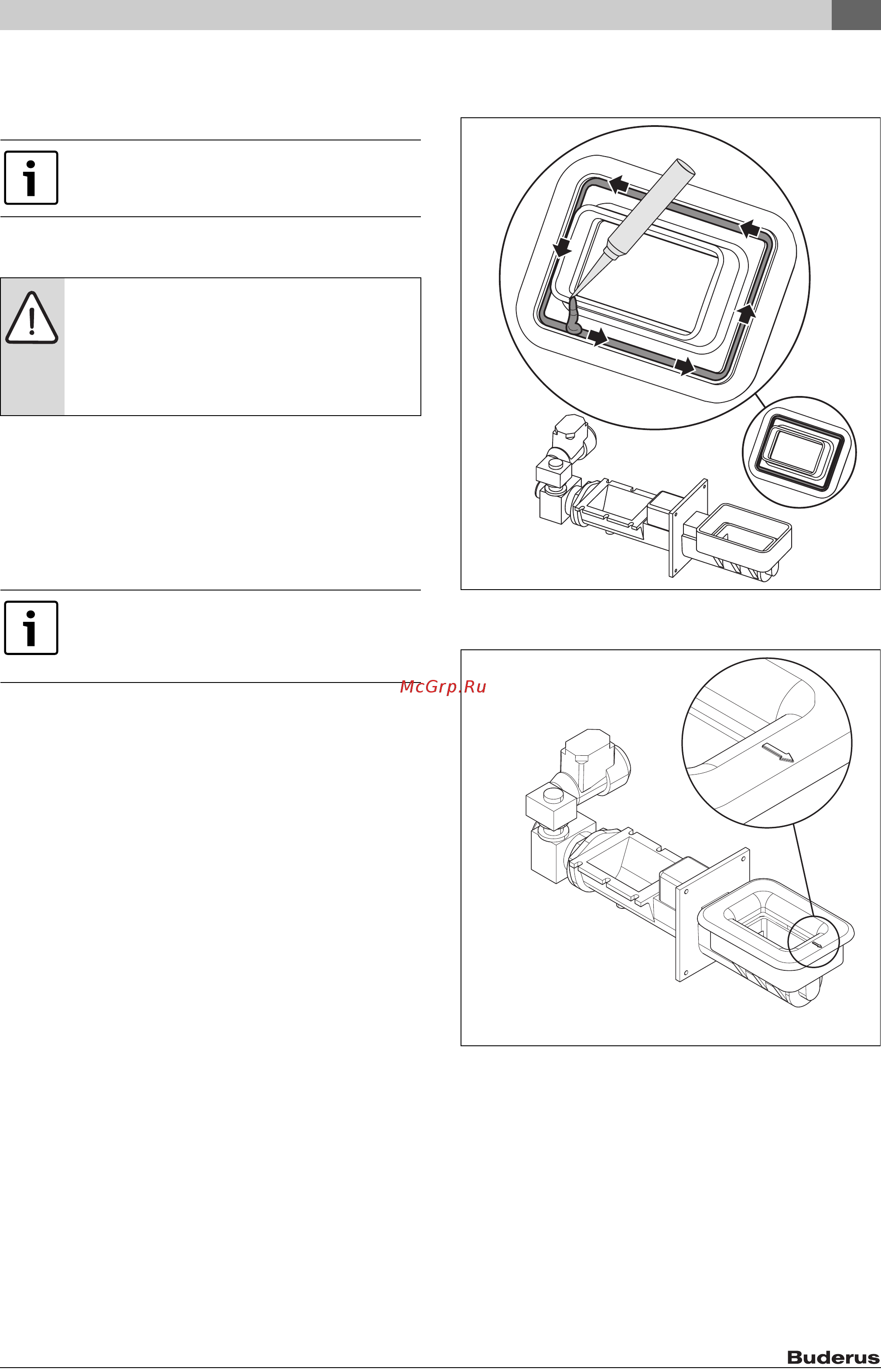

Рис. 9 Нанесите герметик по всей длине шва.
▶ Установите решётку по стрелке.
Рис. 10 Установка решётки
▶ Положите резиновый буфер под опору узла горелки ( рис. 11,
[5]) и отрегулируйте опору.
▶ Смонтируйте бункер с уплотнением на шнеке ( рис. 2, [2],
стр. 7).
▶ Установите катализатор ( рис. 11, [3]) над решёткой горелки
( рис. 11, [4]). Расстояние от уровня горелки до нижнего края
катализатора должно составлять 150 мм.
▶ Проверьте установку турбуляторов ( рис. 11, [1]) и
керамических камней ( рис. 11, [2]) в котле.
Мы рекомендуем сделать прочный фундамент из
бетона высотой 5 ... 10 см.
OCTOPOЖHO: опасность получения травм от
тяжёлых грузов!
Подъём тяжёлого груза вручную может привести к
тяжёлым травмам.
▶ Котёл должны поднимать и переносить
достаточное количество людей.
Топочную камеру ( рис. 1, [2], стр. 6) нельзя
демонтировать с теплообменника. Если топочная
камера всё же демонтируется, то обеспечьте при
монтаже тщательное уплотнение.
6 720 807 462-13.1T
6 720 807 462-12.1T
