2 Информация об изделии
Logano G221A – 6 720 810 993 (2014/04)
7
Теплообменник
Теплообменник котла изготовлен из специального серого чугуна.
Теплообменник с шамотными камнями передаёт тепло воде в
системе отопления.
Корпус теплообменника с керамическими камнями и
направляющими пластинами горячего газа передают тепло воде в
системе отопления.
Двери теплообменника предназначены для его чистки и контроля
горения. Неплотности теплообменника снижают КПД сгорания
топлива.
В нижней части теплообменника закреплён катализатор.
Катализатор повышает температуру горения и снижает вредные
выбросы.
Топочная камера
Топочная камера с зольным ящиком изготовлены из стали.
В топочной камере находятся короб горелки и зольный ящик.
В зольном ящике помещается зола, собирающаяся примерно за
12 часов работы.
Дверь топочной камеры предназначена для удаления золы.
Горелка
Горелка изготовлена из чугуна.

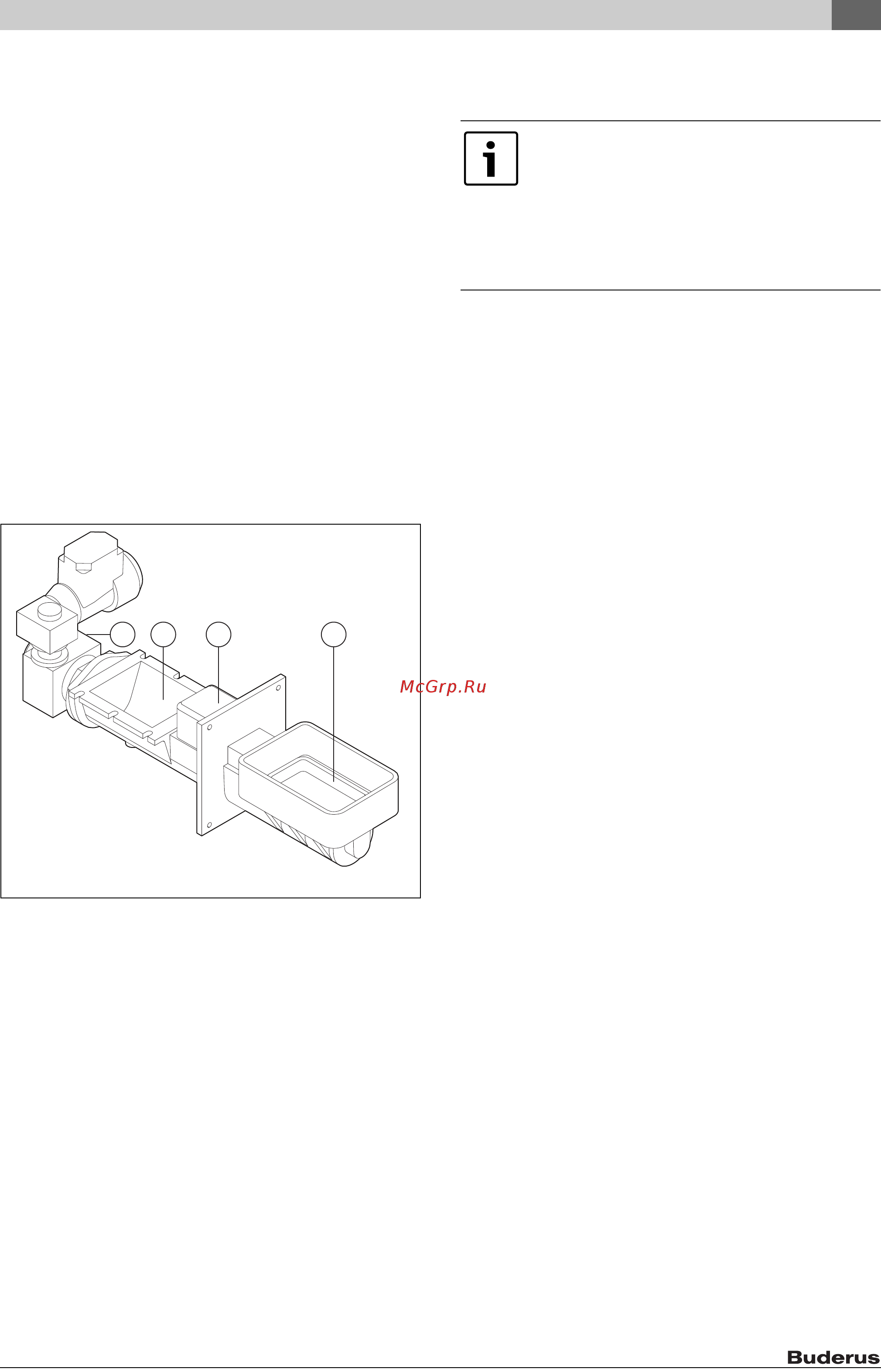

Рис. 2 Отдельные части блока горелки
[1] Привод
[2] Подсоединение бункера
[3] Подсоединение вентилятора
[4] Короб горелки
Шнек изготовлен из чугуна. Шнек имеет опоры на обоих концах. На
наружном конце горелки находится привод с муфтой. Привод
связан со шнеком через предохранительный штифт.
Предохранительный штифт при заклинивании защищает двигатель,
привод и шнек от повреждения. Предохранительный штифт
находится под крышкой.
Рядом с приводом находится фланец для подсоединения бункера.
При креплении бункера на горелке обеспечьте плотное соединение.
За фланцем бункера находится фланец для вентилятора. На нижней
стороне шнека находится датчик температуры для защиты от
прожигания топливом.
Короб вентилятора имеет прямоугольное сечение и отверстия
притока воздуха для горения, которые способствуют повышению
коэффициента полезного действия и снижению выбросов вредных
веществ. Отверстия для притока воздуха должны быть всегда
открытыми.
При каждом демонтаже нужно герметизировать короб горелки
высокотемпературным герметиком (герметиком для уплотнения
печей).
Вентилятор
Вентилятор с регулированием частоты вращения предназначен для
подачи воздуха для горения. Вентилятор прифланцован к горелке и
регулируется системой управления через измерение частоты
вращения вентилятора.
▶ Никогда не изменяйте и не перекрывайте всасывающие
отверстия вентилятора.
▶ Заслонка на выходе вентилятора должна быть заблокирована в
открытом положении. Свободная заслонка может стать
причиной засмоливания котла из-за недостатка воздуха для
горения.
Бункер
Бункер изготовлен из листовой стали и подсоединён к фланцу на
горелке.
Вместимости бункера достаточно примерно на 30 часов работы при
номинальной мощности котла.
Бункер должен быть герметичным. Открывать крышку бункера
разрешается только для его заполнения. Старайтесь заполнять
бункер за как можно более короткое время. На бункере установлен
датчик крышки. Этот датчик контролирует открытие крышки. Когда
крышка бункера открыта, останавливается работа котла,
выключается вентилятор и подача топлива. Держатель датчика
крышки регулируется.
2 3 4
1
6 720 807 462-02.1T
Все соединения с котлом, горелкой и
прифланцованными узлами должны быть плотными.
Любая неплотность оказывает сильное влияние на
качество горения (выбросы вредных веществ) и на
коэффициент полезного действия. Кроме того, это
может привести к выходу дымовых газов в
помещение и повышает опасность возгорания
топлива в бункере.
