6 Обслуживание котла

Logano G221A – 6 720 810 993 (2014/04)

6.4.3 Главное меню

6.4.4 Выбор стандартной индикации

В этой опции можно выбрать стандартную индикацию, которая будет

показана на дисплее. Соответственно дополнительным модулям

можно выбрать, какие будут показаны параметры котла или

смесительных клапанов 1 и 2.

Для выбора варианта индикации нажмите кнопку EXIT в рабочих

настройках.

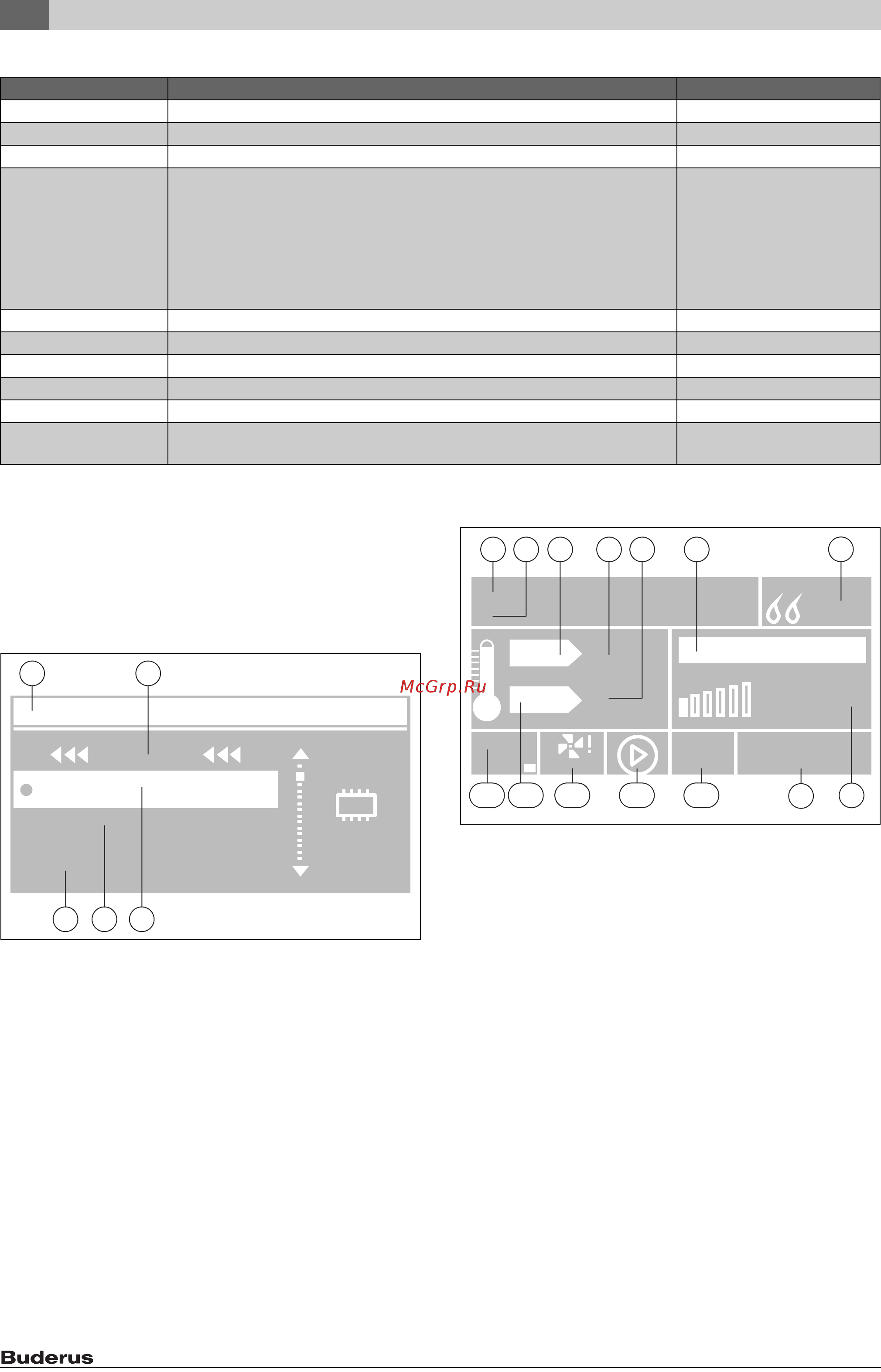

Рис. 25 Выбор стандартной индикации

[1] Индикация

[2] Выход

[3] Индикация отопительного контура

[4] Клапан 1 (если подключается модуль смесителя)

[5] Клапан 2 (если подключается модуль смесителя)

Рис. 26 Стандартная индикация параметров котла

[1] Режим работы насосов

[2] ПИД: состояние котла

[3] Фактическая температура котла

[4] Температура в °C

[5] Температура в °C

[6] Вентилятор

[7] Время, дата, температура дымовых газов

[8] Мощность вентилятора в %

[9] Выбранное топливо

[10] Состояние загрузочного насоса бака-водонагревателя/

дополнительного насоса

[11] Состояние насоса котлового контура (ОК)

[12] % мощности вентилятора и состояние вентилятора

[13] Заданная температура

[14] Состояние и температура шнека

функция Пояснение Дальнейшая информация

Выход Возврат к предыдущему меню или к предыдущей индикации –

Зажигание Режим разогрева котла –

Ручной режим Ручной режим шнека, вентилятора, насосов и клапанов. Глава 6.4.7, стр. 25

Выбор топлива Выбор используемого топлива:

• Бурый уголь

• Каменный уголь

• Пеллеты

• Коэффициент вентилятора

• Коэффициент шнека

Регулятор имеет для

выбранного топлива

предустановленные значения.

Настройки можно изменять в

следующих пределах:

• Вентилятор: –25 % ... +16 %

• Шнек: –30 % ... +30 %

Темп. подающей линии Регулировка температуры котла в допустимой области 45 °C ... 80 °C –

Темп. ГВС Регулировка температуры горячей воды в допустимой области 40 °C ...75 °C Глава 6.4.6, стр. 25

Недельная программа Выбор и настройка программы управления котлом Глава 6.4.8, стр. 25

Меню монтажника Настройки отдельных параметров для специалистов Глава 6.4.9, стр. 26

Сервисное меню Другие уровни настройки параметров для специалистов Глава 6.4.9, стр. 26

Информация о

программе

Сведения о типе регулятора и версии программы Глава 6.4.11, стр. 27

Таб. 12 Главное меню

6 720 807 462-22.1T

5 4 3

6 720 807 462-06.2T

121314

2 43 5

11 10
