5 Монтаж

Logano G221A – 6 720 810 993 (2014/04)

5.5.3 Установка верхней крышки котла

▶ Вставьте датчик температуры системы управления в погружную

гильзу.

▶ Положите крышку котла между боковыми стенками и

"защёлкните" на фиксирующих штифтах.

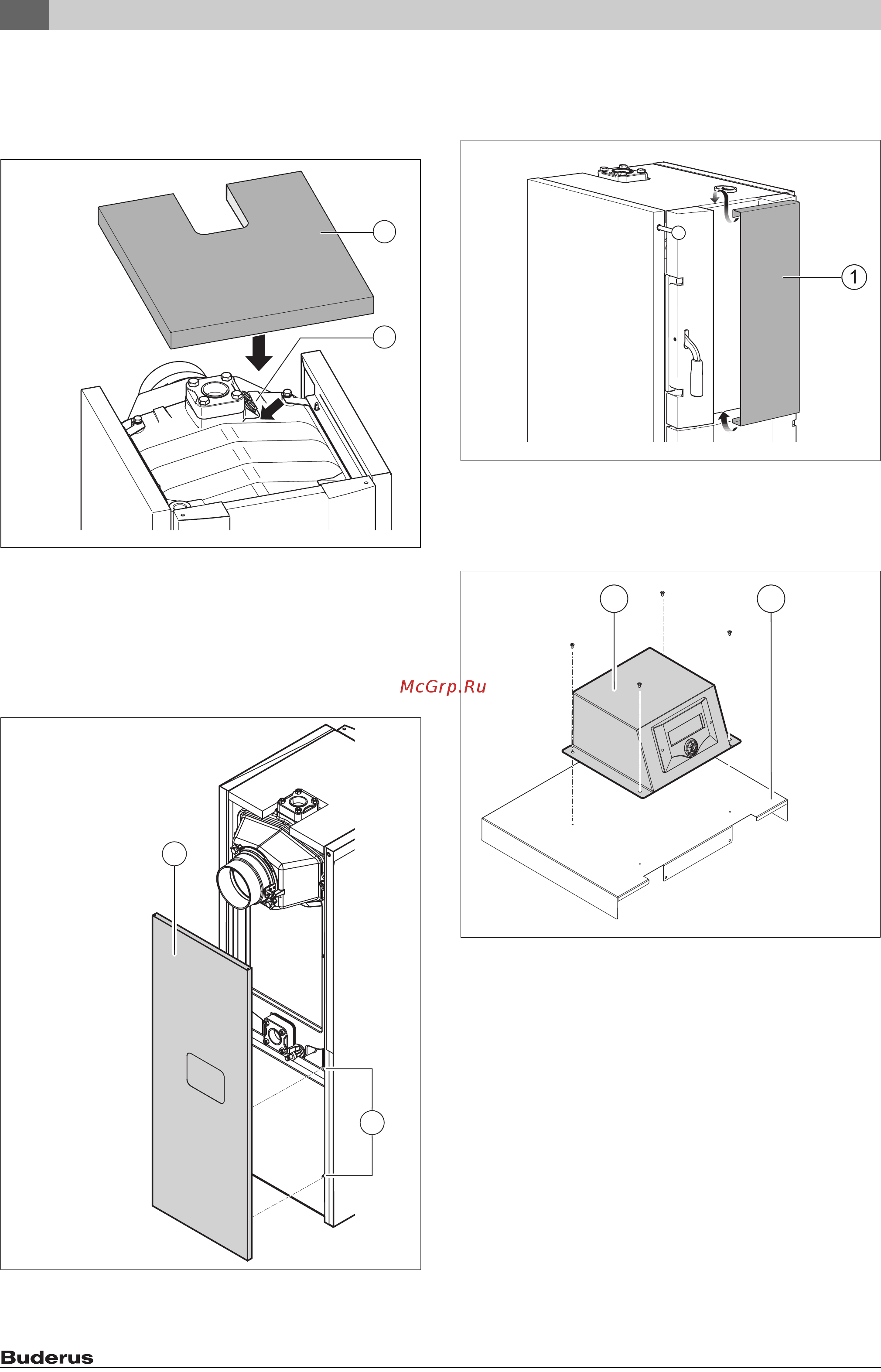

Рис. 15 Монтаж крышки котла и датчика температуры

[1] Крышка котла

[2] Место установки датчика температуры

5.5.4 Установка задней стенки

▶ Разместите заднюю стенку с вложенной теплоизоляцией на

штифтах между двумя боковыми стенками.

▶ "Защёлкните" заднюю стенку [1] на штифтах [2].

Рис. 16 Установка задней стенки

[1] Задняя стенка

[2] Штифты

5.5.5 Установка передней панели

▶ Вставьте панель [1] сверху и снизу на дверь котла.

▶ Прикрепите панель вверху винтом к внутренней стороне двери

котла.

Рис. 17 Установка передней панели

[1] Передняя панель

5.5.6 Установка системы управления

▶ Закрепите систему управления винтами на укрытии бункера.

Рис. 18 Монтаж системы управления

[1] Система управления

[2] Укрытие бункера

6 720 807 462-25.1T

6 720 807 462-27.1T

6 720 807 462-24.1T

6 720 807 462-28.1T

1 2
