Buderus Logalux SF 300/3 [10/20] Монтаж трубопроводов питьевой воды
![Buderus Logalux SF 300/3 [10/20] Монтаж трубопроводов питьевой воды](/views2/1422925/page10/bga.png)
Монтаж бака-водонагревателя
6
Бак-накопитель Logalux SF300/3 - Оставляем за собой право на изменения!
10
6.2 Монтаж трубопроводов питьевой воды
Соблюдайте следующие указания при подключении
бака-водонагревателя к трубопроводной сети. Это
имеет большое значение для безаварийной работы.

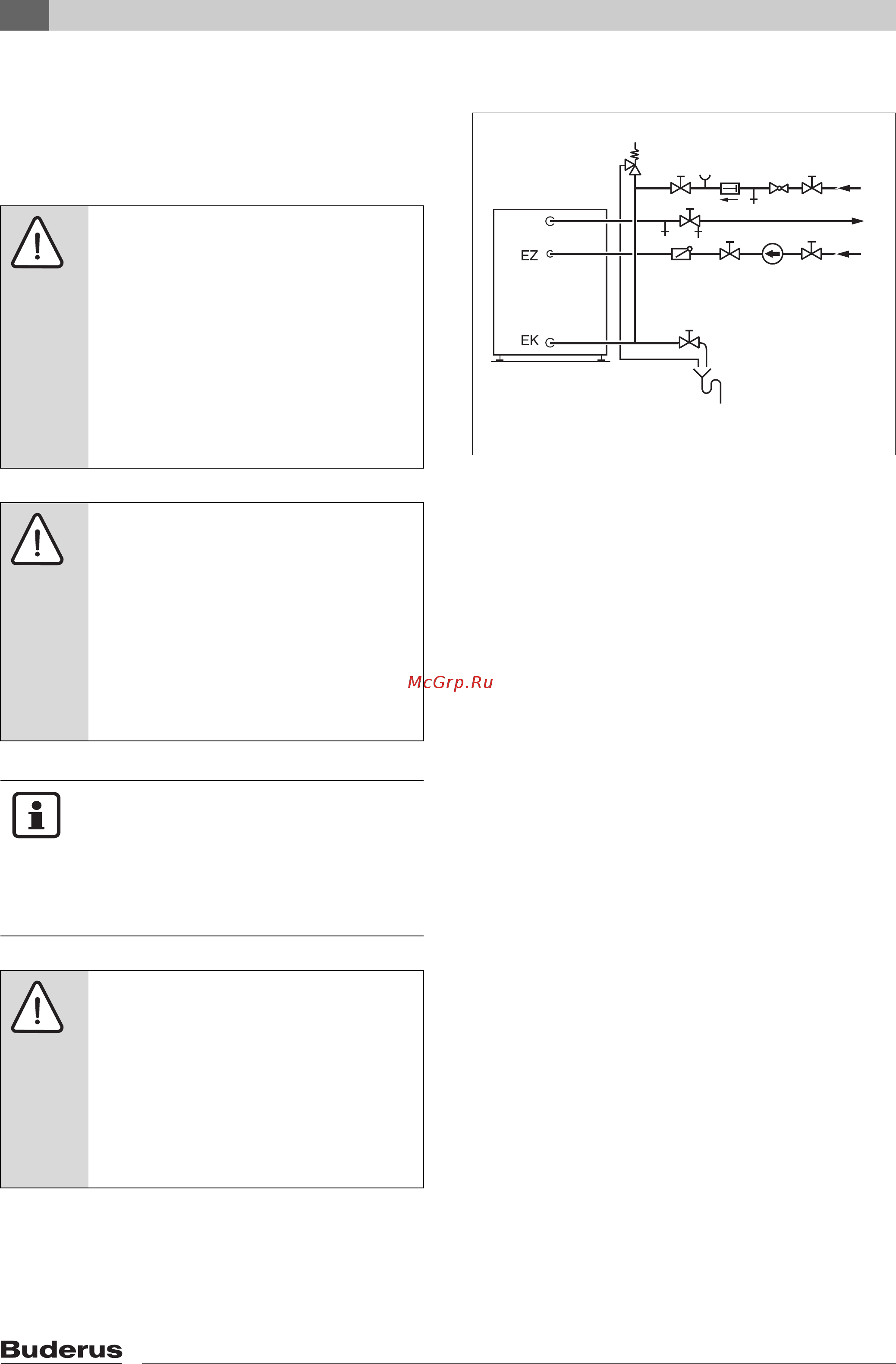

Рис. 6 Монтаж по DIN 1988 (принципиальная схема)
1 резервуар бака
2 вентиль продувки и выпуска воздуха
3 запорный вентиль со сливом
4 предохранительный клапан
5 обратный клапан
6 запорный вентиль
7 циркуляционный насос
8 редукционный клапан (при необходимости)
9 контрольный вентиль
10 обратный клапан
11 патрубок для манометра
(с объема 1000 л - обязательно)
12 кран для слива
AW: выход горячей воды
EK: вход холодной воды
EZ: вход циркуляции
AW
4
6
2
5
6
7
6
12
10
11
9
8
6
1
3
ОСТОРОЖНО!
ПОВРЕЖДЕНИЕ БАКА
в результате возможной коррозии
в
местах подключений бака-
водонагревателя.
В местах подключений AW, EZ и EK
находятся защитные гильзы. Они
защищают эмалированные
поверхности соединений от коррозии.
z Защитные гильзы должны быть
установлены.
ПРЕДУПРЕЖДЕНИЕ!
ОПАСНОСТЬ ДЛЯ ЗДОРОВЬЯ
Из-за неаккуратно проведённых
монтажных работ возможно
загрязнение питьевой воды.
z Монтаж бака-водонагревателя
проводите с соблюдением
гигиенических норм и правил.
z Тщательно промойте бак и трубы
водой питьевого качества.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Для подключения трубопроводов
греющего контура и контура ГВС
имеются специальные комплекты
соединения котла с баком, которые
существенно облегчают монтаж.
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за неплотных соединений.
z Монтируйте соединительные
трубопроводы без напряжения.
z Следите за тем, чтобы гибкие
шланги не были переломлены или
скручены.
