6.4 Монтаж датчика температуры горячей воды

Установите на баке-водонагревателе датчик для

измерения и контроля температуры горячей воды,

входящий в комплект подсоединения бака

(дополнительное оборудование). Для этого

предусмотрена гильза M (

рис. 2, стр. 7), при

загрузочной системе дополнительно гильза M

(рис. 2, стр. 7).

Электрическое подключение датчика температуры

горячей воды описано в документации, прилагаемой

к системе управления и отопительному котлу.

z Вставьте комплект датчика (рис. 8, [1] - [4]) до

упора в погружную гильзу (рис. 8, [5]).

При этом пластмассовая спираль (рис. 8, [3]),

прижимающая датчик, автоматически сдвигается

назад.

Компенсационная пружина (рис. 8, [4]) создает

контакт между гильзой и поверхностью датчика, что

обеспечивает надёжную передачу температуры.

z Наденьте сбоку фиксатор (рис. 9, [1]) на гильзу

(рис. 9, [2]).

z Проложите провод датчика к отопительному

котлу и системе управления (Logamatic или

SP30D), при необходимости установите

фиксатор провода. Проводка не должна

соприкасаться с горячими частями котла.

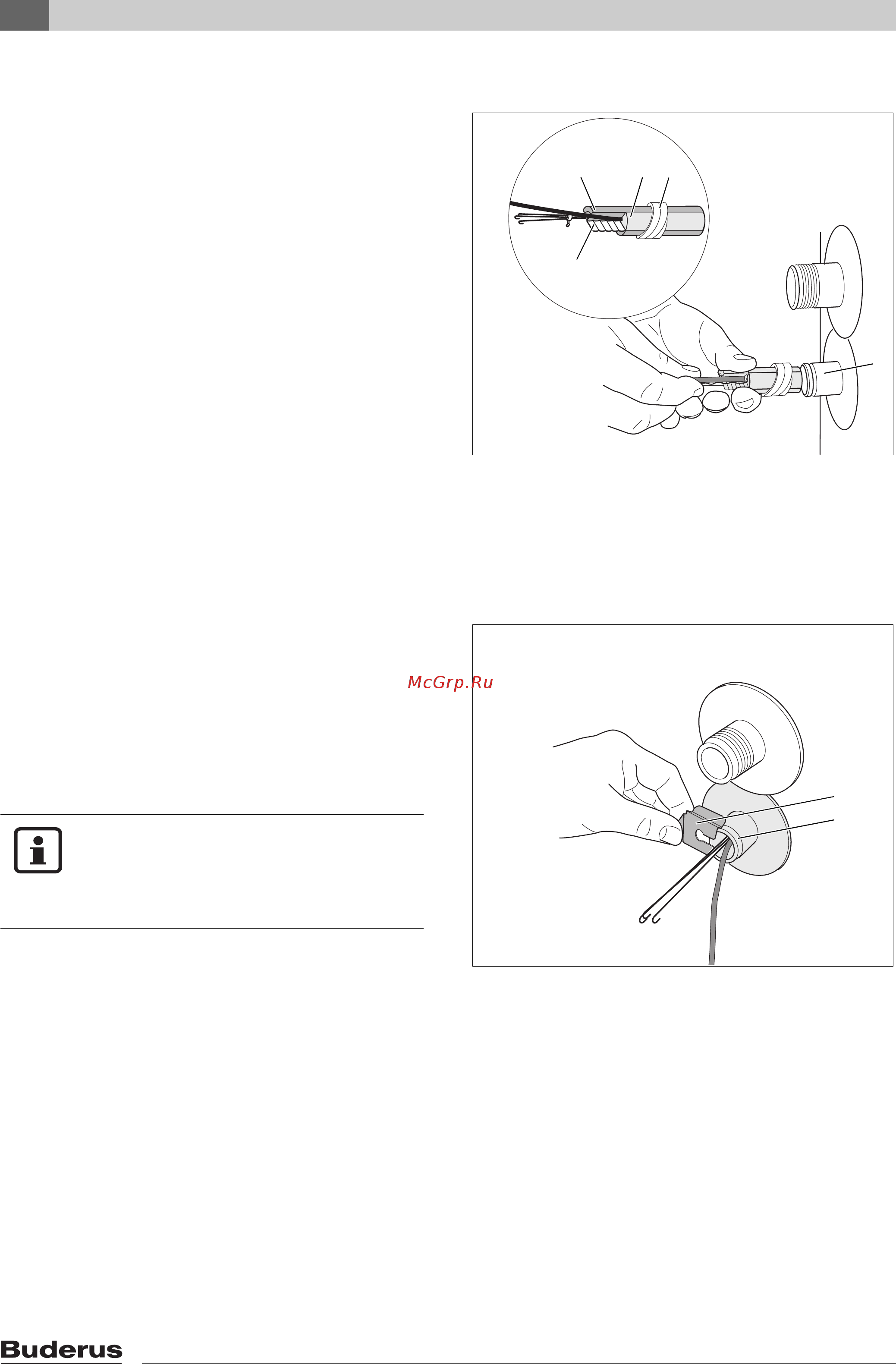

Рис. 8 Монтаж датчика температуры горячей воды

1 сегменты для заполнения гильзы

2 датчик температуры горячей воды (или датчик SP30D)

3 пластмассовая спираль

4 компенсационная пружина

5 погружная гильза

Рис. 9 Установка фиксатора датчика

1 фиксатор датчика

2 погружная гильза

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Электрическое подключение датчика

температуры приведено в прилагаемой

электросхеме.
