Технические характеристики
4
Бак-накопитель Logalux SF300/3 - Оставляем за собой право на изменения!
7
4 Технические характеристики
4.1 Размеры и подключения
Таб. 2 Размеры и подключения
4.2 Границы применения

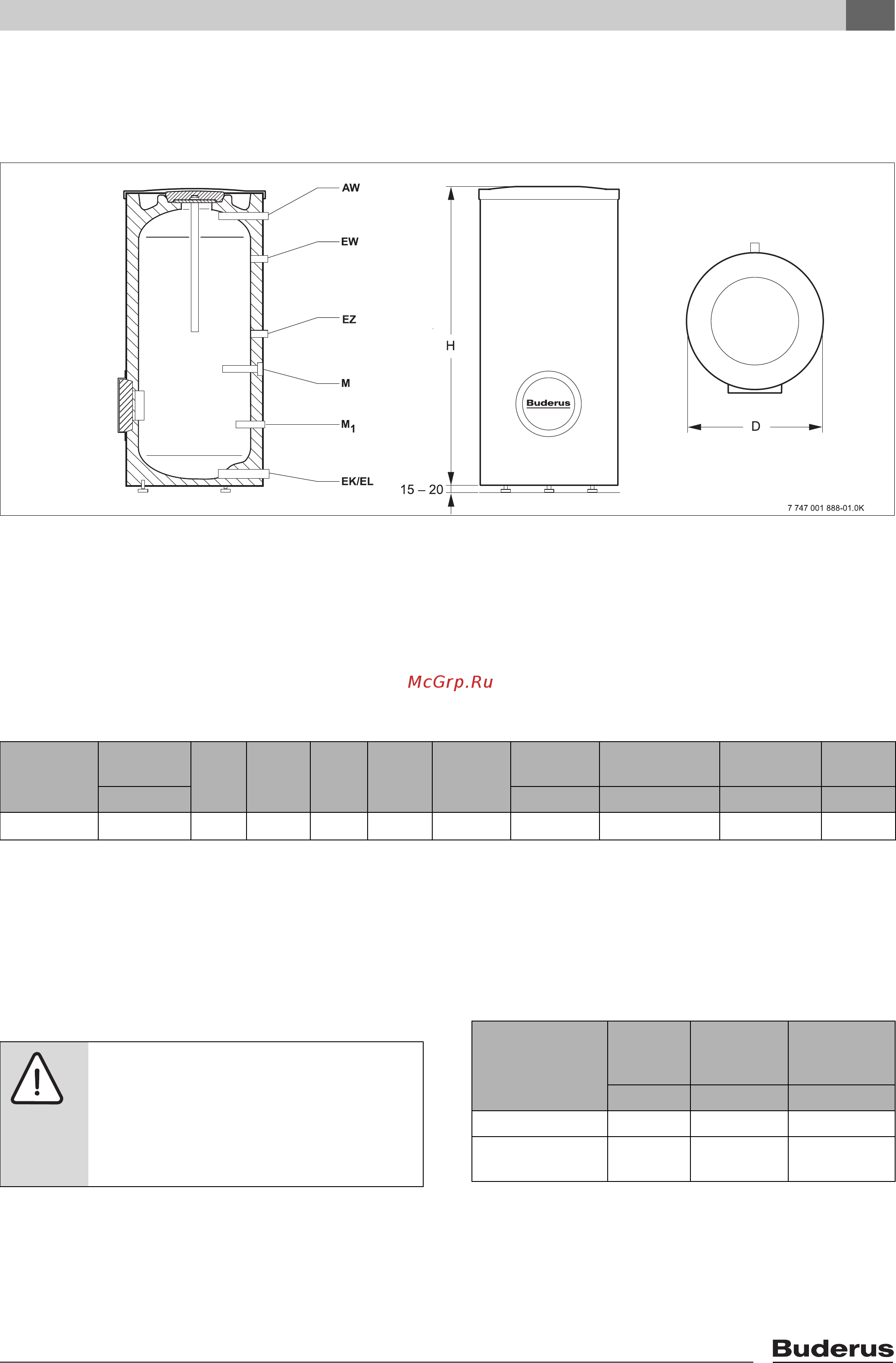

Рис. 2 Размеры и подключения (в мм) – принципиальная схема
AW: выход горячей воды M: вворачиваемая гильза,
внутренний диаметр 11 мм,
ДРТбВЭ горячей воды или датчик включения загрузочной системы
EW: вход горячей воды
EZ: вход циркуляции
EK: вход холодной воды M
1
: приварная гильза,
внутренний диаметр 11 мм,
датчик выключения загрузочной системы (электрический ДРТ)
EL: слив холодной воды ДРТ: датчик регулятора температуры
ДРТбВЭ: датчик регулятора температуры без вспомогательной энергии
Тип Объём
бака
AW EW EZ M EK/EL Высота
H
1
Высота
помещения
2
Диаметр
D
Вес
3
л мм мм мм кг
SF300/3
300 R1 R 1¼
R¾ Rp ¾ R 1¼ 1465 1 845 667 110
1
С с крышкой бака, для опорных болтов нужно добавить 15-20 мм.
2
Минимальная высота помещения установки бака, необходимая для замены магниевого анода.
3
Незаполненный бак с упаковкой.
Допустимые
максимальные
значения
Тем-
пера-
тура
Рабочее
давление
Испы-
тательное
давление
2
°C бар бар
Котловая вода 160 16
1
н.д.
1
Горячее
водоснабжение
95 10 10
Таб. 3 Границы применения бака-водонагревателя
1
В зависимости от подключения к отопительной установке
необходимо установить отдельные устройства
безопасности (предохранительный клапан, мембранный
расширительный бак).
2
Рабочее и испытательное давление - избыточное.
ОСТОРОЖНО!
ПОВРЕЖДЕНИЕ БАКА
из-за превышения граничных значений.
z В целях безопасности соблюдайте
приведенные здесь граничные
значения.
