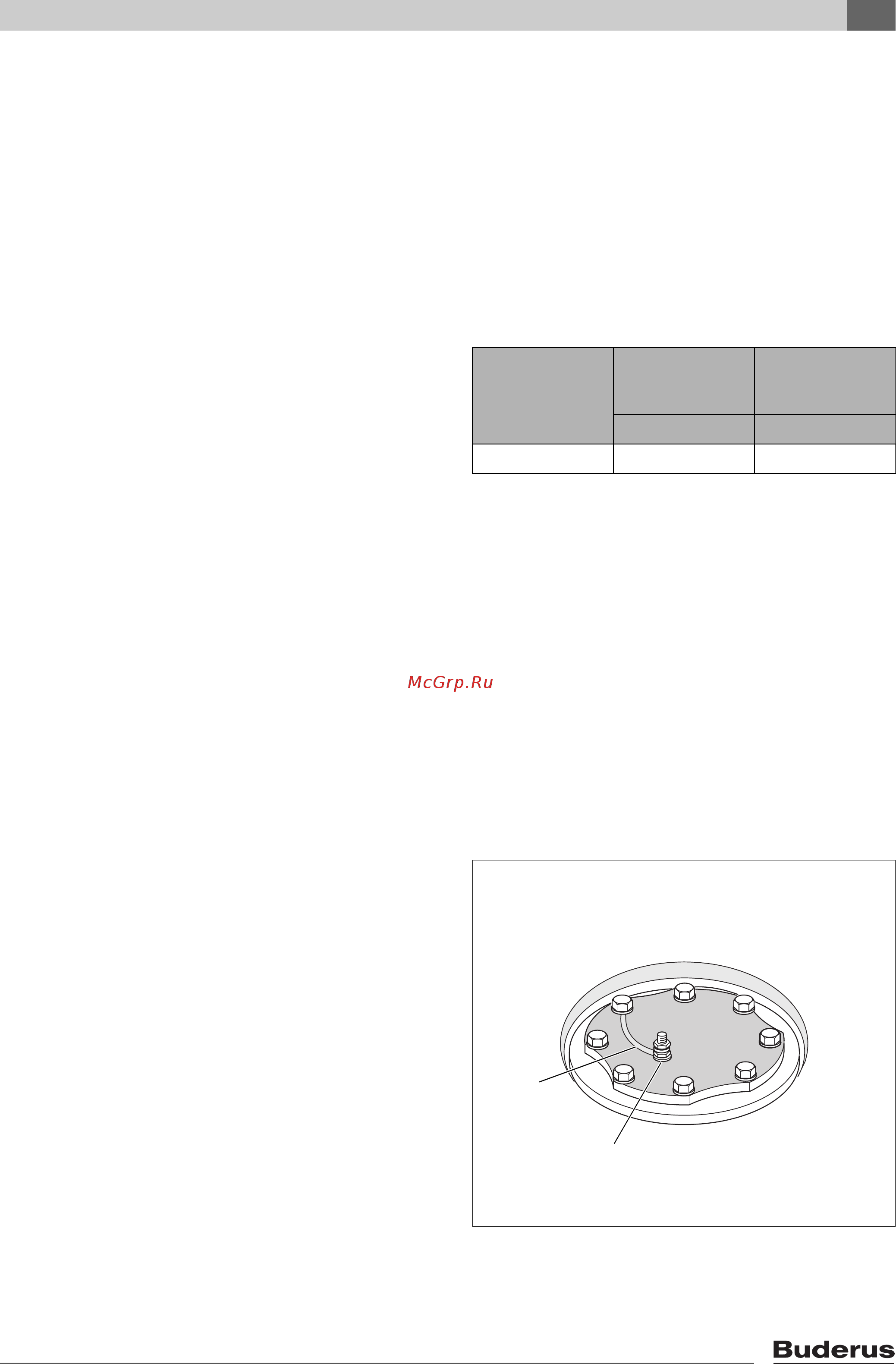

![Buderus Logalux SF 300/3 [11/20] Проверка подключения магниевого анода](/views2/1422925/page11/bgb.png)
Монтаж бака-водонагревателя
6
Бак-накопитель Logalux SF300/3 - Оставляем за собой право на изменения!
11
z Монтаж и оснащение трубопроводов питьевой
воды должен производиться в соответствии
с
нормами и правилами, действующими в той
стране, где эксплуатируется оборудование.
В
Германии водонагреватели должны
монтироваться по DIN 1988 и DIN 4753.
z На сливном трубопроводе не допускается
наличие колен, так как необходимо обеспечить
беспрепятственное удаление шлама.
6.2.1 Предохранительный клапан
(предоставляется заказчиком)
z На предохранительном клапане установите
предупреждающую табличку с надписью:
"Не
перекрывать дренажную линию. Во время
нагрева в целях безопасности может вытекать
вода."
z Сечение дренажного трубопровода следует
рассчитать так, чтобы оно как минимум было
равно выходному сечению предохранительного
клапана
(таб. 4).
z Периодически проверяйте продувкой
работоспособность предохранительного
клапана.
6.2.2 Проверка герметичности
z Проверьте отсутствие протечек во всех
соединениях, люке для чистки и инертном аноде.
z Все трубопроводы и соединения смонтируйте без
напряжения.
6.3 Проверка подключения магниевого анода
z Проверьте, подключен ли провод заземления
(рис. 7, [2]) магниевого анода (рис. 7, [1]).
Присоединител
ьный диаметр,
минимальный
Номинальный
объём водяного
пространства
Максимальная
тепловая
мощность
л кВт
DN 20 200 – 1000 150
Таб. 4 Размеры дренажной линии по DIN 4753
Рис. 7 Подключение магниевого анода
1 магниевый анод
2 провод заземления
1
2
