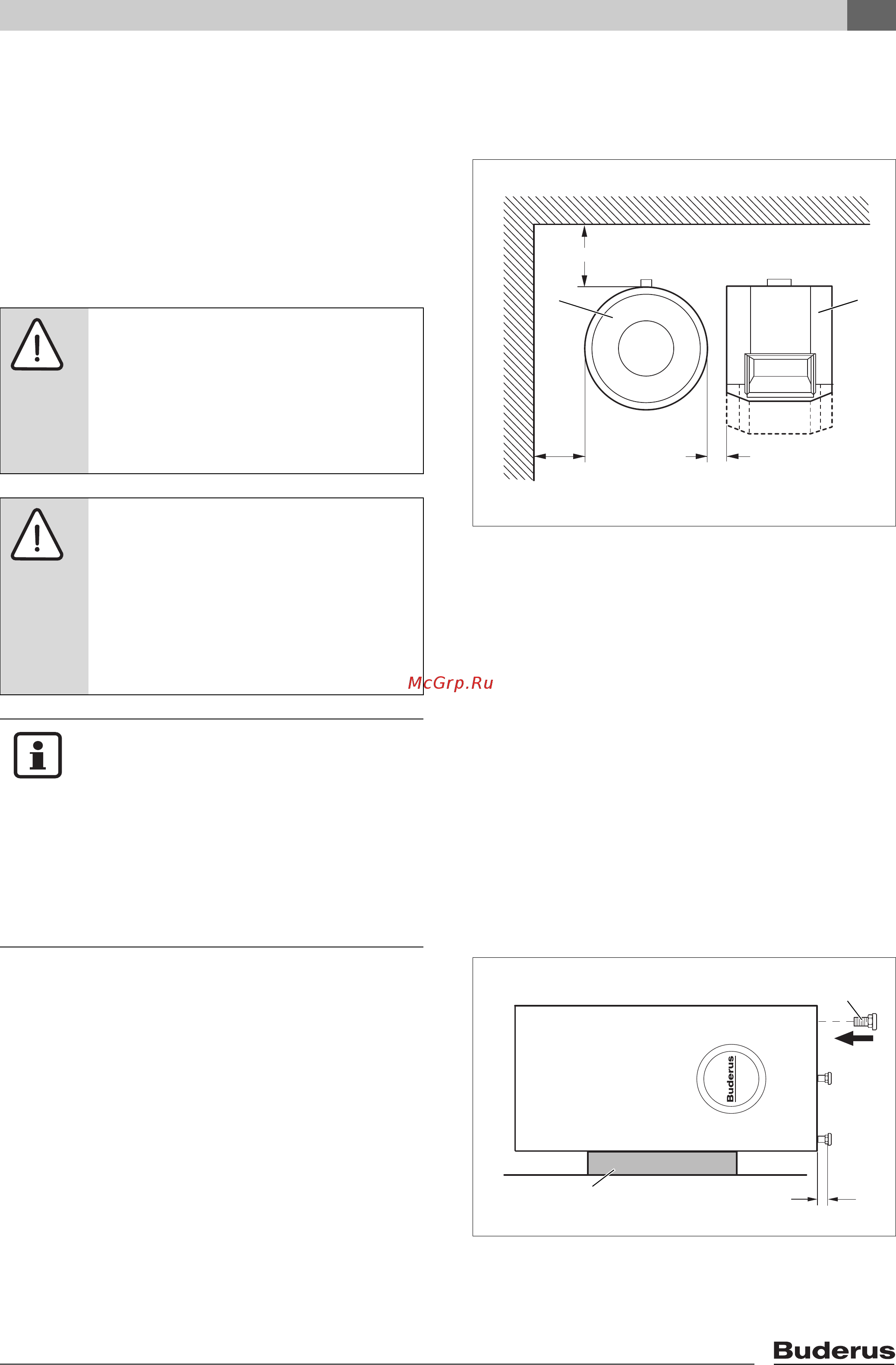

![Buderus Logalux SF 300/3 [9/20] Монтаж бака водонагревателя](/views2/1422925/page9/bg9.png)
Монтаж бака-водонагревателя
6
Бак-накопитель Logalux SF300/3 - Оставляем за собой право на изменения!
9
6 Монтаж бака-водонагревателя
6.1 Установка бака-водонагревателя
Бак-водонагреватель имеет вертикальное
исполнение и может устанавливаться рядом
с
котлом с соблюдением расстояний, указанных на
рис.
4.
Пол должен быть ровным и способным выдержать
нагрузку от оборудования.
Установка опорных болтов
z Снимите с бака верхнюю амортизирующую
крышку и положите её на пол
(рис. 5, [1]).
z Осторожно уложите бак-водонагреватель через
край поддона на амортизирующую крышку.
z Выньте из нижней амортизирующей прокладки
(стиропора) опорные болты M10
х 30 (рис. 5, [2])
и заверните их в днище бака-водонагревателя.
z Установите бак и отрегулируйте его
вертикальное положение опорными болтами.
Рис. 4 Минимальные расстояния для монтажа и
технического обслуживания (размеры в мм)
1 бак-водонагреватель
2 котёл
min. 100
400
500
1 2
ОСТОРОЖНО!
ПОВРЕЖДЕНИЕ БАКА
вследствие замерзания установки.
z Помещение, в котором
устанавливается оборудование,
должно быть сухим и защищенным
от холода.
ОСТОРОЖНО!
ПОВРЕЖДЕНИЕ БАКА
из-за коррозии.
z Баки-водонагреватели можно
применять только в закрытых
системах.
z Не используйте открытые
расширительные баки.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Для замены магниевого анода во время
технического обслуживания требуется
достаточно свободного пространства
над баком-водонагревателем.
z Проверьте, чтобы высота
помещения, в котором установлено
оборудование, была не меньше
указанной в
таб. 2, стр. 7.
Рис. 5 Установка опорных болтов
1 амортизирующая крышка (стиропор)
2 опорные болты
ca. 20
1
2
