Описание оборудования
3
Бак-накопитель Logalux SF300/3 - Оставляем за собой право на изменения!
6
3 Описание оборудования
Баки-накопители SF300/3 полностью собираются на
заводе и поставляются готовыми к
подключению.
Основные части бака-водонагревателя:
– Бак (рис. 1, [5]) с защитой от коррозии
Катодная защита от коррозии состоит из
гигиенической термоглазури Buderus DUOCLEAN
MKT
(рис. 1, [6]) и магниевого анода (рис. 1, [10]).
– Теплоизоляция (рис. 1, [1])
Теплоизоляция из не содержащего вредных
веществ полиуретанового пенопласта нанесена
непосредственно на бак. Два теплоизоляционных
элемента
(рис. 1, [2] и [8]) из пенопласта снижают
теплопотери через люк для чистки и магниевый
анод.
– Вворачиваемая гильза для установки датчика
температуры горячей воды (рис. 1, [11])
Система регулирования температуры
отопительного котла регулирует температуру
горячей воды через температурный датчик (так
называемый датчик бака).
– Приварная гильза (рис. 1, [12])
для датчика выключения загрузочной системы
(электрический ДРТ)
– Люк для чистки (рис. 1, [3])
для проведения техобслуживания и работ по
чистке бака.
– Смотровой люк (рис. 1, [9])
– Верхняя крышка бака (рис. 1, [7])

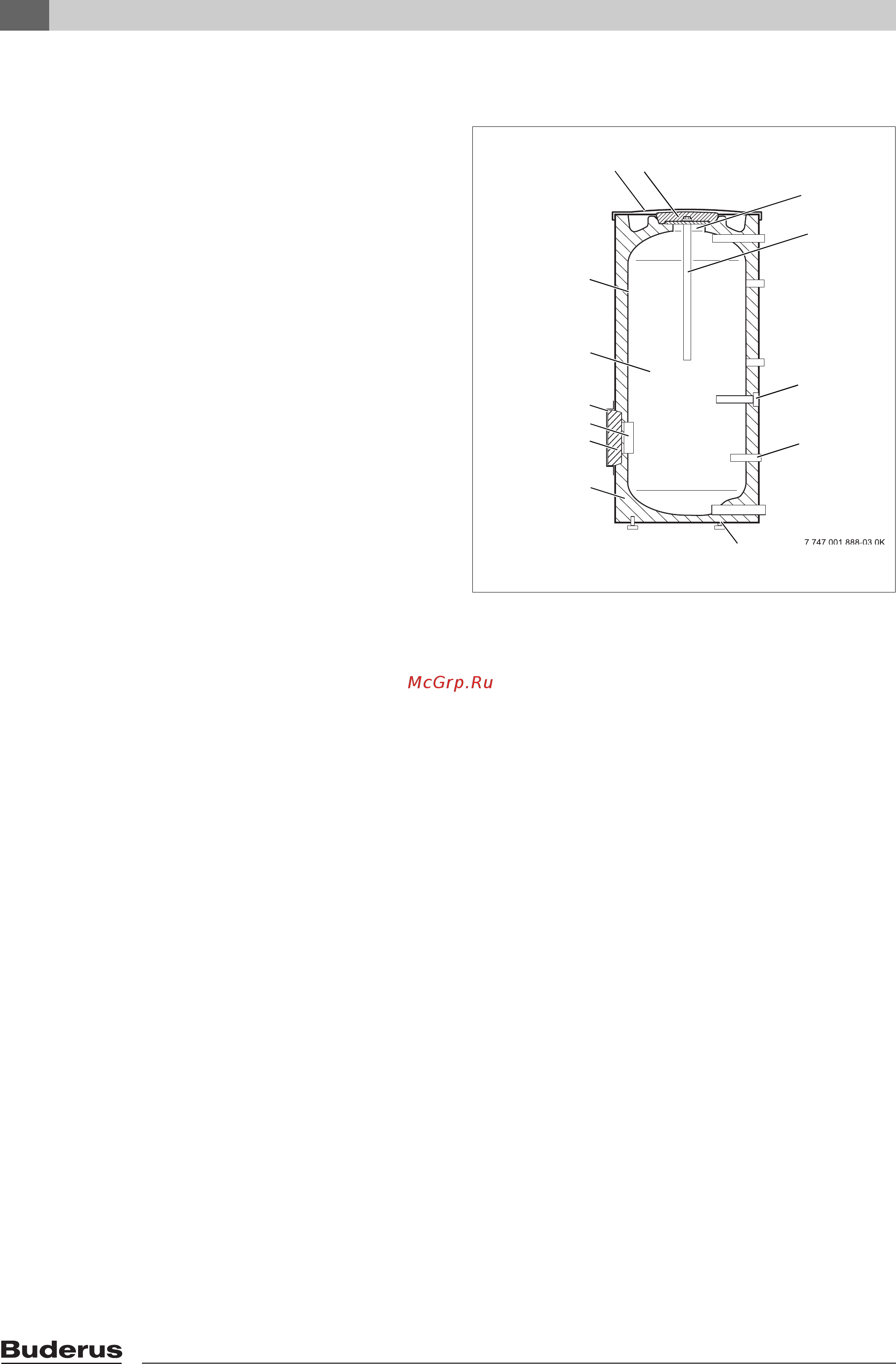

Рис. 1 Бак-водонагреватель
1 теплоизоляция
2 элемент теплоизоляции люка для чистки
3 люк для чистки
4 крышка люка для чистки
5 резервуар бака
6 термоглазурь DUOCLEAN MKT
7 верхняя крышка бака
8 теплоизоляционный элемент магниевого анода
9 смотровой люк
10 магниевый анод
11 вворачиваемая гильза для датчика регулирования
греющего контура
12 приварная гильза для датчика регулирования
греющего контура
13 опорные болты
1
10
2
5
6
3
7
4
11
13
8
9
12
