2
Информация об оборудовании
Инструкция по эксплуатации Loganova EN50 - Оставляем за собой право на изменения!
16
Блок-ТЭС комплектуется насосом отопительного
контура. Этот насос устанавливается на обратной
линии отопительной системы. Как вариант, можно
установить трёхходовой клапан для поддержания
постоянной температуры воды отопительного контура
2.8.9 Катализатор отработанных газов
Регулируемый трёхходовой катализатор
предназначен для снижения содержания вредных
веществ в отработанных газах двигателя до
величины ниже предельно допустимого значения
из инструкции TA-Luft 2002.
2.8.10 Звукоизоляционная кабина
Звукоизоляция предназначена для снижения
уровня шума. Она охватывает всю блок-ТЭС
кроме электрошкафа. Электрошкаф пристроен с
торцевой стороны к блок-ТЭС.
Конструкция
Звукоизоляционная кабина снижает уровень шума
до 65 дБ(A) ± 2 дБ, измеряемом без преград на
расстоянии 1 м от блок-ТЭС. Звукоизоляционная
кабина образует единую конструкцию с рамой
блок-ТЭС. Внешняя облицовка представляет
собой оцинкованные стальные листы толщиной s
≥ 1,5 мм, её видимые части имеют порошковое
покрытие.
Внутри листы обшиты уплотнённой минеральной
ватой и частично чёрной стеклотканью (s ≥ 60),
которые прижаты оцинкованной металлической
сеткой. Все двери и съёмные боковые стенки и
имеют замки.
Уплотнение рамы комбинированным профилем с
металлической самоклеющейся лентой и
приклеенной пористой резиной.
Крепящиеся болтами петли дверей сделаны из
оцинкованной стали St 8.8.
Вентиляция
Охлаждающий воздух затягивается сверху
звукоизоляционных дверей из помещения, в
котором установлено оборудование, и проходит
через двери вниз в звукоизоляционную кабину
блок-ТЭС.
Температурный датчик постоянно измеряет
температуру внутри кабины и регулирует частоту
вращения вытяжного вентилятора.
2.8.11 Электрошкаф
В электрошкафу установлены все приборы
контроля.
В электрошкафу находится система управления
блок-ТЭС, силовая электрика с
предохранителями, силовые реле, разъединители
и синхронизирующие приборы.

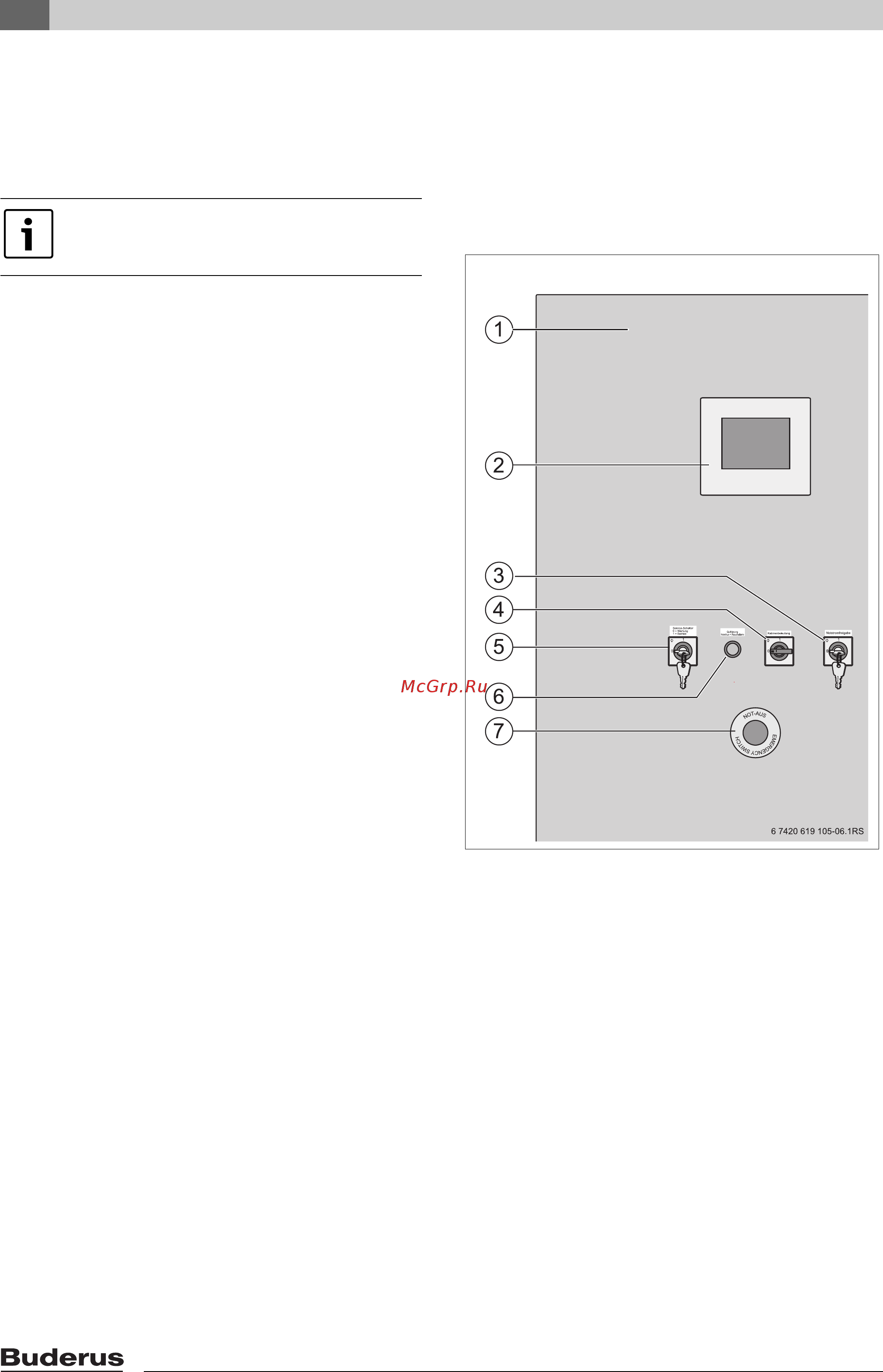

Рис. 4 Часть электрошкафа с элементами
управления
1 Электрошкаф
2 Сенсорный экран
3 Разрешение резервного питания (опция)
4 Освещение кабины
5 Сервисный выключатель
6 Квитирование аварийного выключения и сигнала
тревоги по дыму
7 Кнопка аварийного выключения
Отводите конденсат из отработанных
газов через устройство нейтрализации.
