6
Панель управления
Инструкция по эксплуатации Loganova EN50 - Оставляем за собой право на изменения!
41

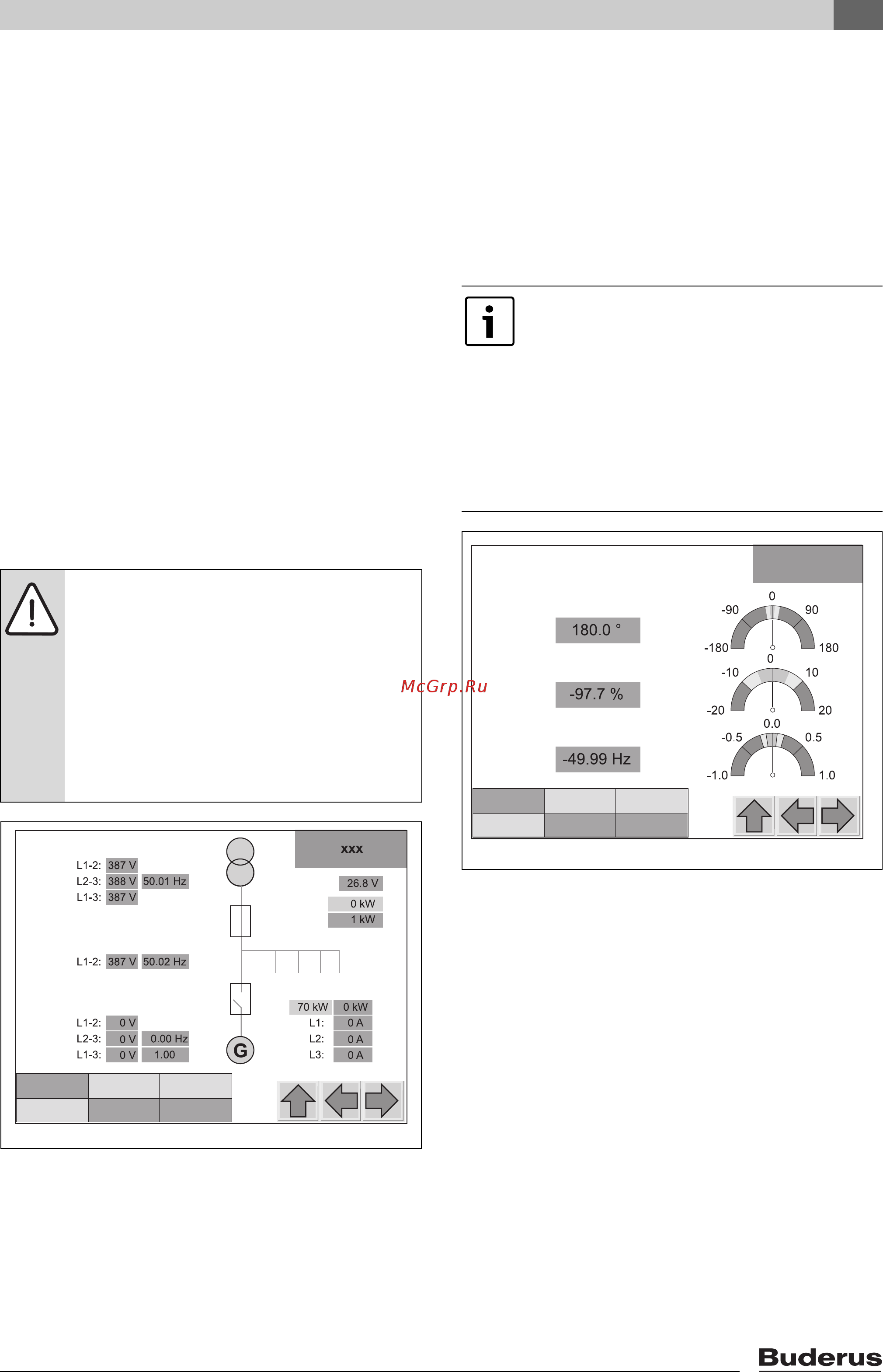

6.6.5 Рабочий экран "Блок-ТЭС сеть"
При нажатии на правую кнопку со стрелкой
происходит переход на рабочий экран "Блок-ТЭС
сеть".
Здесь показано состояние силового реле
генератора "GLS". У блок-ТЭС с опцией "Режим
резервного питания" также показано силовое реле
сети "NLS".
Другие показания на экране "Блок-ТЭС сеть":
• заданная мощность генератора
• фактическая мощность генератора
• сетевые напряжения
• токи
• частота
• управляющее напряжение
(под индикацией состояния)
Если блок-ТЭС создана для работы в режиме
резервного питания, то будут показаны
напряжение и частота шины резервного питания и
силовое реле сети.
Рис. 26 Рабочий экран Блок-ТЭС сеть с
резервным питанием (силовое реле
генератора разомкнуто)
6.6.6 Рабочий экран "Синхронизация GLS"
При нажатии на правую кнопку со стрелкой
происходит переход на рабочий экран
"Синхронизация GLS".
Здесь показаны разность напряжений и частот, а
также угол сдвига фаз сети и генератора.
Слева на экране показаны значения в цифровой
форме, справа в виде синхроскопа.
Рис. 27 Рабочий экран "Синхронизация GLS"
УВЕДОМЛЕНИЕ: возможно
повреждение оборудования в режиме
резервного питания!
B Разомкните силовое реле сети.
B Заблокируйте силовое реле сети от
включения вручную во время работы
в режиме резервного
питания.Только после этого
включается силовое реле
генератора.
6 720 647 266-08.1T
L
Сборная шина:
Сеть:
Генератор:
Шина авар. питания
Упр. напряжение:
Получ. сеть
Генератор:
NLS
GLS
Ручной
Старт
Сеть вкл.
Сеть выкл.
Стоп
Авто
Когда силовое реле генератора
получает команду включения, то
начинается согласование частоты,
положения фаз и напряжения между
сетью и генератором.
Только после того как все эти
параметры синхронизированы, силовое
реле генератора включается в сеть.
Затем мощность блок-ТЭС повышается
до заданного значения.
6 720 647 266-09.1T
L
Угол сдвига фаз:
Разность напряжений:
Разность частоты:
Готов к
старту
GLS синхронизация:
Ручной
Старт
Сеть вкл.
Сеть выкл.
Стоп
Авто
