6
Панель управления
Инструкция по эксплуатации Loganova EN50 - Оставляем за собой право на изменения!
43
Если введённое значение выходит за пределы
максимальной или минимальной границы, то оно не
будет подтверждено при нажатии кнопки ОК . При
этом сообщение об ошибке не появляется.
Нажатием кнопки ESC можно закрыть шаблон
ввода без изменения заданного значения.
6.7.1 Экран настройки "Регулирование
мощности"
При нажатии поля "Настройки" на дисплее
появляется первый экран настроек
"Регулирование мощности".
Кнопки с горизонтальными стрелками внизу
справа предназначены для перехода на другие
экраны настройки.
Кнопка с вертикальной стрелкой предназначена
для перехода в главное меню.
Кнопки со стрелками имеют во всех подменю
одинаковые функции, и их действие дальше
объясняться не будет.

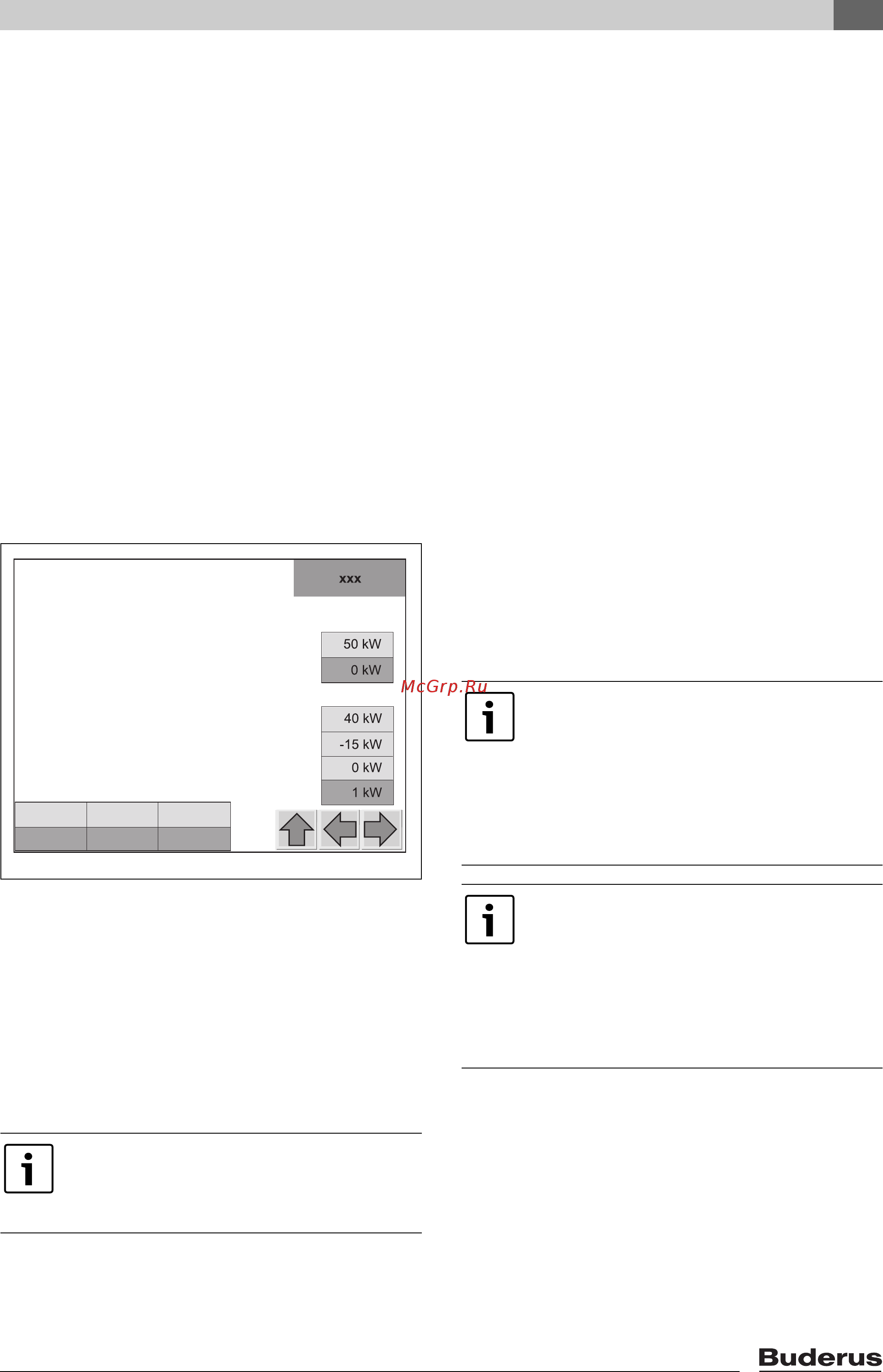

Рис. 30 Экран настройки "Регулирование
мощности"
На этом экране можно задать максимальную
электрическую мощность блок-ТЭС.
Введённое значение будет заданной мощностью
для ручного режима.
В автоматическом режиме это значение
ограничивает мощность блок-ТЭС.
Регулирование получения электроэнергии сетью:
В автоматическом режиме блок-ТЭС работает так,
что получение электроэнергии сетью
соответствует заданным параметрам. На блок-
ТЭС подаётся команда старта, когда потребление
электроэнергии в сети превысит значение,
заданное как "точка старта". Если потребление
электроэнергии в сети опускается ниже значения,
заданного как точка остановки, то блок-ТЭС
выключается.
Положительные значения показывают
потребление электроэнергии в сети,
отрицательные – возврат в сеть.
В автоматическом режиме блок-ТЭС работает так,
что получение электроэнергии сетью
соответствует заданным параметрам.
Минимальная точка старта: заданная точка
остановки + минимальная мощность + 10 кВт
Максимальная точка старта: 9999 кВт
Минимальная точка остановки: - 9999 кВт
Максимальная точка остановки: заданная точка
старта - минимальная мощность - 10 кВт
Минимальное получение электроэнергии сетью:
заданная точка остановки + 10 кВт
Максимальное получение электроэнергии сетью:
заданная точка остановки - 10 кВт
Величина "минимальной мощности" (основа для
расчёта предельных значений) равна 50 %
максимальной мощности блок-ТЭС.
У блок-ТЭС с регулированием
получения электроэнергии сетью
(опционально) на этом экране задаются
параметры такого регулирования.
6 720 647 266-12.1T
L
Регулирование мощности:
Макс. мощность - заданное значение в ручном режиме,
а также ограничение мощности в автом. режиме
Ввод максимальной мощности
Индикация фактической мощности
Регул. получ. электроэн. сетью (+ : получение / - : возврат)
Ввод получ. электроэн. сетью точка старт блок-ТЭС
Ввод получ. электроэн. сетью точка стоп блок-ТЭС
Ввод заданного получения электроэн. сетью
Индикация фактической мощности сети
Ручной
Старт
Сеть вкл.
Сеть выкл.
Стоп
Авто
Если разность между точкой старта и
заданной величиной получения
электроэнергии сетью меньше 50 %
максимальной мощности блок-ТЭС, то
заданная величина получения
электроэнергии сетью не будет
достигнута. У блок-ТЭС мощностью 50
кВт разность составляет 25 кВТ.
Изменение параметров регулирования
получения электроэнергии сетью
может привести к цикличному
включению-выключению блок-ТЭС.
Регулировку могут производить только
специалисты или специально
обученные лица, точно знающие
местные условия эксплуатации.
