2
Информация об оборудовании
Инструкция по эксплуатации Loganova EN50 - Оставляем за собой право на изменения!
17

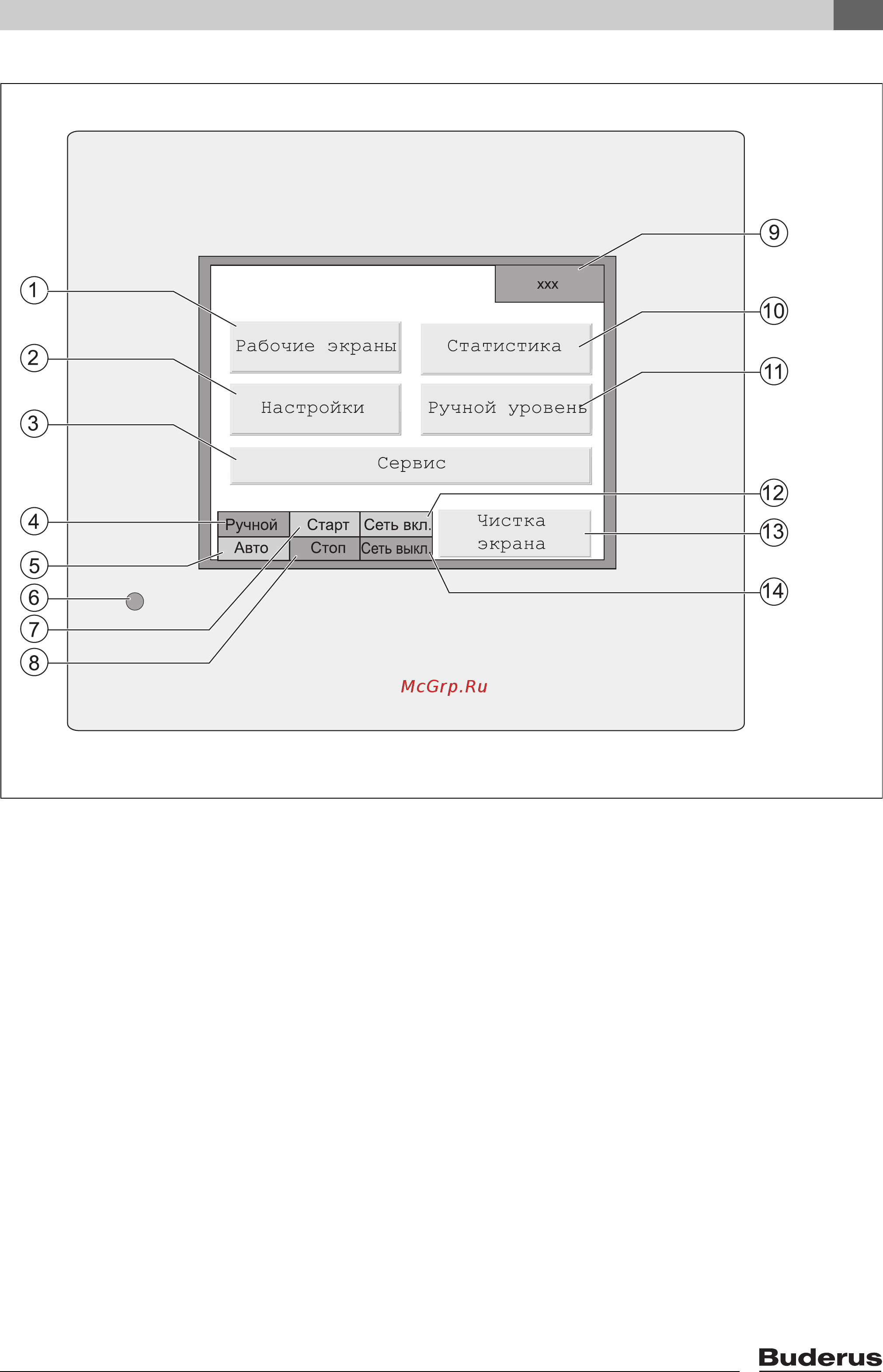

Рис. 5 – Главное меню сенсорного экрана
1 Подменю "Рабочие экраны"
2 Подменю "Настройки"
3 Сервисный уровень
4 Поле "Ручной" (ручной режим)
5 Поле "Авто" (автоматический режим)
6 LED Cветодиод Power
(индикатор включения прибора)
7 Поле "Старт"
8 Поле "Стоп"
9 Индикация рабочего состояния
10 Подменю "Статистика"
11 Подменю "Ручной уровень"
12 Поле "Сеть вкл."
13 Блокировка кнопок для чистки сенсорного экрана
14 Поле "Сеть выкл."
На сенсорном экране (Æ рис. 5) осуществляется
основное управление блок-ТЭС.
Дальнейшая информация по управлению с
сенсорной панели и экраны процесса приведены в
главе 6 на стр. 34.
