2
Информация об оборудовании
Инструкция по эксплуатации Loganova EN50 - Оставляем за собой право на изменения!
14
Система контроля
Регулирование и контроль за работой двигателя
осуществляется компактной микропроцессорной
системой управления. Контролируются
температуры охлаждающей жидкости,
отработанных газов, катализатора и воды в
отопительном контуре. Для контроля расхода
охлаждающей жидкости имеется контактный
датчик с проводкой до электрошкафа.
Электрошкаф закреплён на опорной раме.
Газовый участок регулирования и безопасности
Подача газа осуществляется через участок
регулирования и безопасности со следующими
приборами, сертифицированными по DVGW:
• Термическое запорное устройство (TAE) с
шаровым краном
• Газовый фильтр
• Двойной электромагнитный клапан с контролем
герметичности и с реле давления газа
• Регулирующий клапан расхода газа для лямбда-
регулирования
• Полный лямбда-регулирующий контур для
приготовления газо-воздушной смеси
• ибкие соединения металлических шлангов

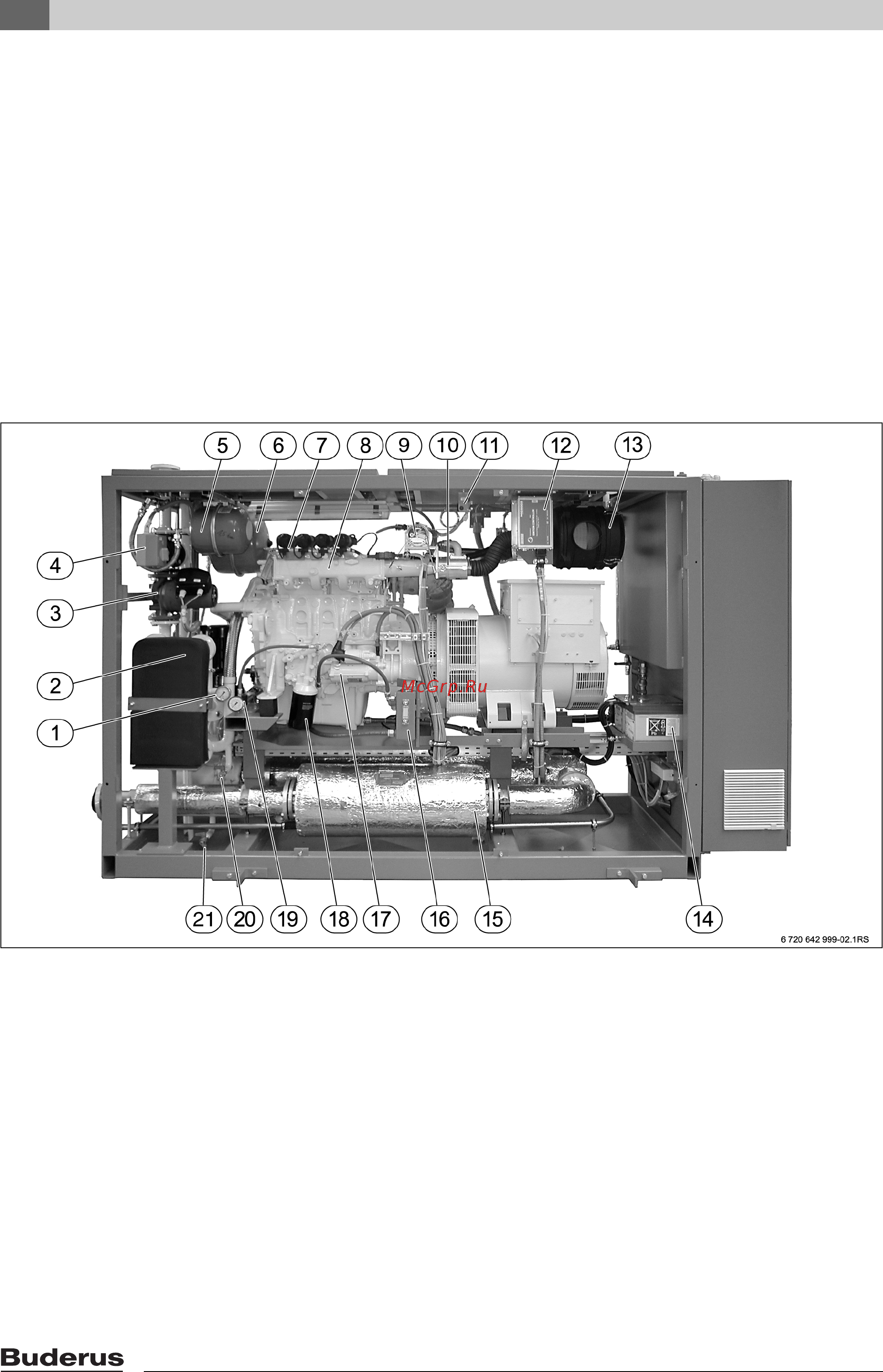

Рис. 2 Основные составные части Loganova EN50
1
Манометр давления в системе охлаждения двигателя
за за теплообменником охлаждающей жидкости
2
Теплообменник охлаждающей жидкости двигателя
3 Насос отопительного контура
4 Трёхходовой клапан подающей линии
5 Расширительный бак воды системы отопления
(красный)
6 Расширительный бак охлаждающей жидкости
(синий, скрыт)
7 Цилиндр 1
8 Впускной канал
9 Регулятор частоты вращения/мощности
10 Газовоздушный смеситель
11 Предохранительный ограничитель температуры
впускного канала газовоздушной смеси.
12 Прибор включения зажигания
13 Воздушный фильтр
14 Аккумуляторная батарея
15 Глушитель отработанных газов
16 Реле контроля уровня системы автоматического
долива масла
17 Стартёр
18 Фильтр моторного масла
19 Реле давления масла с манометром
20 Заполнение/слив отопительного контура
21 Заполнение/слив охлаждающей жидкости
2.8.3 Генератор
Для производства трёхфазного тока служит
саморегулирующийся, бесщёточный,
внутриполюсный синхронный генератор со
встроенным возбудителем, с демпфирующей
обмоткой и медной обмоткой с тремя
терморезисторными датчиками температуры,
контролирующими обмотки.
