2
Информация об оборудовании
Инструкция по эксплуатации Loganova EN50 - Оставляем за собой право на изменения!
19

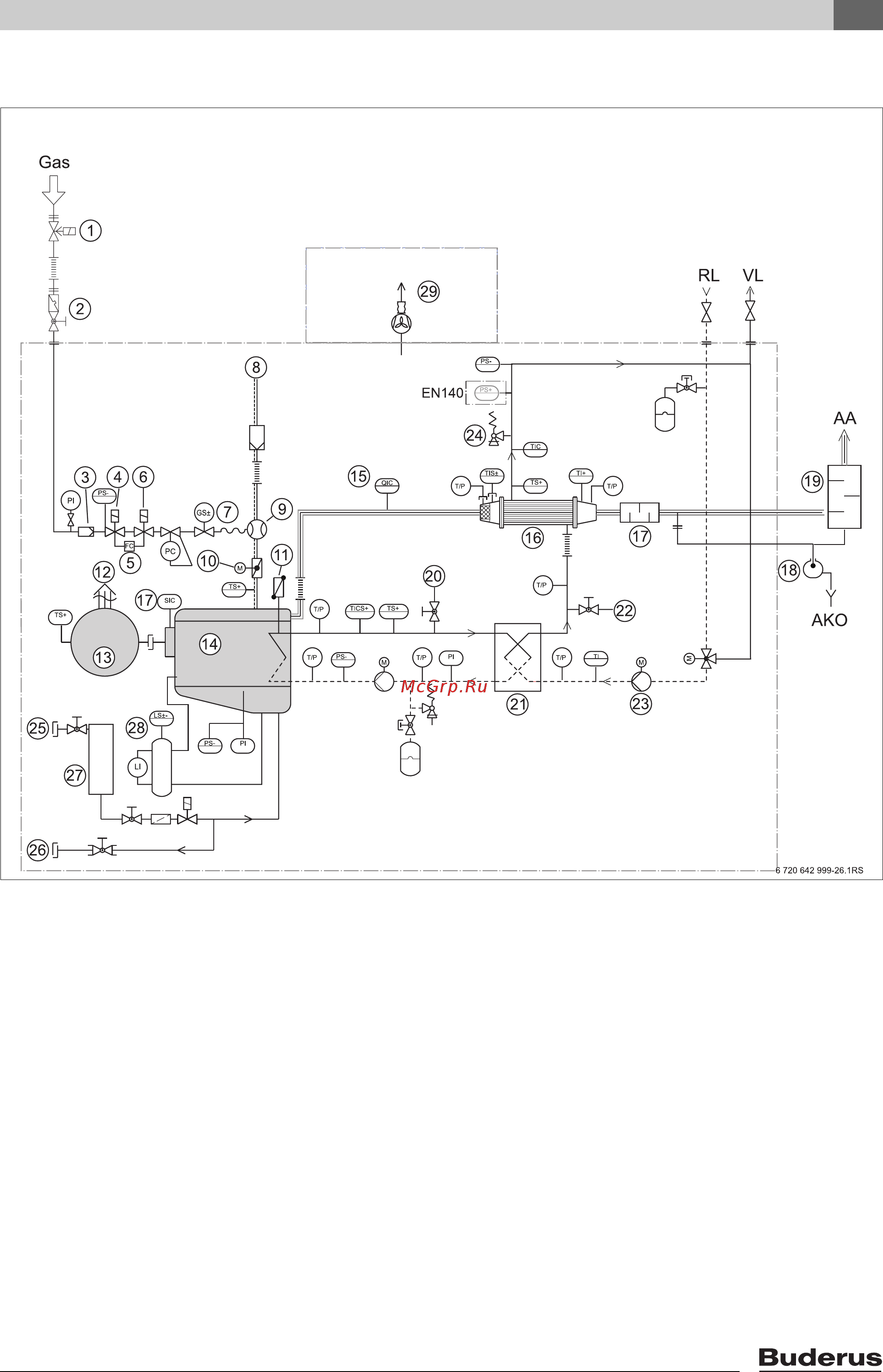

2.11 Функциональная схема блок-ТЭС
Рис. 6 Функциональная схема с подключениями
1 Электромагнитный клапан (NC)
2 Термическое запорное устройство (TAE) с
шаровым краном
3 Газовый фильтр
4 Электромагнитный клапан
5 Контроль герметичности
6 Электромагнитный клапан
7 Лямбда-регулирующий клапан
8 Воздушный фильтр
9 Газовоздушный смеситель
10 Регулятор частоты вращения/мощности
11 Воздуховыпускной клапан
12 Силовой ток 400 В
13 Генератор
14 Газовый двигатель
15 Лямбда-зонд
16 Теплообменник отработанных газов
17 Первичный глушитель отработанных газов
18 Конденсатоотводчик (грязеуловитель)
19 Вторичный глушитель отработанных газов (опция)
20 Кран заполнения и слива охлаждающей жидкости
21 Теплообменник охлаждающей жидкости
двигателя
22 Кран заполнения и слива воды отопительного
контура
23 Насос отопительного контура
24 Предохранительный угловой клапан
25 Заливной штуцер масляного бака
26 Сливной кран моторного масла
27 Масляный бак
28 Автоматика долива масла с индикатором уровня
29 Вентилятор
