2
Информация об оборудовании
Инструкция по эксплуатации Loganova EN50 - Оставляем за собой право на изменения!
12
2.8 Принцип действия основных
узлов блок-ТЭС.
Основными узлами блок-ТЭС являются газовый
двигатель, генератор и теплообменники. Привод
генератора осуществляется напрямую от газового
двигателя. Генератор вырабатывает
электрический ток, который подаётся в главный
распределительный пункт низковольтной системы
электроснабжения потребителя. Избыточная
электроэнергия может подаваться в сеть
энергоснабжающего предприятия. Газовый
двигатель вырабатывает тепло, которое в так
называемом "внутреннем охлаждающем контуре"
воспринимается охлаждающей жидкостью и
отработанными газами, а затем через
теплообменники передаётся в отопительную
систему. Эта система преобразования и
использования энергии представляет собой
одновременную выработку тепловой и
электрической энергии, так как наряду с
производимой генератором электрической
энергией используется высвобождающаяся
термическая энергия (тепло) газового двигателя.

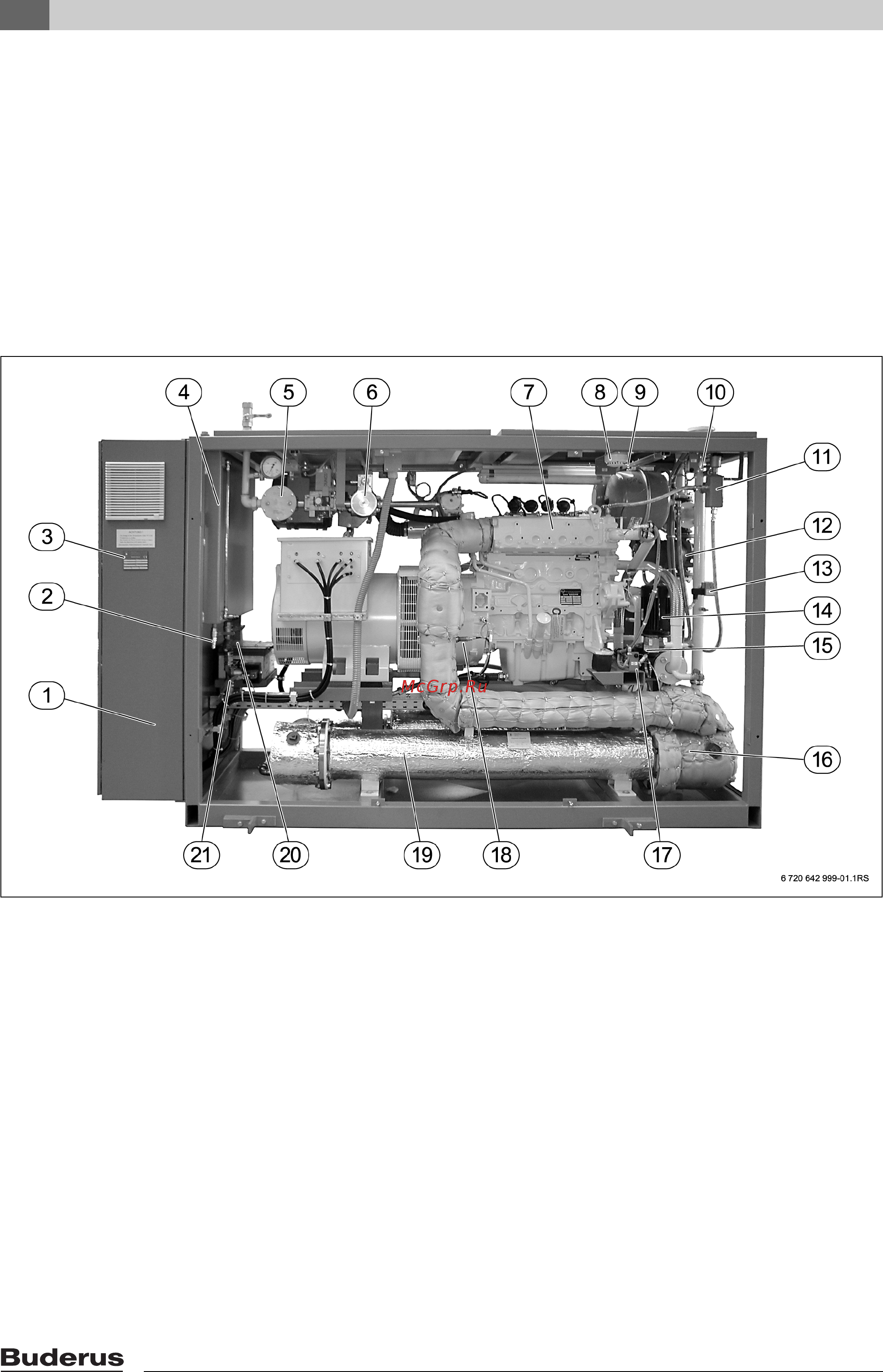

Рис. 1 Основные составные части Loganova EN50
1 Электрошкаф
2 Слив масляного бака (шаровой кран)
3 Заводская табличка
4 Масляный бак с запасом нового масла
(около 75 литров)
5 Участок регулирования и безопасности для
природного газа с газовым фильтром,
электромагнитными клапанами, реле давления
и регулятором давления газа
6 Лямбда-регулирование для природного газа
7 Водоохлаждаемый коллектор отработанных газов
8 Датчик температуры в кабине (скрыт)
9 Головка измерения задымлённости
10 Предохранительный ограничитель температуры
(STB) охлаждающей жидкости двигателя
11 Выпуск воздуха из контура охлаждения двигателя
12 Насос отопительного контура (красный, скрыт)
13 Реле давления воды в системе отопления
(контроль минимального давления)
14 Насос системы охлаждения двигателя
(чёрный, укрыт)
15 Реле давления охлаждающей жидкости двигателя
16 Корпус катализатора
17 Предохранительный ограничитель температуры
воды в системе отопления (STB)
18 Лямбда-зонд
19 Теплообменник отработанных газов
20 Автоматическое заполнение маслом картера
двигателя (шаровой кран внутри)
21 Слив масла из картера двигателя
(нижний шаровой кран внутри)
