- 10 -
Польза
Инструкция по эксплуатации

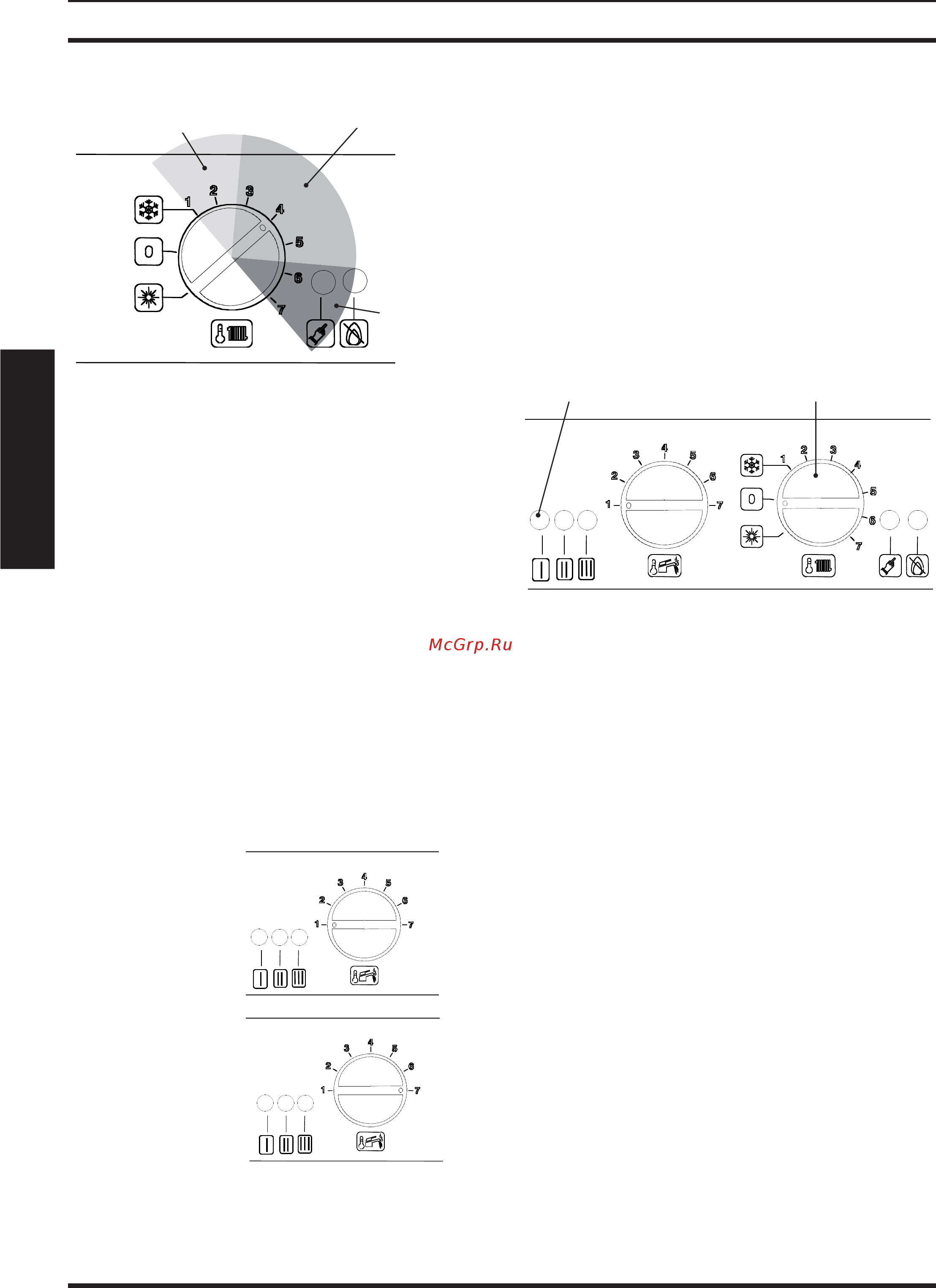

рисунке 2.6
Oт 5 до 15
градусов
Между -5 и +5
градусами
Менее -5
градусов
Квалифицированный монтажник посове-
тует Вам, как выбрать наиболее подходя-
щую настройку для Вашей системы.
Термоманометр ( 11 , рисунке 1.3 ) позво-
лит Вам контролировать получение за-
данной температуры.
Температура горячей воды2.4
Температура в накопительном бойлере
для горячей воды может изменяться от
мин. 38 ˚С до макс. 60˚С, путем поворо-
та регулятора 15 ( рисунке 2.7 ) ( рисунке
2.7 ).
рисунке 2.7
Mинимум
Maксимум
В случаях, когда в воде присутствует
большое количество примесей, мы ре-
комендуем устанавливать небольшие
системы водоподготовки или умягчители
воды.
Выключение2.5
Чтобы выключить котел, переместите пе-
реключатель 14 в положение, указанное
на рисунке 2.8 . Индикатор котла 16 будет
мигать каждые 4 секунды.
рисунке 2.8
14 16
Если Вы собираетесь не использовать
котел в течение длительного периода
времени:
Отключите котел от электросети;•
Перекройте кран подачи газа • 10 и краны
водяных контуров, расположенные под
котлом ( рисунке 2.9 ).
Опорожните водяные контуры, если это •
необходимо, как указано в инструкции
по монтажу в разделе обслуживание.
