- 13 -
Польза
Полезные советы
вреждений.
Эта система не гарантирует защиту всей
системы отопления.
В случае, если наружная температура опу-
скается ниже 0°С, рекомендуется переве-
сти термостат в положение минимальной
температуры.
Когда котел отключается на долгий период,
рекомендуется полностью слить системы
центрального отопления и водоснабжения.
Периодическое обслужива-3.4
ние
Для эффективной и продолжительной
работы котла, мы рекомендуем произ-
водить обслуживание и чистку котла не
реже 1 раза в год.
В процессе обслуживания, будут осмо-
трены и очищены наиболее важные де-
тали котла. Такой сервис должен быть
предусмотрен в договоре не сервисное
обслуживание.
В особенности, мы рекомендуем произ-
вести контроль следующего оборудова
-
ния:
первичного теплообменника;•
теплообменника горячей воды;•
горелки;•
системы отвода отходящих газов и ды-•
мохода;
герметичность и давление в расшири-•
тельном баке;
заполнение системы отопления;•
произвести развоздушивание системы •
отопления;
выполнить общую проверку работы •
котла.
Внешний уход3.5
Прежде, чем производить
какие-либо работы по очистке
котла, отключите его от элек-
тросети посредством выклю-
чателя, расположенного ря-
дом с котлом.
Чтобы очистить наружные панели, ис-
пользуйте тряпку, смоченную в мыльном
растворе. Не используйте растворители,
абразивные порошки и губки.
Ни в коем случае не используйте для
чистки котла и/
или его частей легковос-
пламеняющиеся жидкости (например
бензин, спирт и т.п.)
Неисправности3.6
Если загорается индикатор блокиров-
ки это означает, что сработала блокиров-
ка безопасности 12 ( рисунке 3.4 ) и оста-
новила работу котла
Чтобы снова запустить котел, необходи-
мо нажать кнопку повторного включения
котла 13 ( рисунке 3.4 ).

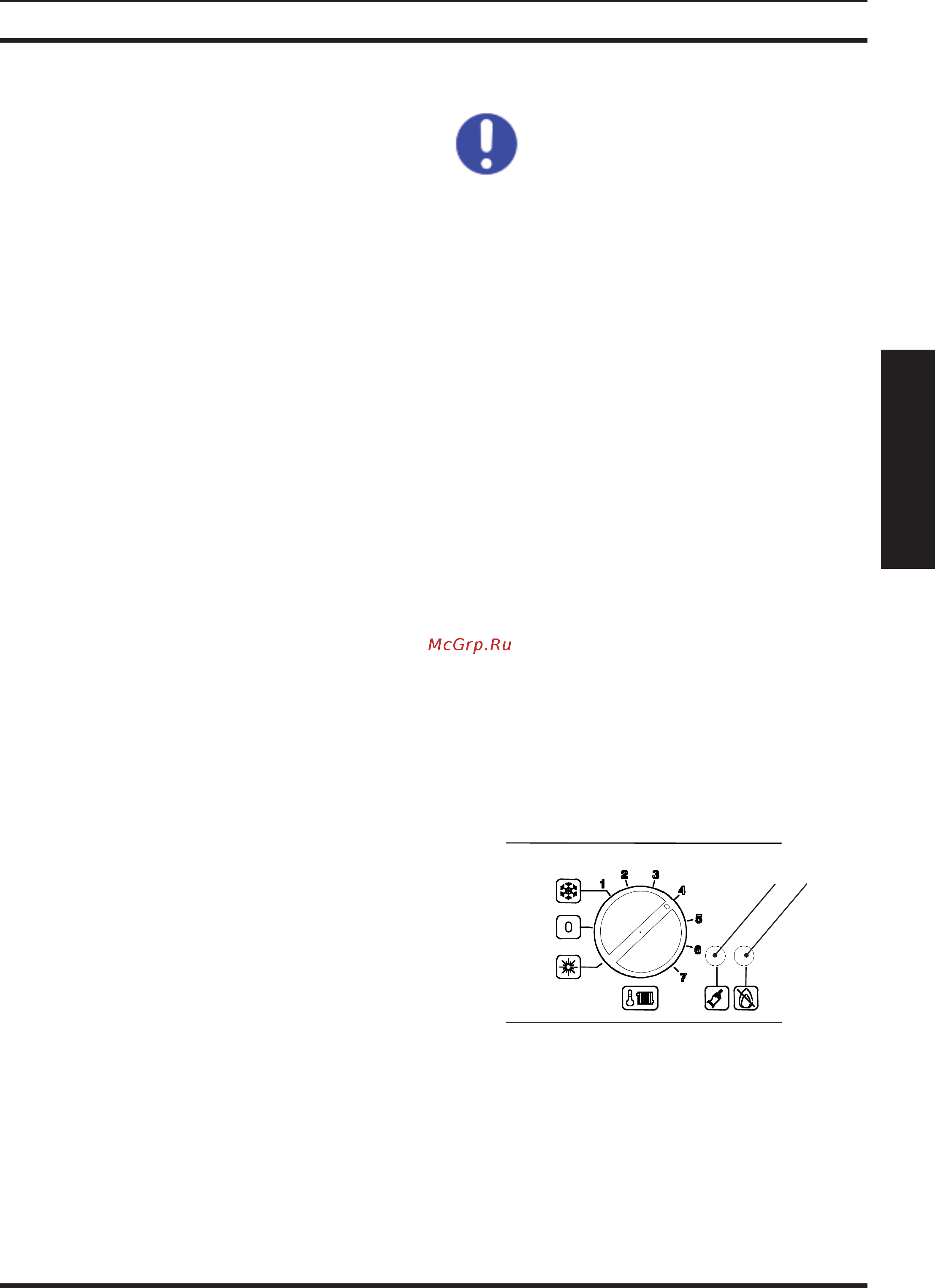

рисунке 3.4
13 12
При первом запуске котла и последую-
щих процедурах по обслуживанию газо-
провода, возможно будет необходимо
произвести несколько раз перезапуск
котла, чтобы удалить воздух из трубо-
проводов.
