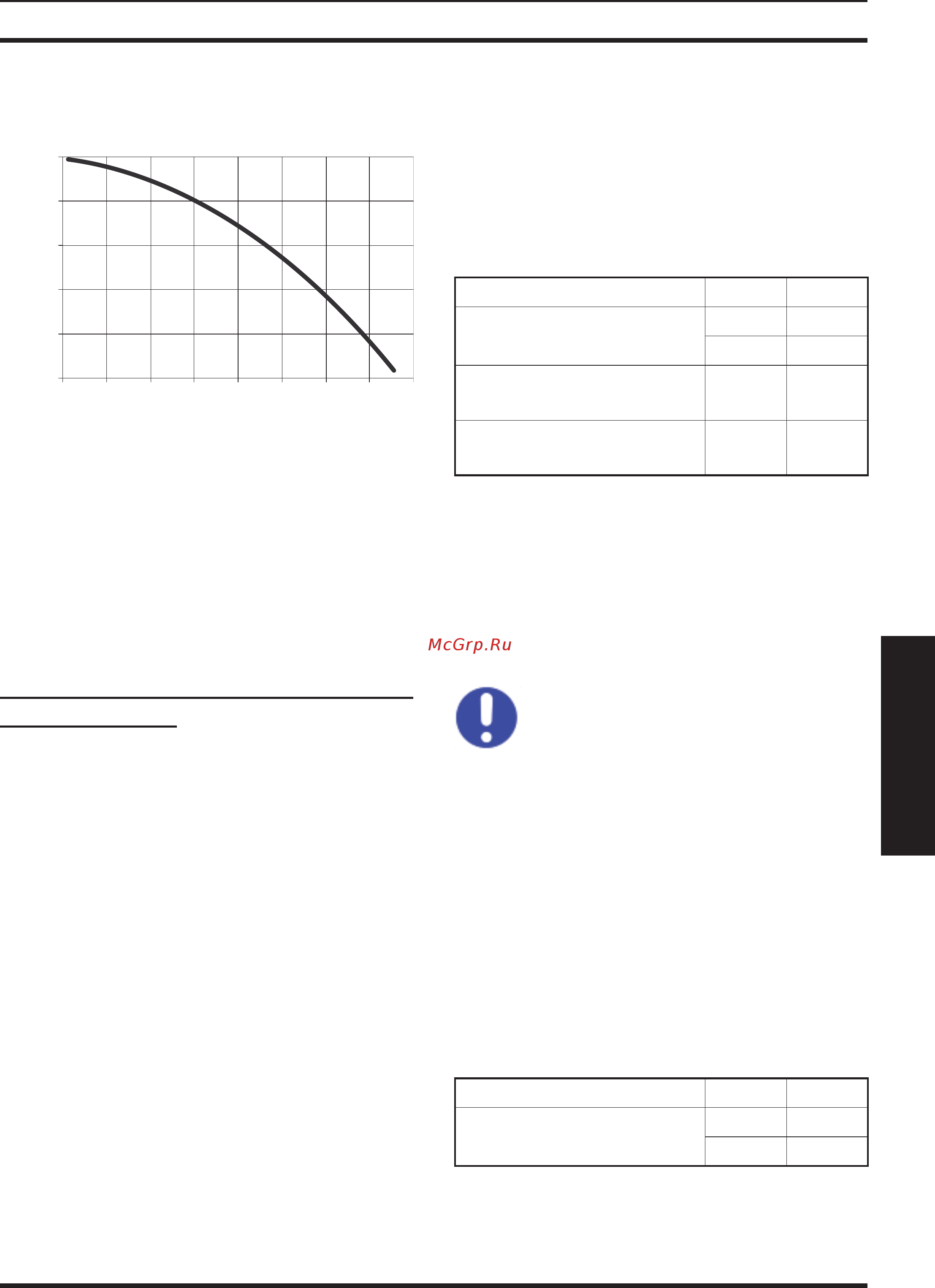

- 23 -
Установка
Техническая информация
Гидравлические характери-4.6
стики
рисунке 4.4
0,00
0,10
0,20
0,30
0,40
0,50
0
2
00
4
0
0
6
0
0
8
00
1
00
0
1
2
00
1
4
00
l/h
bar
Гидравлические характеристики на ри-
сунке 4.4 представляют собой давление
(допустимый напор в системе отопления)
как функция расхода воды.
Потери при загрузке котла уже учтены.
Мощность при закрытых термостати-
ческих клапанах
The boiler is fi tted with an automatic by-
pass valve ( 44 on 4.1 ), Котел оснащен
атоматическим бай-пассным клапаном
( 44 на разделе 4.1 ), который предохра-
няет первичный теплообменник.
В случае
резкого уменьшения или пол-
ной блокировки циркуляции в системе
отопления из-за закрытия термостати-
ческих клапанов или кранов системы,
бай-пассный клапан обеспечивает мини-
мальный проток воды через первичный
теплообменник.
Расширительный бак4.7
Разница высоты между предохранитель-
ным клапаном и самой высокой точкой
системы не должна превышать 7 ме-
тров.
При большей разнице необходимо уве-
личить предварительное давление в
расширительном баке ( 37 на разделе 4.1
) и в системе в ее холодном состоянии
на 0,1 бара на каждый дополнительный
1 м.
Объем л 8,0
Предварительное дав-
ление
кПа 100
бар 1,0
Полезная производи-
тельность
л 4,5
Максимальный объем
воды в системе*
л 176
рисунке 4.5
* При условиях:
Средняя максимальная температура в •
системе 80˚ С
Начальная температура воды при за-•
полнении системы 10˚ С
Для систем с объемом более
176 литров, необходима уста-
новка дополнительного рас-
ширительного бака.
Расширительный бак для 4.8
горячей воды
Расширительный бак для горячей воды
позволяет воде расширяться при уве-
личении температуры и одновременно
предохраняет трубопровод от гидравли-
ческих ударов.
Объем л 2,0
Предварительное дав-
ление
кПа 350
бар 3,5
рисунке 4.6
