- 14 -
Польза
Полезные советы
Если во время работы котла слышен
шум воздушных пузырьков...
проверьте, чтобы показания на термома-
нометре ( 11 на
рисунке 3.1
) были не ниже
выбранных параметров. Если необходи-
мо, произведите дозаполнение системы,
как это описано в разделе
рисунке 3.1
на-
стоящей инструкции. При необходимости
спустите воздух из радиаторов.
Если давление на термонамотре ( 11 на
рисунке 2.1 ) начало падать...
необходимо дозаполнить систему водой,
чтобы давление достигло значения, опи-
санного в разделе
рисунке 3.1
настояще-
го руководства.
Если Вам часто приходится дозаполнять
систему, проверьте ее на наличие уте-
чек.

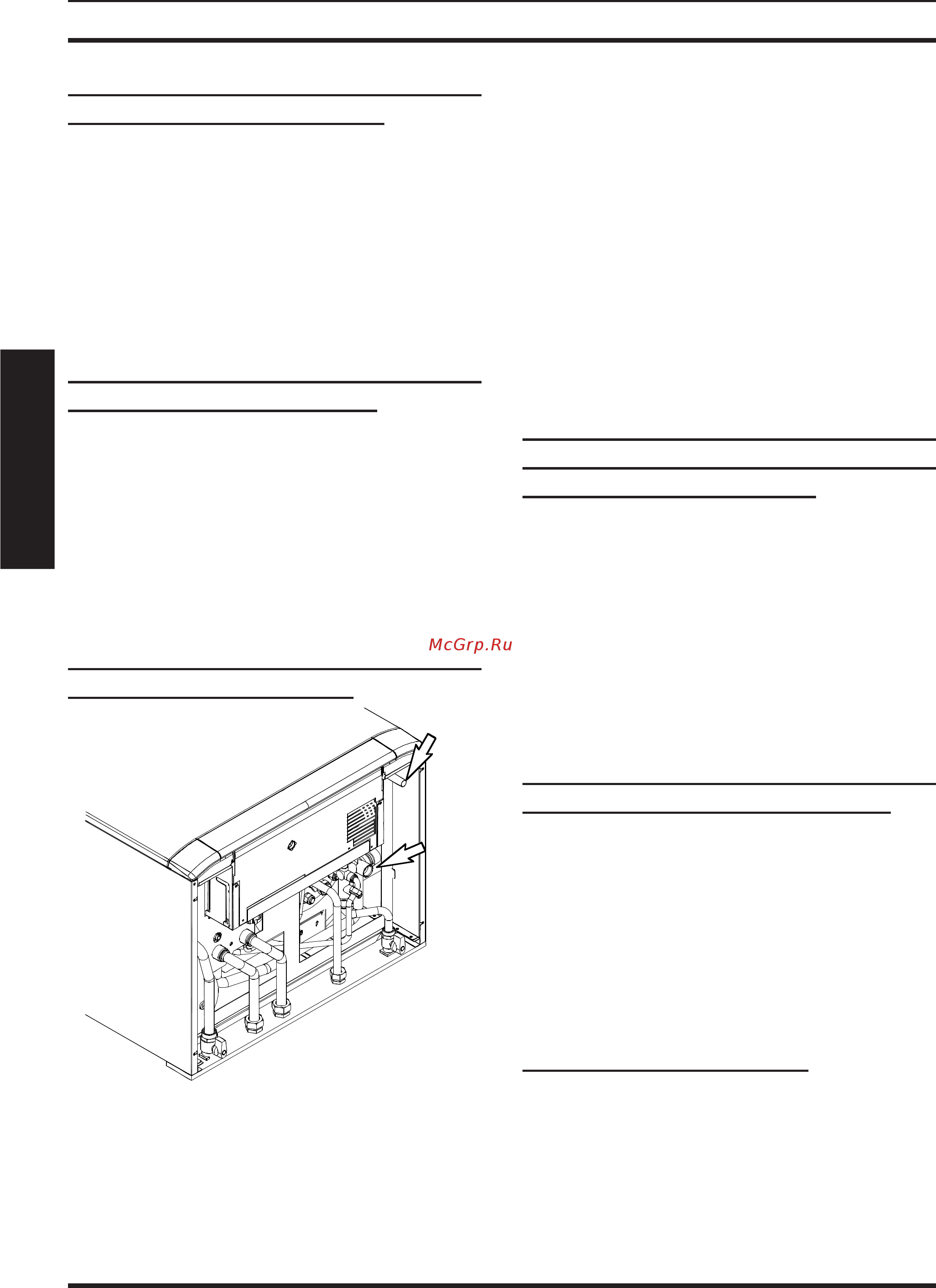

Если из предохранительного клапана
идет вода A на рисунке 3.5
рисунке 3.5
A
B
Проверьте, чтобы кран заполнения си-
стемы отопления был закрыт, как это
описано в разделе
рисунке 3.1
настояще-
го руководства.
Проверьте показания давления на тер-
моманометре ( 11 на
рисунке 3.1
) и убе-
дитесь в том, что давление в контуре
отопления не превышает 3-х бар. В про-
тивном случае, при возрастании темпе-
ратуры в контуре, может произойти сра-
ботка предохранительного клапана.
Чтобы этого не произошло и чтобы пони-
зить давление до нормального значения,
рекомендуется слить некоторое коли-
чество воды из системы
через сливные
краны радиаторов.
Если вода выходит через предохрани-
тельный клапан давления B накопи-
тельного бака ( рисунке 3.5 )
Это означает, что давление в контуре го-
рячей воды превышает 8 бар.
Чтобы избежать этого, рекомендуется
установка устройств, понижающих дав-
ление выше впускного крана горячей
воды.
Давление в контуре горячей воды не
должно превышать 8 бар
.
Если со временем наблюдается умень-
шение количества горячей воды...
Это может происходить из-за загрязне-
ния фильтра горячей воды или образова-
ния накипи на теплообменнике горячей
воды. В этом случае рекомендуется про-
извести их очистку. Эту работу должны
выполнить специалисты Авторизованно-
го сервисного центра.
Если из котла течет вода...
Перекройте
краны, расположенные в
нижней части котла ( рисунке 2.9 ) и обра-
титесь к специалистам Авторизованного
сервисного центра.
