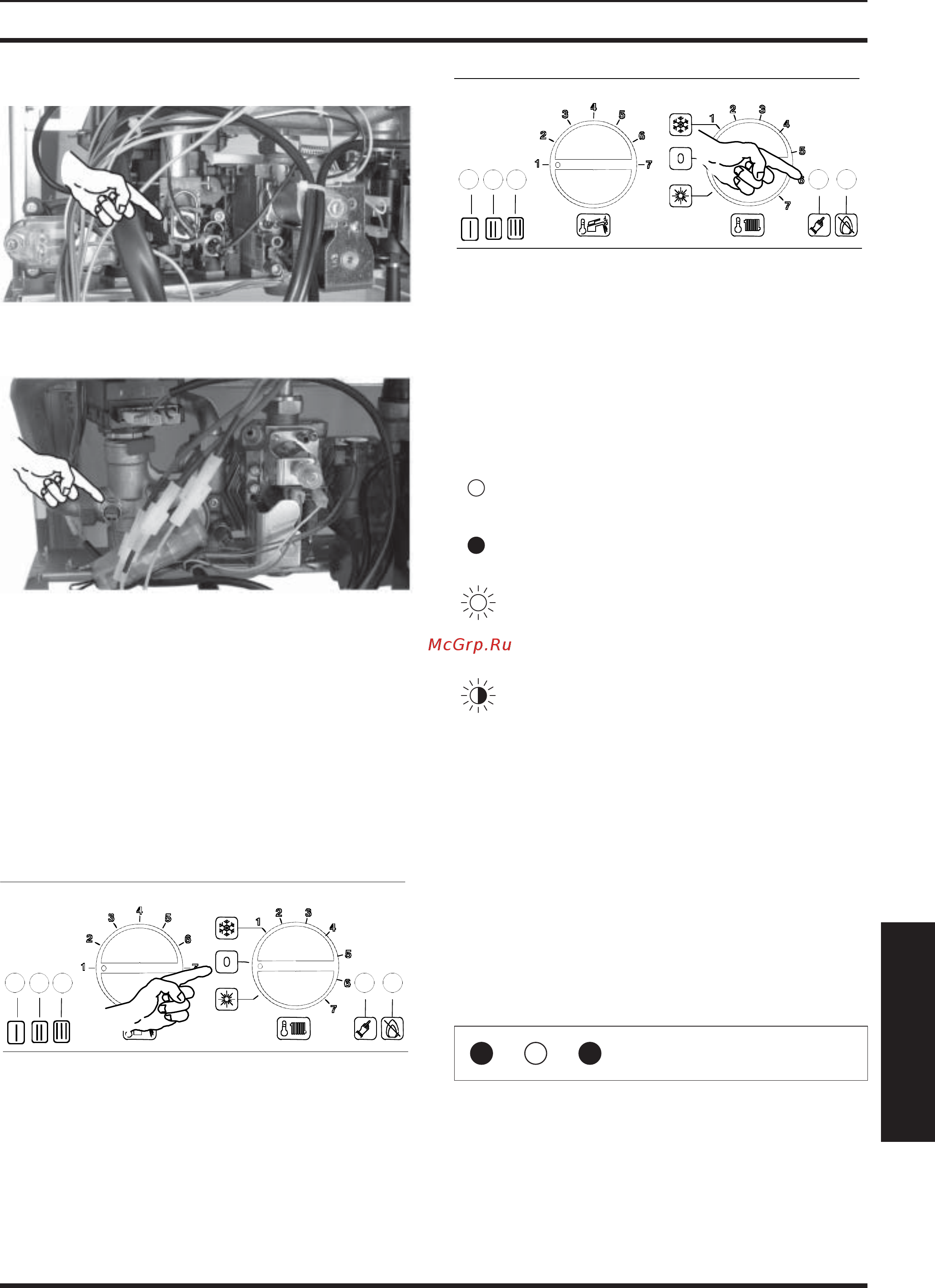

- 43 -
Обслуживание
Смена типа газа
рисунке 8.3 и рисунке 8.4 ).
рисунке 8.3
рисунке 8.4
Для доступа в режим программиро-•
вания, необходимо подключить элек-
тропитание к бойлеру при помощи
двухполюсного выключателя и затем
установить Переключатель режима ра-
боты / Рукоятку регулирования темпе-
ратуры отопления, указанной в рисунке
8.5 в положение OFF.
рисунке 8.5
Держать нажатой кнопку перезапуска •
бойлера рисунке 8.6 в течение около
10 секунд, начнёт мигать индикаторная
лампа блокирования.
рисунке 8.6
Электрически подсоединить пробник •
температуры отопления NTC (например
2 рисунке 8.3 и рисунке 8.4 ).
Условные обозначения LD1, LD2, LD3
Выключенный светодиод
Светодиод постоянно горит
Светодиод мигает или
одновременно мигает с другим
Светодиод попеременно мигает
с другим светодиодом
рисунке 8.7
Для настройки Вида газового топлива
бойлера, действовать следующим обра-
зом:
Для тарирования Вида газового топли-•
ва индикаторные лампы LD1,LD2,LD3
должны отображаться как на рисунке
8.8 (условные обозначения индикатор-
ных ламп рисунке 8.7 ).
рисунке 8.8
Настройка вида газа
Если не отображаются в настоящем по-•
рядке, нажать кнопку перезапуска, ука-
занную в рисунке 8.6 несколько раз (4
раза) до отображения.
Для отображения установленной на-•
