- 31 -
Установка
Монтаж
Настройка режима функцио-5.10
нирования насоса.
Насос в режиме нагревания был настро-
ен на функционирование под контролем
термостата окружающей среды в режиме
термостата среды, данная настройка мо-
жет быть изменена на режим ВКЛ (насос
всегда работает).
Подайте электрическое питание к кот-•
лу, включив биполярный выключатель,
предусмотренный в установке; сигналь-
ная лампочка 16 ( рисунке 5.17 ) мигает
каждые 2 секунды.
Поставьте переключатель • 14 , как пока-
зано на рисунке 5.17 ; сигнальная лам-
почка 16 прерывисто мигает, примерно,
каждые 2 секунды.

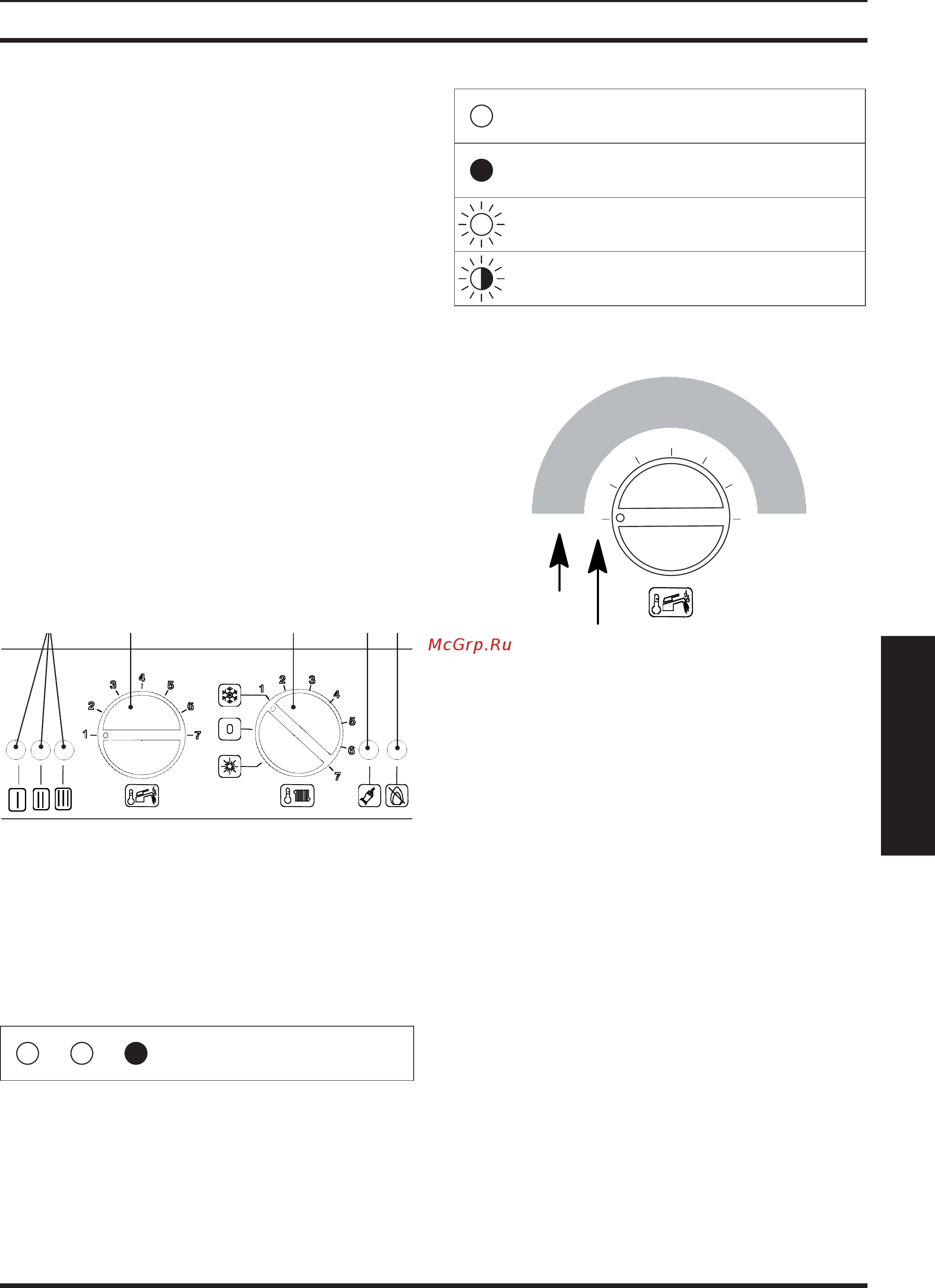

рисунке 5.17
14 15 13 12 16
Держите в нажатом положении кнопку •
сброса 13 ( рисунке 5.17 ) в течение 10
секунд, лампочка блокировки 12 ( рисун-
ке 5.17 ) начнёт мигать.
рисунке 5.18
Идёт настройка режима
насоса
Для настройки режима насоса сигналь-•
ные лампочки 16 ( рисунке 5.17 ) должны
иметь вид, как показано на рисунке 5.18
(условные обозначения лампочек, ри-
сунке 5.19 ).
рисунке 5.19
Индикатор не горит
Индикатор горит
Индикатор мигает один или одно-
временно с другими индикаторами
Индикатор мигает поочередно с
другим индикатором
рисунке 5.20
TA
ON
N° Настройки
режима
1
2
3
4
5
6
7
Если данная последовательность не •
будет показана, нажимайте на кнопку
сброса 13 ( рисунке 5.17 ) до тех пор,
пока не будет выполнен показ (3 раза).
Для показа заданной настройки держи-
те в нажатом положении кнопку сброса
13 ( рисунке 5.17 ), примерно, 5 секунд.
Сигнальные лампочки 16 ( рисунке 5.17 )
будут мигать столько раз, сколько было
установлено ( рисунке 5.20 ).
Для изменения настройки поверните •
ручку регулировки температуры санитар-
ного оборудования 8 ( рисунке 5.17 ) и по-
ставьте её на выбранный способ ( рисун-
ке 5.20 ) (на рисунке примера ручка была
настроена на режим термостата среды),
сигнальная лампочка блокировки 12 ( ри-
сунке 5.17 ) начнёт быстро мигать.
