- 13 -
Польза
Полезные советы
Неисправности3.5
Если загорается индикатор блокиров-
ки это означает, что сработала блокиров-
ка безопасности 11 (рисунке 3.2) и оста-
новила работу котла
Чтобы снова запустить котел, необходи-
мо нажать кнопку повторного включения
котла 12 (рисунке 3.2).

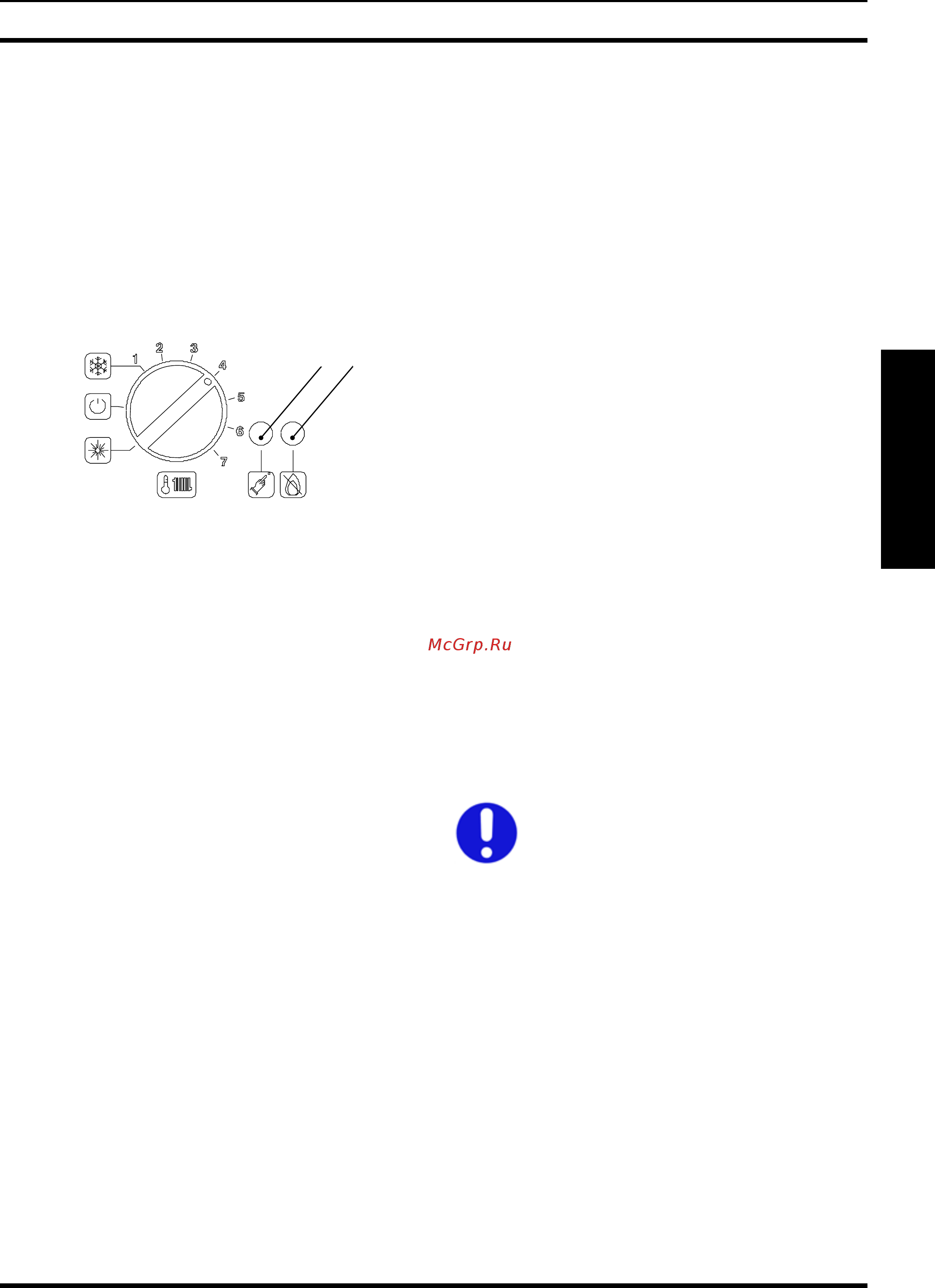

рисунке 3.2
12 11
При первом запуске котла и последующих
процедурах по обслуживанию газопрово-
да, возможно будет необходимо произве-
сти несколько раз перезапуск котла, что-
бы удалить воздух из трубопроводов.
Если во время работы котла слышен
шум воздушных пузырьков..
проверьте, чтобы показания на термома-
нометре (
рисунке 2.2
) были не ниже вы-
бранных параметров. Если необходимо,
произведите дозаполнение системы, как
это описано в разделе 2.2 настоящей ин-
струкции.
Если давление на термонамотре (10 ,
рисунке 2.2
) начало падать..
необходимо дозаполнить системуводой,
чтобы давление достигло значения, опи-
санного в разделе 2.2 настоящего руко-
водства.
Если Вам часто приходится дозаполнять
систему, проверьте ее на наличие утечек.
Если из предохранительного клапана
идет вода
Проверьте, чтобы кран заполнения си-
стемы отопления был закрыт, как это
описано в разделе 2.2 настоящего руко-
водства.
Проверьте показания давления на тер-
моманометре (10 на
рисунке 2.2
) и убе-
дитесь в том, что давление в контуре
отопления не превышает 3 бара. В про-
тивном случае, при возрастании темпе-
ратуры в контуре, может произойти сра-
ботка предохранительного клапана.
Чтобы этого не произошло и чтобы пони-
зить давление до нормального значения,
рекомендуется слить некоторое коли-
чество воды из системы через сливные
краны радиаторов.
Если из котла течет вода..
Перекройте краны, расположенные в
нижней части котла (рисунке 2.10) и об-
ратитесь к специалистам Авторизован-
ного сервисного центра.
В таких случаях или при воз-
никновении других проблем,
не упомянутых здесь, отклю-
чите котел, как указано в раз-
деле 2.6 и обратитесь к специ-
алистам сервисного центра.
