- 22 -
Установка
Техническая информация
Гидравлические характери-4.7
стики
рисунке 4.4
0,00
0,10
0,20
0,30
0,40
0,50
0
200
400
600
800
1000
1200
1400
рисунке 4.5
0,00
0,10
0,20
0,30
0,40
0,50
0,60
0
200
400
600
800
1000
1200
1400

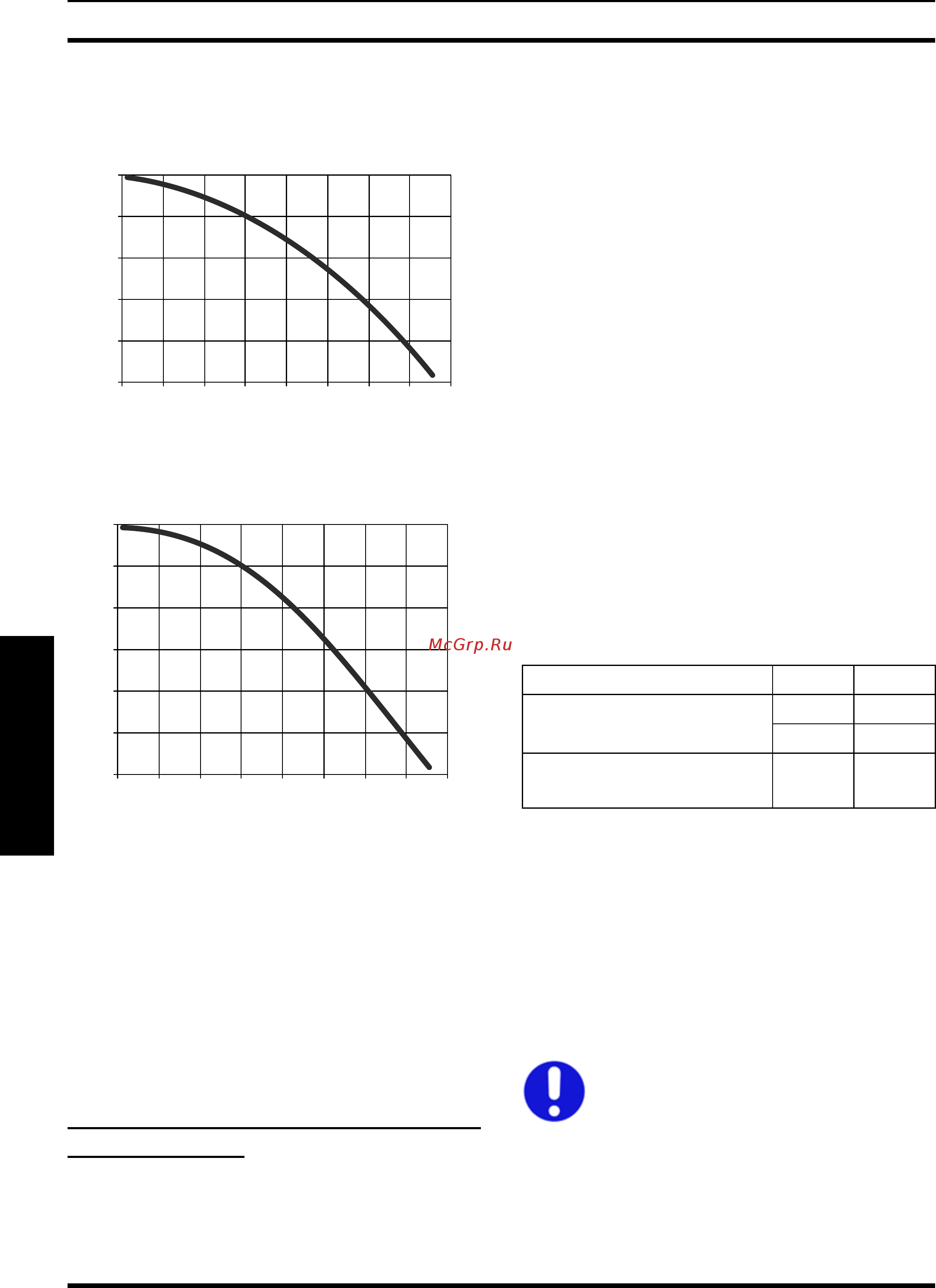

Гидравлические характеристики на рисун-
ке 4.4 (24 кВт) - рисунке 4.5 (32 кВт) пред-
ставляют собой давление (допустимый
напор в системе отопления) как функция
расхода воды.
Потери при загрузке бойлера уже учте-
ны.
Мощность при закрытых термостати-
ческих клапанах
Котел оснащен атоматическим бай-
пассным клапаном (39 на разделе 4.1 ),
который предохраняет первичный тепло-
обменник.
В случае резкого уменьшения или пол-
ной блокировки циркуляции в системе
отопления из-за закрытия термостати-
ческих клапанов или кранов системы,
бай-пассный клапан обеспечивает мини-
мальный проток воды через первичный
теплообменник.
Расширительный бак4.8
Разница высоты между предо-рисунке 4.6
хранительным клапаном и самой высо-
кой точкой системы не должна превы-
шать 10 метров.
При большей разнице не-
рисунке 4.7
обходимо увеличить предварительное
давление в расширительном баке (38 на
разделе 4.1 ) и в системе в ее холодном
состоянии на 0,1 бара на каждый допол-
нительный 1 м.
Объем л 6,0
Предварительное
давление
кПа 100
бар 1,0
Максимальный объем
воды в системе*
л 104
рисунке 4.8
* При условиях:
Средняя максимальная температура в •
системе 80 градусов С
Начальная температура воды при за-•
полнении системы 10 градусов С
Для систем с объемом более
104 литров, необходима уста-
новка дополнительного рас-
ширительного бака.
бар
бар
л/ час
л/ час
