- 51 -
Обслуживание
Описание котла
Если Вы обнаружили грязь на ребрах
первичного теплообменника (30 на раз-
деле 4.1 ), полностью закройте наклон-
ную поверхность горелки (28 на разделе
4.1 ) листом бумаги или газетой. Очисти-
те первичный теплообменник (30 на раз-
деле 4.1 ) при помощи кисти из щетины.
Проверка предварительного 9.5
давления в расширительном
баке
Опорожните систему отопления, как ука-
зано в разделе 9.3 этой главы, и проверь-
те, чтобы давление в расширительном
баке было не менее 1 бара. Смотрите
также раздел 4.8 настоящего руковод-
ства.
Если давление окажется ниже, пред-
примите шаги, чтобы исправить уровень
давления.
Чистка горелки 9.6
Наклонная и мультигазовая горелка (28
на разделе 4.1 ) не нуждается в специ-
альном обслуживании, достаточно очи-
щать ее от пыли при помощи кисти.
Проверка дымохода9.7
Необходимо периодически проверять
целостность трубы отвода отходящих
газов (41 на разделе 4.1 ), трубы забора
воздуха (42 на разделе 4.1 ), датчик Вен-
тури (40 на разделе 4.1 ), эффективность
и безопасность контура должны прове-
ряться как минимум 1 раз в год.
Для проведения всех перечисленных
выше работ рекомендуется вызывать
специалистов Авторизованного сервис-
ного центра.

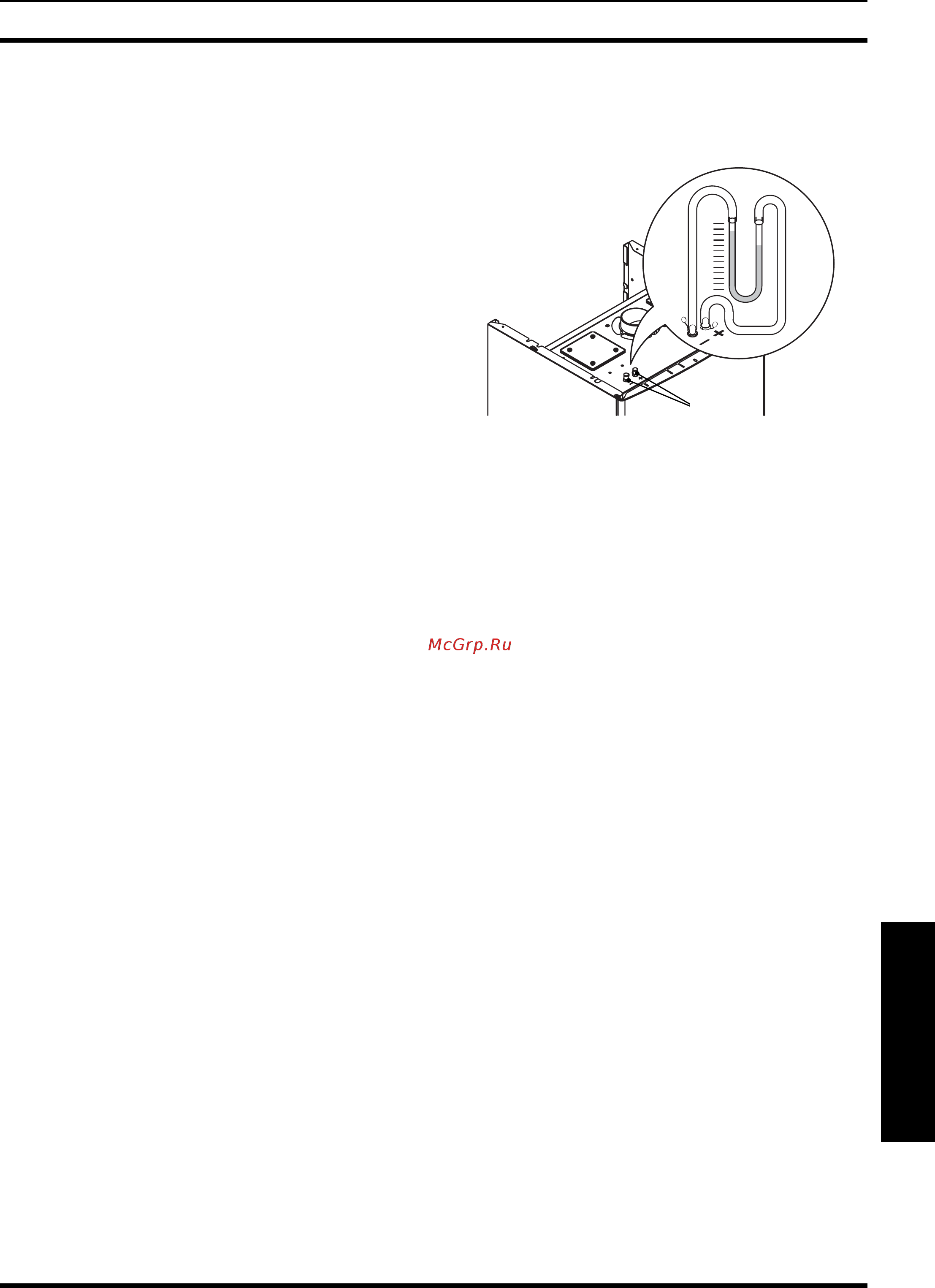

Для проверки давления на Вентури, ис-
пользуйте контрольные точки 32 на ри-
сунке 9.4.
рисунке 9.4
32
Снимите заглушки с контрольных точек •
и подключите измерительный прибор.
Включите котел.•
Сравните показания на приборе с мини-•
мальными значениями Вентури, указан-
ными в разделах 4.5 или 4.6 (устройство
дымохода).
Проверка производительно-9.8
сти котла
Осуществлять проверки производитель-
ности котла с периодичностью, преду-
смотренной действующим законодатель-
ством.
Запустить котел отопления на макси-•
мальную мощность.
Проверить горение котла с помощью •
подсоединений, установленных на ды-
вомых трубах, и сравнить полученные
данные со следующими таблицами.
Проверка может осуществляться даже •
при работающем на максимально допу-
стимой мощности котле, в этом случае,
это должно быть зарегистрировано в
аудиторском отчете.
