- 9 -
Польза
Инструкция по эксплуатации
ее заполнения, будет спущен автома-
тическим спускником воздуха, уста-
новленном на котле. Возможно будет
необходимо также спустить воздух из
радиаторов, используя соответствую-
щие развоздушники. Помните, что рез-
кий сброс воздуха приводит к снижению
давления в системе.
Следует периодически проверять пока-•
зания манометра.

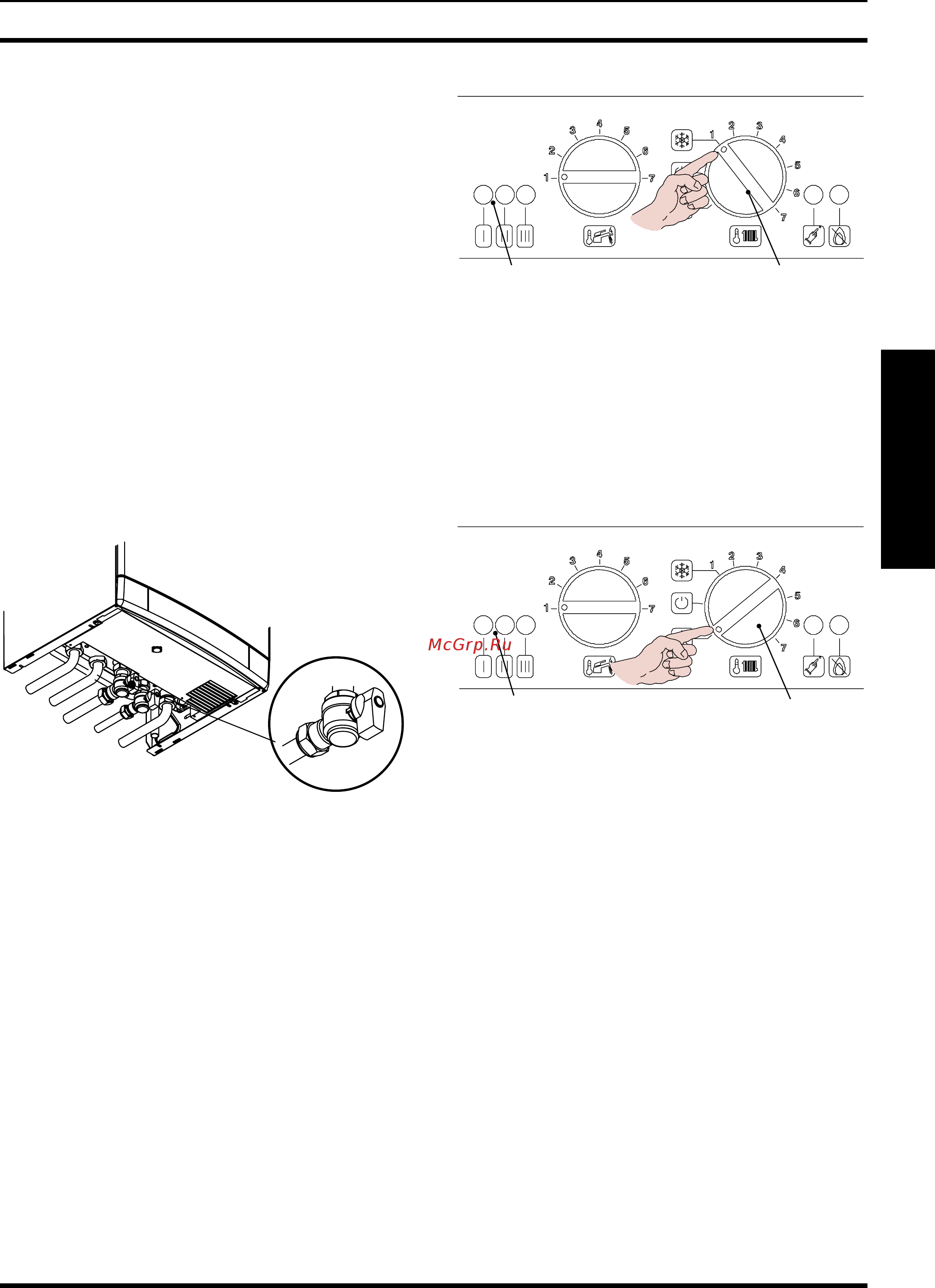

Розжиг2.3
Проверьте, чтобы краны, расположен-•
ные в нижней части котла были открыты
(рисунке 2.3).
рисунке 2.3
gjkj;tybt
jnrhsnj
Включите электропитание котла. Ин-•
дикатор котла 15 (рисунке 1.3) будет
моргать каждые 4 секунды (состояние
ожидания).
Если котел должен работать в режиме •
отопления и приготовления горячей
воды, переключатель 13 должен на-
ходиться в положении, как указано на
рисунке 2.4. Индикатор котла 15 будет
мигать каждые 2 секунды (котел рабо-
тает).
рисунке 2.4
13 15
Если существует потребность только •
в горячей воде, переместите переклю-
чатель 13 в положение, указанное на
рисунке 2.5. Индикатор котла 15 будет
моргать каждые 2 сек. (котел работает).
рисунке 2.5
13 15
Температура контура отопле-2.4
ния
Температура на выходе в системе ото-
пления изменяется от мин. 38 градусов
С до макс. 80 градусов С (рисунке 2.6),
поворотом переключателя (
13
).
Регулировка мощности отопления яв-
ляется автоматической. Наибольшая
мощность установлена на заводе, но ее
можно уменьшать в зависимости от по-
требности системы; это никак не повлия-
ет на максимальную мощность приготов-
ления горячей воды.
