- 31 -
Установка
Монтаж
13
Блок
питания
Блок внешнего
контроля
T
LN
Комнатный
термостат

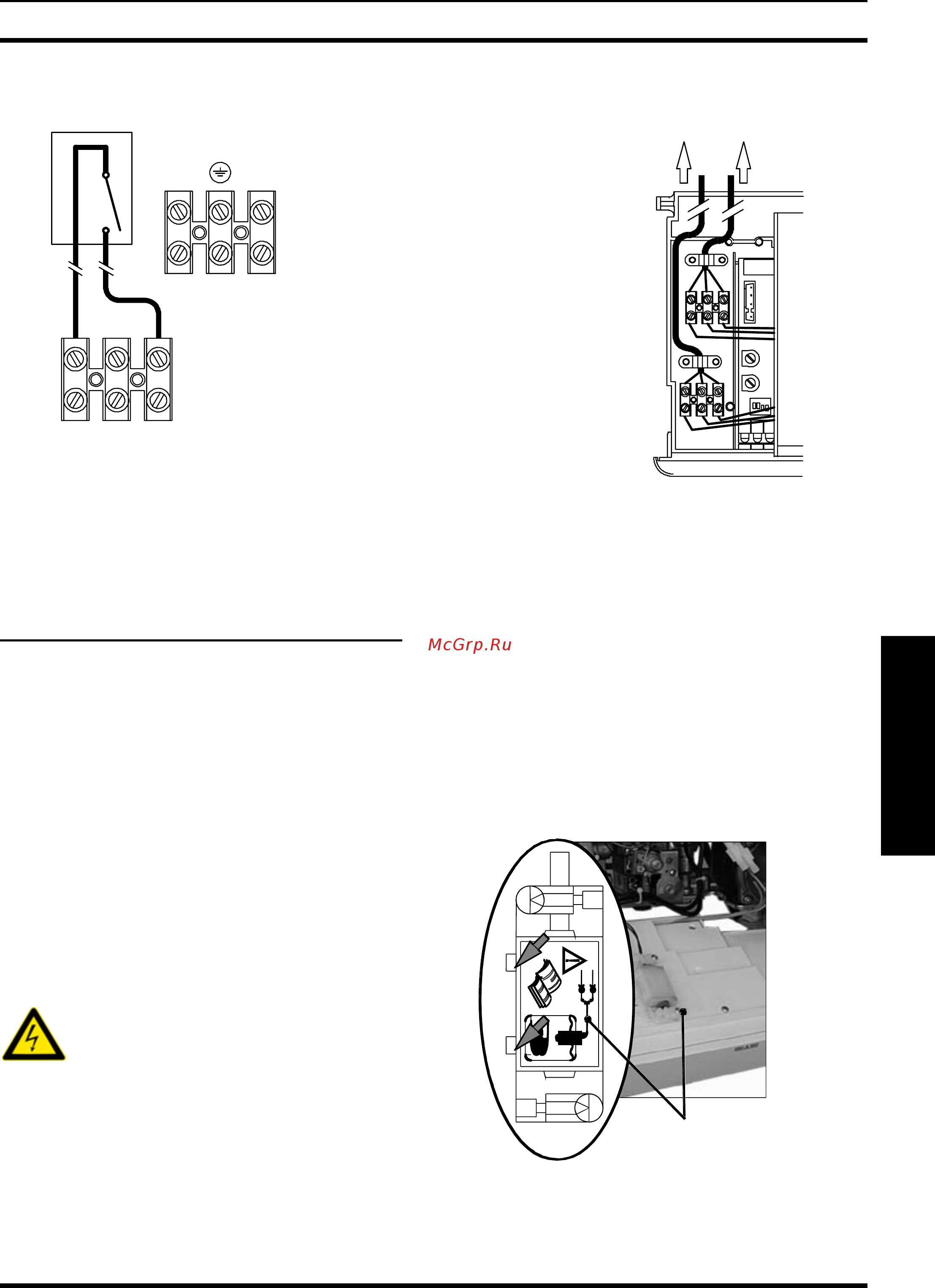

рисунке 5.23
Подключите заземление (желто-•
зеленый). Провод заземления должен
быть длинее, чем электрические про-
вода.
Подключение комнатного термостата
Комнатный термостат должен быть под-
ключен к контактному блоку, располо-
женному вблизи панели управления.
В случае подключения устройств
внешнего контроля, переключатель S
на рисунке 5.22 должен быть демонти-
рован.
Подключите комнатный термостат меж-•
ду контактами 1 и 3 как показано на ри-
сунке 5.23.
Не подключайте фазу к кон-
тактам, к которым будет под-
ключен комнатный термостат.
Изоляционное стекло комнатного тер-
мостата должно быть II или термостат
должен быть правильно заземлен).
Разведите провод электропитания и •
провод внешнего контроля, как указано
на рисунке 5.24. Зафиксируйте гибкий
провод при помощи хомутов.
К автоматуК устройству
внешнего контроля
рисунке 5.24
Электрический температур-5.12
ный датчик NTC накопитель-
ного бойлера
Вставьте маленькую плоскую отвертку в •
два отверстия, обозначенных на рисун-
ке 5.25. Медленно двигайте отвертку по
направлению вверх так, чтобы отделить
крышку клеммной коробки, вращая ее
по направлению вверх.
рисунке 5.25
клеммная коробка темпе-
ратурного датчика NTC
накопительного бойлера
