15 / 33
0006081257_200607
8769-1ru.tif

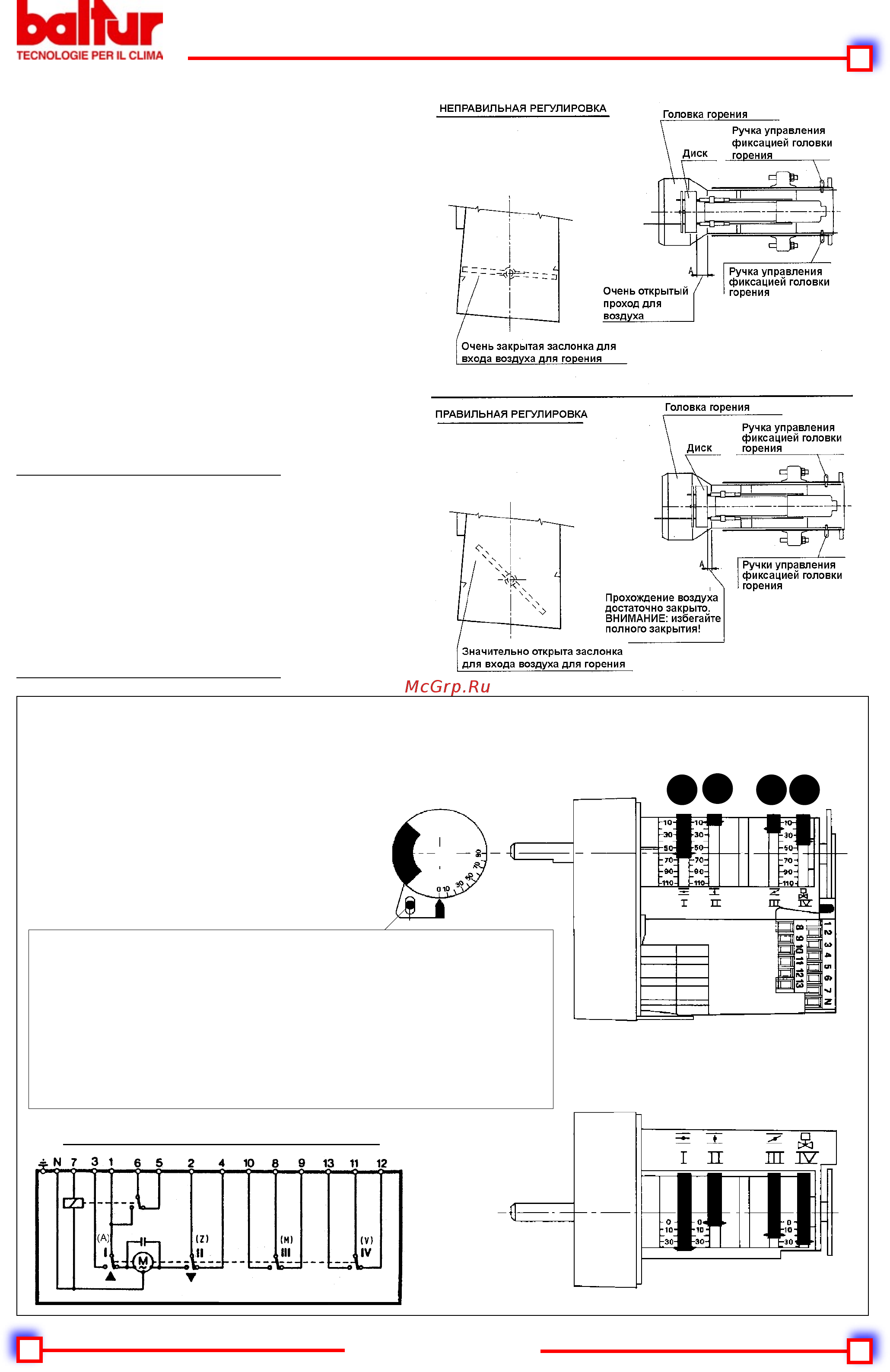

СЕРВОПРИВОД
РЕГУЛИРОВКИ ВОЗДУХА
SQN 30, ПРОДУВ С
ОТКРЫТОЙ ЗАСЛОНКОЙ
(ПОЛОЖЕНИЕ 2-ОЙ
СТУПЕНИ), ВОЗДУХА НЕТ
ПРИ ВЫКЛЮЧЕННОЙ
ГОРЕЛКЕ
Палец, исключающий сцепление двигателя-вала кулачков.
Нажатие пальца приводит к отцепливанию двигателя от вала
кулачков.
Модификацию регулировки кулачков проводите на соответствующих
кольцах красного цвета. Нажатие с достаточным усилием в желаемом
направлении приведёт к перемещению красного кольца относительно
шкалы отсчёта. Указатель красного кольца показывает на соответствующей
шкале отсчёта угол вращения, заданный для каждого кулачка.
A КУЛАЧОК момента срабатывания клапана 2-ой ступени
(должен быть отрегулирован на промежуточное значение
между кулачками 1-ой и 2-ой ступеней)
B КУЛАЧОК регулировки воздуха 1-ой ступени
C КУЛАЧОК закрытой воздушной заслонки
при выключенной горелке
D КУЛАЧОК регулировки воздуха 2-ой ступени
ЭЛЕКТРИЧЕСКАЯ СХЕМА МИКРОДВИГАТЕЛЯ SQN 30
Нарисован в положении, в котором используется
schemeleSQN30.tif
AB
C
D
8653-1.tif
