9 / 33
0006081257_200607

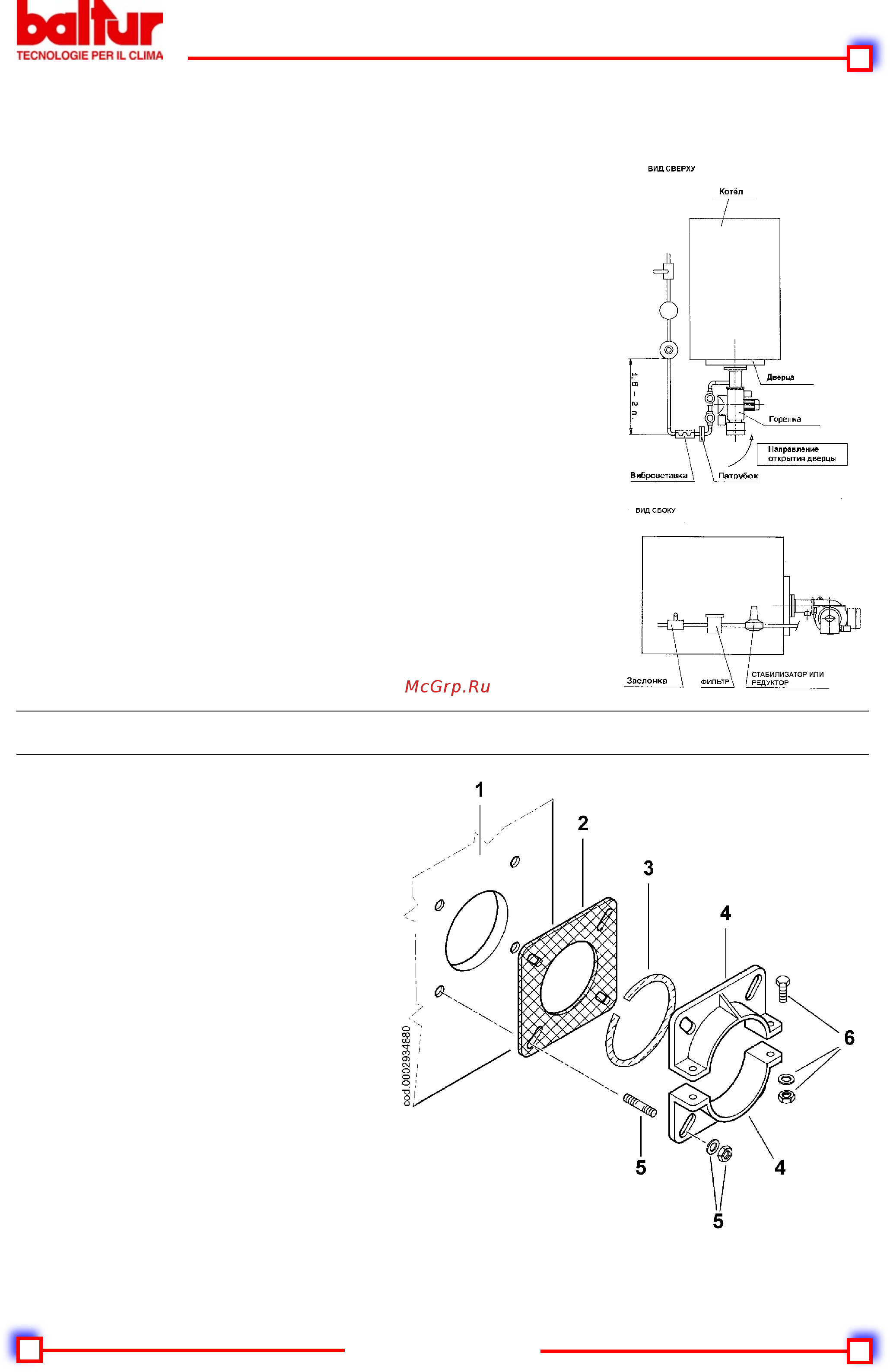

СОЕДИНЕНИЕ ГОРЕЛКИ С КОТЛОМ
МОНТАЖ УЗЛА ГОЛОВКИ
Для размещения изоляционного фланца
2 между горелкой и плитой котла 1
необходимо демонтировать конечную
деталь головки горения.
а) Правильно отрегулируйте положение соединительного фланца 4.
Для этого ослабьте винты 6 так, чтобы головка горения вошла в
топку на длину, рекомендуемую конструктором генератора.
b) Поместите на стакан изоляционную прокладку 3.
с) Закрепите узел головки к котлу (1) при помощи установочных
штифтов, шайб и гаек из комплекта поставки (5).
d) ПРИМ. Полностью закупорьте подходящим материалом зазор
между стаканом горелки и огнестойким отверстием с внутренней
стороны дверцы котла.
1 - Плита котла
2 - Фланец из изоляционного материала
3 - Изоляционный шнур
4 - Крепёжные фланцы горелок
5 - Шпильки, шайбы и гайки
для крепления к котлу
6 - Гайки, винты и шайбы
для фиксации фланца к стакану
ЛИНИЯ ПИТАНИЯ
П р и н ц и п и а л ь н а я с х е м а
л и н и и п и т а н и я г а з а
приводится на рисунке сбоку.
Газовая рампа сертифицирована
в соответствии со стандартом
EN 676 и поставляется клиенту
отдельно от горелки.
Необходимо монтировать
ручной отсечной клапан и
вибровставку, которые должны
размещаться в соответствии
со схемой.
В случае если на газовой рампе
регулятор давления не встроен
в моноблочный клапан, считаем
полезным привести некоторые
практические рекомендации
по установке дополнительных
принадлежностей на газовом
трубопроводе вблизи от горелки:
1) Д л я п р е д о т в р а щ е н и я
сильных падений давления
при включении, необходимо
п р ед у с м от р ет ь от р ез о к
трубопровода длиной 1,5-2
метра между точкой установки
стабилизатора/редуктора
д а в л е н и я и г о р е л к о й .
Даннная труба должна иметь
одинаковый или больший
диаметр, чем соединительный
патрубок горелки.
2) Для достижения лучших
п о к а з а т е л е й р а б о т ы
р е г у л я т о р а д а в л е н и я
уместно монтировать его
на горизонтальной трубе
после фильтра. Регулятор
д а вл е н и я га з а д о л ж е н
быть настроен тогда, когда
работает при максимальном
расходе, действительно
и с п ол ь з у м о м го р ел к о й .
Давление на выходе должно
регулироваться на значение,
меньшее максимального
в ы д а в а е м о г о р а с х о д а
(расход, который получается
о т к р у ч и в а н и е м в и н т а
регулировки до концевого
с т о п о р а ) ; д л я о с о б ы х
случаев - закручиван ие
в и н т а р е г у л и р о в к и
пр и ведёт к увел и ч е н и ю
д а в л е н и я н а в ы х о д е
регулятора, откручивание - к
уменьшению.
8780_ru.tif
ПРИНЦИПИАЛЬНАЯ СХЕМА ДЛЯ УСТАНОВКИ
ЗАСЛ ОНК А - ФИ Л ЬТР - СТА Б ИЛИ З АТОР
В ИБРО ВСТА В К А -ОТКРЫВ А ЮЩИЙСЯ
ПАТРУБОК
0002934880
