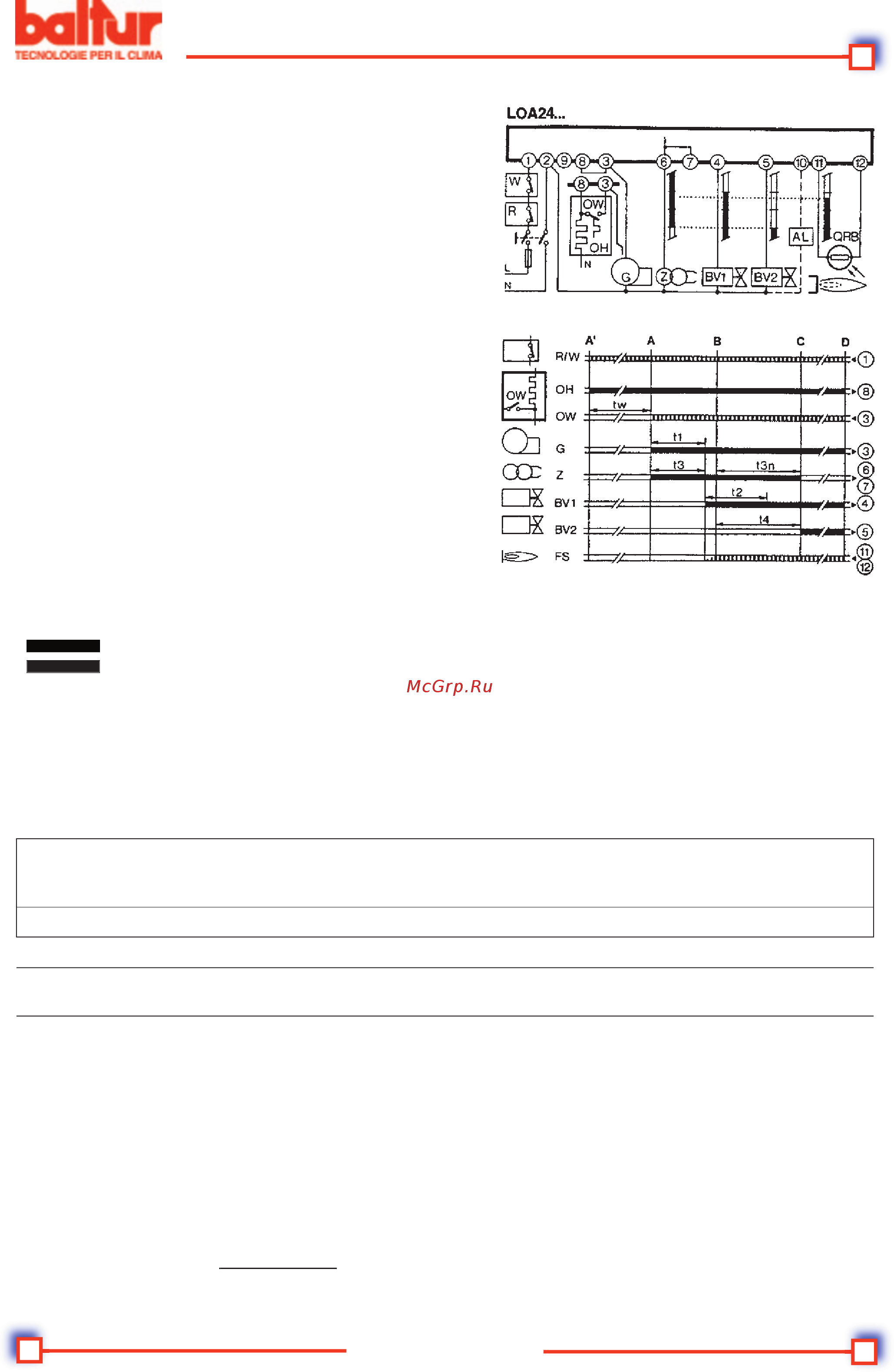

![Baltur BTL 4P [10/18] Подготовка к розжигу](/views2/1423601/page10/bga.png)
8 / 15
0006081228_2002/11
Странный свет / преждевременное включение
Во время предварительного продува и/или предварительного
включения не должно поступать никакого сигнала
пламени. Если же сигнал поступает, например, из-
за преждевременного включения по причине плохой
герметичности электроклапана, внешнего освещения,
короткого замыкания фоторезистора или соединительного
кабеля, из-за неисправности усилителя сигнала пламени
и т. д., по окончании предварительного продува и
защитного времени блок контроля блокирует горелку
и препятствует поступлению топлива даже в течение
защитного времени.
Отсутствие пламени
При отсутствии пламени в конце защитного времени блок
вызывает мгновенный останов горелки.
Отсутствие пламени во время функционирования
При отсутствии пламени во время функционирования блок
прерывает подачу топлива и аватоматически повторяет пуковую
программу: по истечение времени t4» пусковая программа
заканчивается. При каждом аварийном останове менее, чем
за 1 секунду, прекращает поступать напряжение на клеммы
3-8-1; а на клемме 10 можно на расстоянии сигнализировать
о блокирующем останове. Восстановить работу блока можно
где-то после 50 секунд с момента блокировки.
ПОДГОТОВКА К РОЗЖИГУ
Убедитесь, что подобранная форсунка (угол впрыска 60°) подходит к мощности котла. В таблице приводятся
значения подачи в кг/ч дизельного топлива с учётом размеров форсунки и давления насоса (обычно 22 бар для
2-ой ступени). Необходимо учитывать, что 1 кг диз. топлива соответствует, приблизительно, 10200 Ккал.
Убедитесь в том, что на трубе обратки в цистерну не закрыты вентили, заглушки и т. д..
Наличие преграды может привести к поломке уплотнительного органа, расположенного на вале насоса.
Закройте главный выключатель и термостаты котла для пуска двигателя и трансформатора розжига, а
приблизительно после 10 секунд сработает электроклапан. Как только он сработает выставите фоторезистор
под яркий источник света для того, чтобы горелка не заблокировалась. После заполнения трубопроводов
(выход топлива из форсунки) остановите горелку и вновь поместите фоторезистор в гнездо.
ПРИМ. Может понадобиться выпустить воздух. Для этого ослабьте спрециальный патрубок на насосе
(см. BT 8945/2).
Не освещайте
Не освещайте
фоторезистор до срабатывания электроклапана, так как в этом
случае заблокируется блок управления.
Обозначения Программы
Выходной сигнал блока
Необходимые сигналы на входе
A’ Начало пуска горелки с пред.
подогревателем диз. топлива “OH”
A Начало пуска горелки без пред.
подогревателя диз. топлива
B Наличие пламени
C Нормальное функционирование
D Останов регулировки посредством "R”
tw Время на пред. подогрев диз. топлива
до момента получения разрешения на
функционирование от контакта “OW”
(термостат минимума)
t1 Время предварительного продува
t3 Время предварительного розжига
t2 Защитное время
t3n Время построзжига
t4 Интервал между наличием пламени и
срабатыванием второго клапана на клемму 5
Выходной сигнал блока
Необходимые сигналы на входе
Необходимые сигналы на входе
Необходимые сигналы на входе
ХАРАКТЕРИСТИКИ БЛОКА УПРАВЛЕНИЯ
Напряжение Тип Защита при Пред. Пред. Защитное Пост- Интервал
низ. напряж-ях вентиляция розжиг время розжиг
В~ t1 t3 t2max t3n BV1-BV2=t4
220/240 LOA 24.171B27 ДА 13 с 13 с 10 с 15 с 15 с
низ. напряж-ях вентиляция розжиг время розжиг
220/240 LOA 24.171B27 ДА 13 с 13 с 10 с 15 с 15 с
