Baltur BTL 4P [7/18] Технические характеристики
![Baltur BTL 4P [7/18] Технические характеристики](/views2/1423601/page7/bg7.png)
5 / 15
0006081228_2002/11
N° 0002270660
ИСПР. 25/09/00

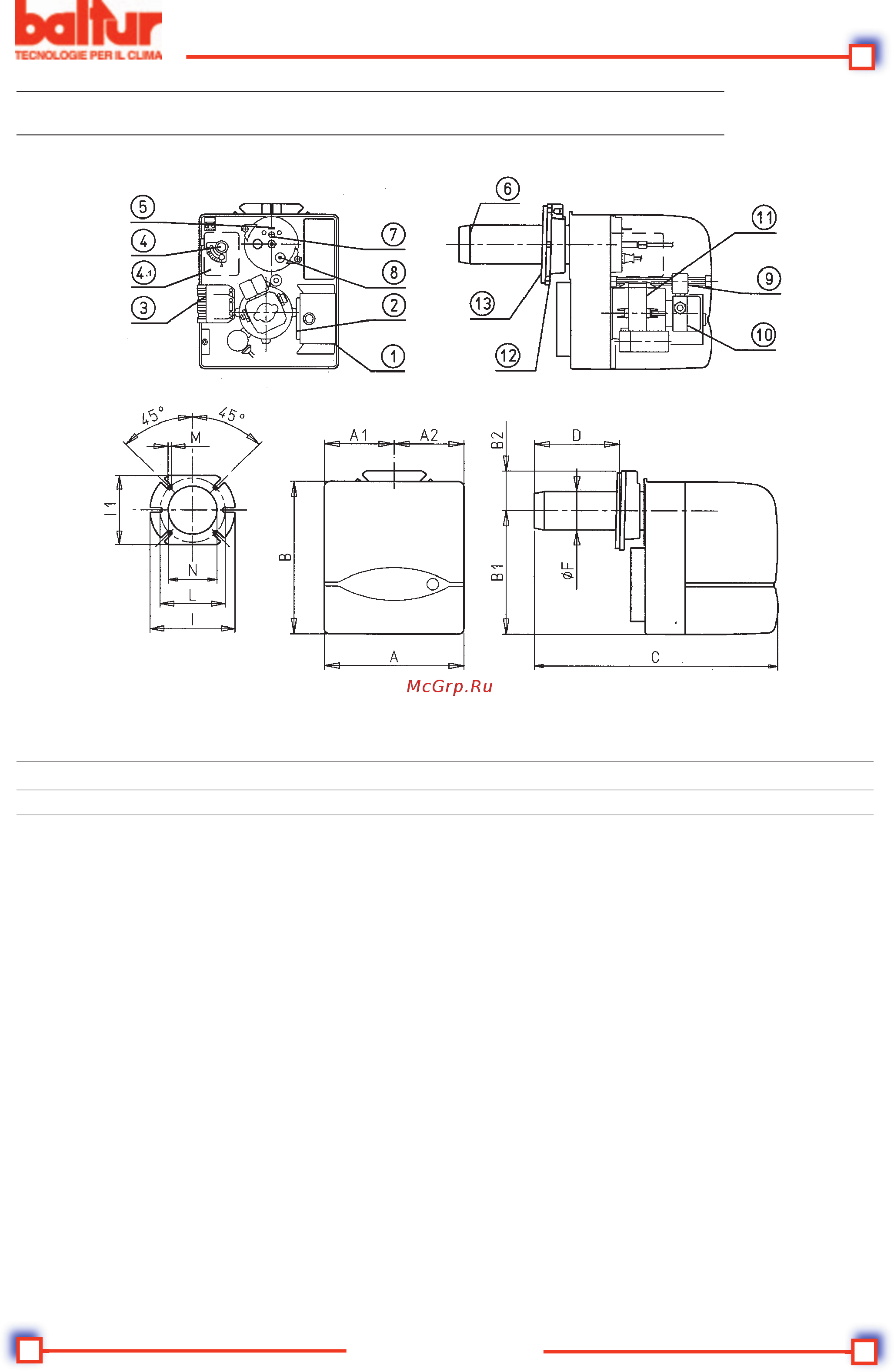

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
A A1 A2 B B1 B2 C D D F I I1 L L M N
МИН. МАКС. МИН. МАКС.
BTL 4P
245 122,5 122,5 270 218,5 70 410 50 105 80 170 140 130 155 M8 85
BTL 6P
245 122,5 122,5 270 218,5 70 455 50 150 90 170 140 130 155 M8 95
BTL 10P
245 122,5 122,5 270 218,5 70 480 70 158 90 170 140 130 155 M8 95
1) Блок управления
2) Трансформатор
3) Соединители (7+4 полюсов)
4,1) Серводвигатель для регулировки
воздуха
5) Указатель позиционирования диска
головки
6) Головка горения
7) Винт регулировки диска головки
8) Фоторезистор
9) Электроклапан
10) Насос для диз. топлива
11) Двигатель
12) Соединительный фланец горелки
13) Изоляционная прокладка
