9 / 15
0006081228_2002/11
РОЗЖИГ И РЕГУЛИРОВКА
Проверьте, что отсутствует электрическое соединение (перемычка) между клеммами термостата второй
ступени, и, что, сам термостат не соединён. При помощи кулачка регулировки пламени второй ступени
поместите воздушную заслонку в положение, которое считаете необходимым для подачи количества
воздуха, соответствующего расходуемому топливу на первой ступени (см. BT 8920/2 и BT 8943/1). Закройте
главный выключатель для подключения горелки и её розжига. При работающей на первой ступени горелке
исправьте при необходимости расход воздуха для горения, используя для этой цели специальный кулачок
регулировки пламени 1-ой ступени.
После регулировки выключьте горелку, а затем повторно включите для того, чтобы проверить исправный
розжиг. Напоминаем, что обычно, для получения плавного розжига необходимо настроить воздух на самое
маленькое значение. Если розжиг плавный, отключите горелку от главного выключателя и напрямую
подключите (перемычка) клеммы термостата второй ступени. Специальным кулачком отрегулируйте
воздух для горения на такое положение, которое считаете необходимым для подключения второй ступени
(смотрите BT 8920/2 и BT 8943/1). Снова включите горелку, которая начнёт работу на первой и второй
ступенях. При помощи кулачка регулировки воздуха для пламени второй ступени настройте подачу с учётом
специфических условий. На горелке имеется винт регулировки позиции диска пламени; данное устройство
позволяет улучшить процесс горения сокращением или увеличением воздушного зазора между диском
и головкой. Обычно зазор необходимо уменьшить (откручивание винта 2) в том случае, когда подача
топлива - маленькая, и пропорционально увеличить (закручивание винта 2), когда горелка работает на
высоком расходе топлива (смотрите рис. 0002933230). Обычно, после изменения позиции диска пламени,
необходимо исправить положения воздушной заслонки, а
вслед за этим
вслед за этим
, проверить, что процесс горения
происходит правильно.
ТЕХОБСЛУЖИВАНИЕ
После завершения отопительного сезона уместно выполнить чистку фильтра, головки горения (диска,
изоляторов, электродов, форсунок), пропускные отверстия воздуха для горения и фоторезистор. Для
чистки пропускных отверстий форсунок используйте мягкий материал (дерево, пластмасса). Рекомендуется
заменять форсунку каждые 12 месяцев функционирования.

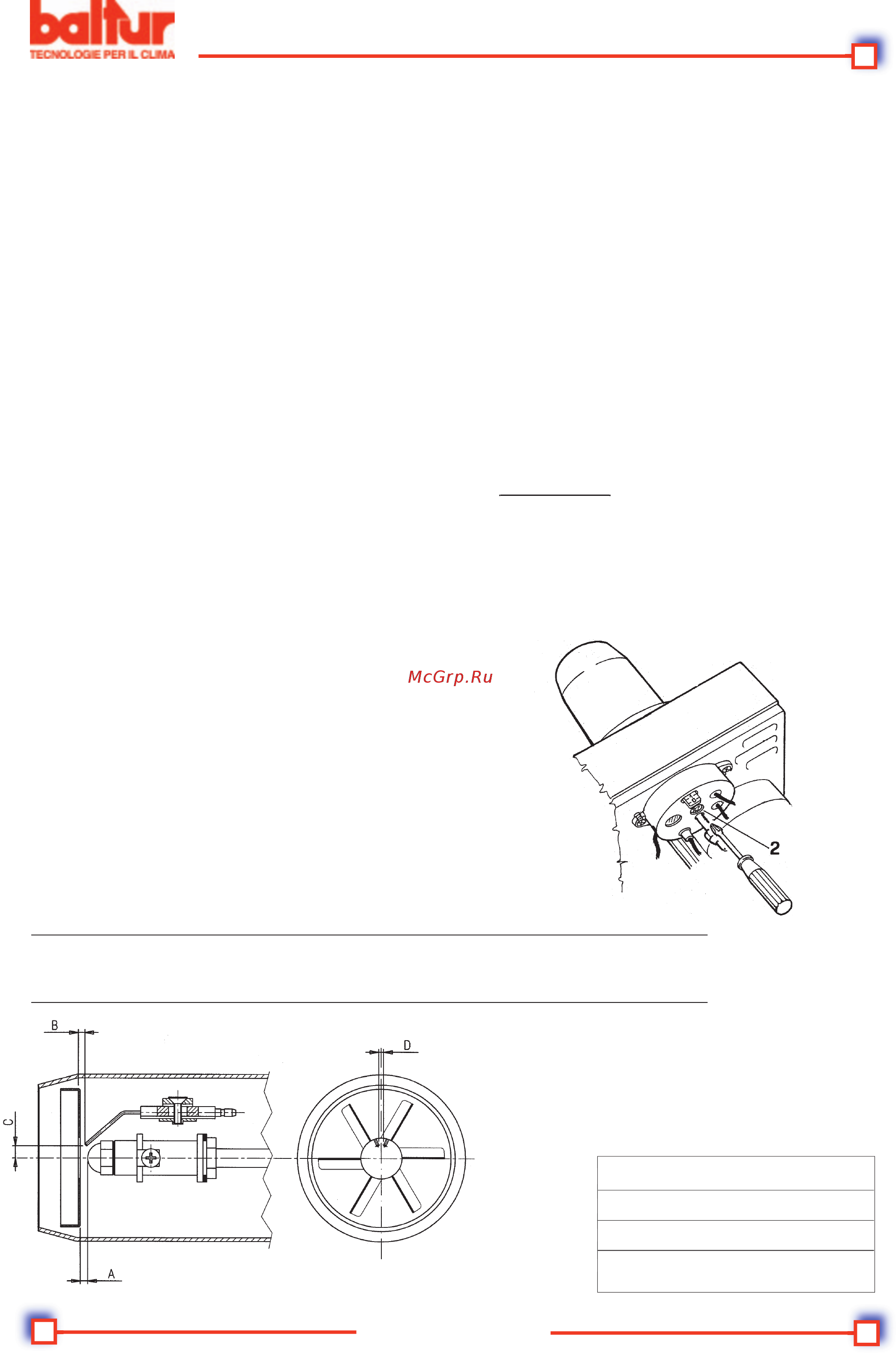

2 РЕГУЛИРОВКА ПОЗИЦИИ ДИСКА ПЛАМЕНИ
0002933230
ПРИНЦИПИАЛЬНАЯ СХЕМА РЕГУЛИРОВКИ ВОЗДУХА И
РАСПОЛОЖЕНИЕ ДИСКА - ЭЛЕКТРОДОВ
N° 0002933350
ИСПР. 11/10/00
После монтажа форсунки проверьте правильное
позиционирование электродов и диска в соответствии
с нижеуказанными в мм. отметками. Будет хорошим
правилом если Вы проверите отметки после выполнения
операций на головке.
ПРИМ. Во избежание повреждений опоры или пред.
подогревателя выполняйте монтаж / демонтаж
форсунки при помощи ключа или контрключа.
МОД. A B C D
BTL 4P 3 0 6 2,5
BTL 6P 3 2 6 3
BTL 10P 3 2 6 3
МОД. A B C D
BTL 4P 3 0 6 2,5
BTL 6P 3 2 6 3
BTL 10P 3 2 6 3
