10 / 15

0006081228_2002/11

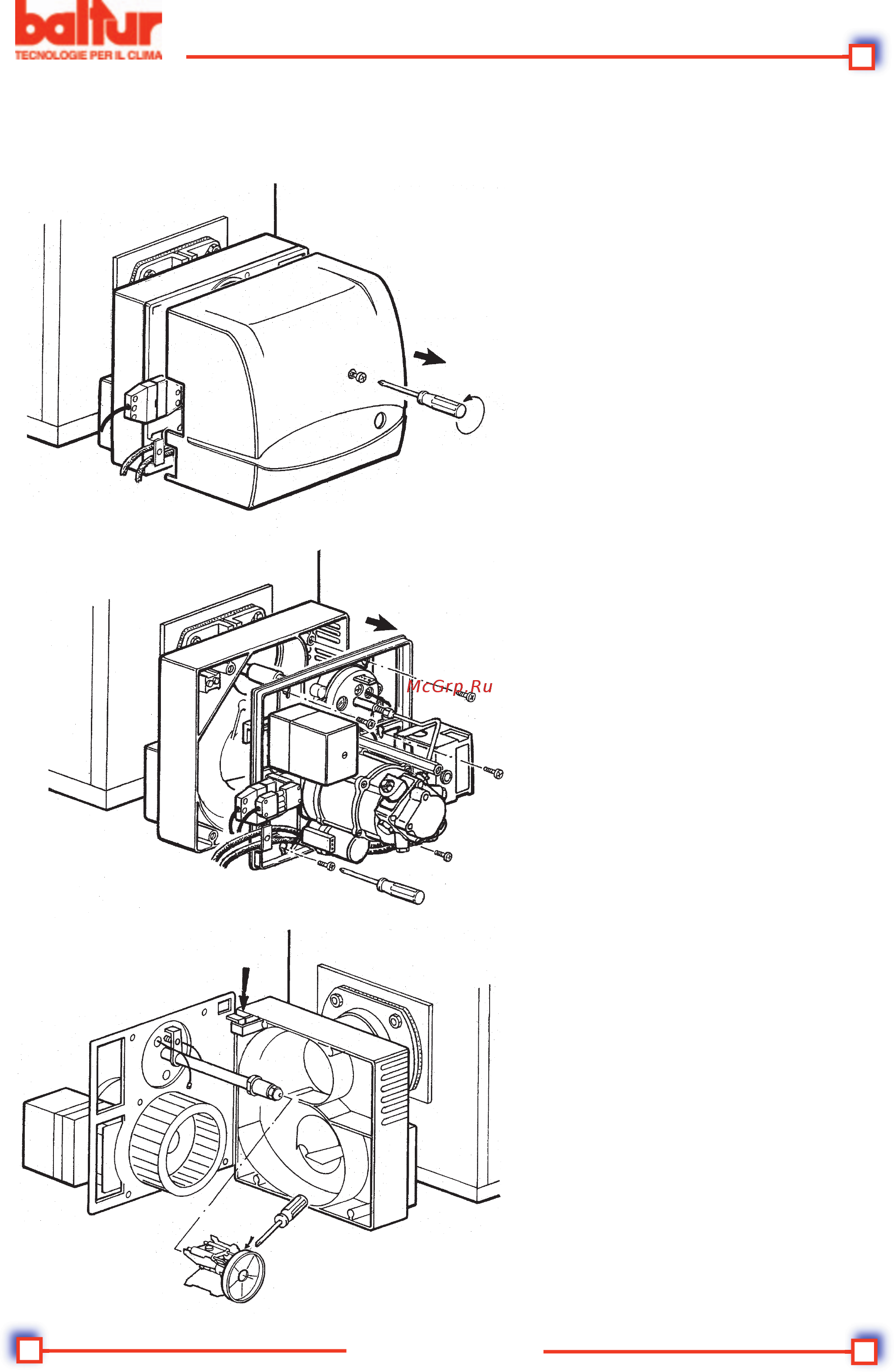

Большую часть компонентов можно проконтролировать, убрав кожух; для проверки головки необходимо

демонтировать держащую компоненты пластину, которую можно повесить на корпус горелки двумя

способами для облегчения операций. Двигатель, трансформатор и электроклапан соединены посредством

соединителя, фоторезистор позиционируется надавливанием.

3) Пластину необходимо повесить, как

указано на рис. C.

1) Открутите винт крышки для доступа к

внутренней части горелки.

2) Открутите 4 винта с пластины, как

указано, для того, чтобы получить

доступ к форсунке, электродам и пред.

подогревателю при наличии.

Рис. A

Рис. B

Рис. C
