Baltur BTL 4P [6/18] Рабочий диапазон

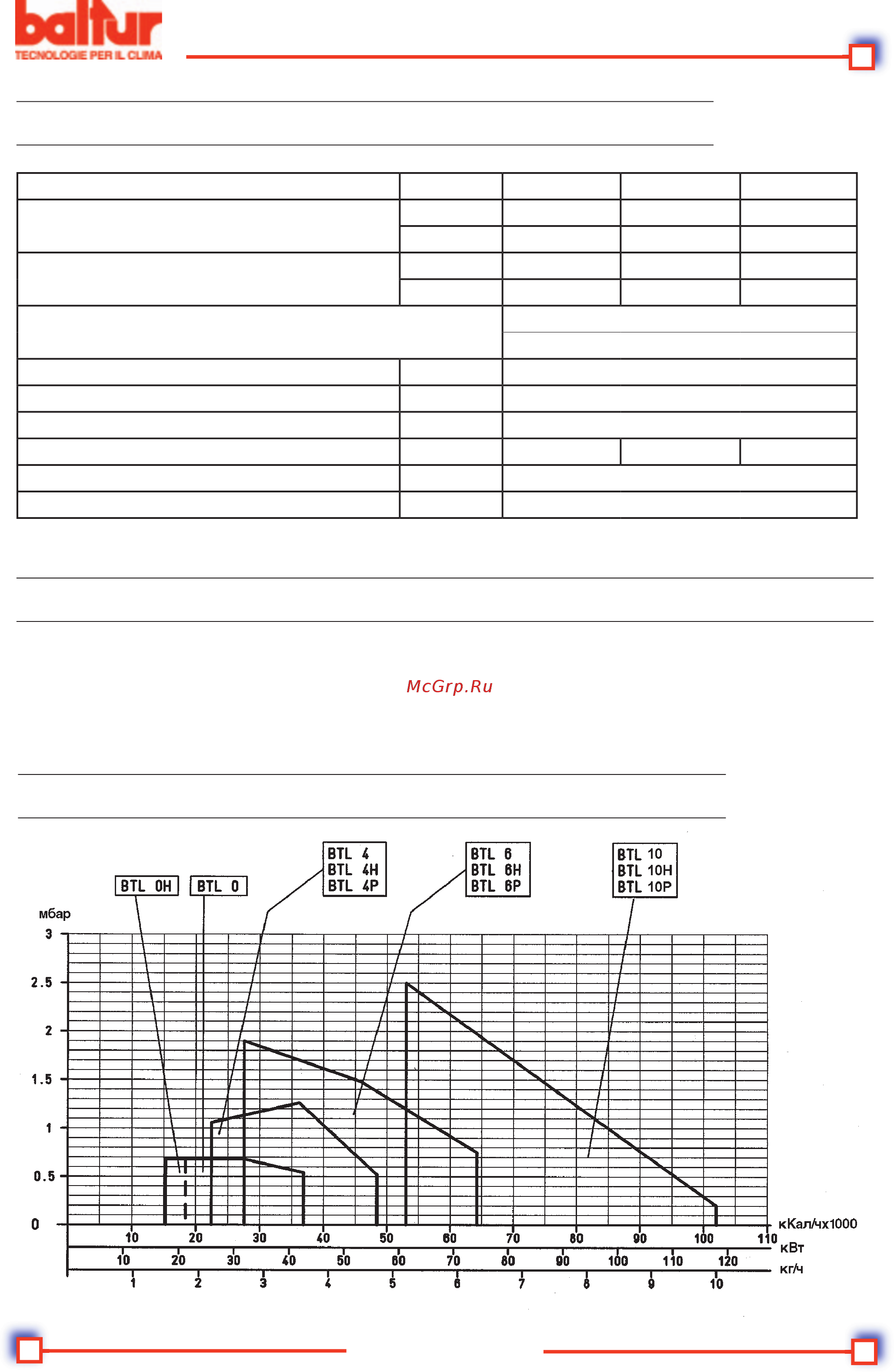

![Baltur BTL 4P [6/18] Рабочий диапазон](/views2/1423601/page6/bg6.png)
4 / 15
0006081228_2002/11
N° 0002270660
ИСПР. 25/09/00
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
*) Полное поглощение на фазе пуска с включенным трансформатором розжига.
МОД.
BTL 4P
BTL 6P
BTL 10P
РАСХОД
мин. кг/ч
2,20
2,70
5,10
макс. кг/ч
4,7
6,3
10,0
Тепловая мощность
мин. кВт
26,0
31,9
60,2
макс. кВт
56,1
74,3
118,0
Макс. вязкость топлива (диз. топливо)
5,5 cst / 20° C
1,5° E / 20° C
Электрическое питание
1 ~ 230 В ±10% - 50 Гц
Двигатель крыльчатки
кВт
0,11
ТРАНСФОРМАТОР РОЗЖИГА
30 мA - 2x10 kВт
Поглощаемая электрическая мощность *)
кВт
0,180
0,180
0,180
Вес
кг
12
Тип функционирования
2 Ступени (скачок давления)
N° 0002922250
ИСПР. 28/11/00
РАБОЧИЙ ДИАПАЗОН
МАТЕРИАЛ В КОМПЛЕКТЕ
Изоляционная прокладка - 1
Гибкий шланг - 2 1/4” x 3/8” x 1200
Плоские шайбы M8 - 4
Винт с шестиг. гол. M8 x 40 - 4
Фильтр линии 3/8” - 1
Винт M8 х 25 - 1
Ниппель 3/8” - 2
0002922250_ru
Содержание
- Ce0085 dvgw 3
- Сертификат соответствия 3
- _2002 11 4
- Введение 4
- Горелки 4
- Общие предупреждения 4
- Особые предупреждения 4
- По безопасной эксплуатации горелки 4
- Предупреждения для пользователя 4
- _2002 11 5
- Дымоходы для котлов с высоким кпд и им подобные 5
- По безопасной эксплуатации горелки 5
- Подача газа дизельного или другого вида топлива общие предупреждения 5
- Предупреждения для пользователя 5
- Электрическое питание 5
- Материал в комплекте 6
- Рабочий диапазон 6
- Технические характеристики 6
- N 0002270660 7
- Блок управления 2 трансформатор 3 соединители 7 4 полюсов 4 1 серводвигатель для регулировки 7
- Воздуха 7
- Головка горения 7 винт регулировки диска головки 8 фоторезистор 9 электроклапан 10 насос для диз топлива 11 двигатель 12 соединительный фланец горелки 13 изоляционная прокладка 7
- Головки 7
- Испр 25 09 00 7
- Технические характеристики 7
- Указатель позиционирования диска 7
- 35 2 35 8
- 40 3 40 8
- 45 4 45 8
- H l общая 8
- Гидравлические соединения 8
- Метры ø i 10 мм 8
- Метры ø i 10 мм метры ø i 10 мм 8
- Метры метры 8
- Метры метры ø i 10 мм 8
- Метры метры метры 8
- Соединительные трубы цистерны горелки должны быть герметичными рекомендуется использовать медные или стальные трубы с подходящим диаметром на концах жёстких трубопроводов должны быть монтированы отсекающие вентили для топлива на всасывающих трубопроводах за вентилем монтируется фильтр к которому подключается гибкий шланг патрубка на всасывании насоса горелки фильтр гибкий шланг и соответствующие соединительные ниппели содержатся в комплекте горелки на насосе расположены специальные соединения служащие для подключения контрольных приборов манометр и вакуумметр для надёжного функционирования и без шума необходимо чтобы разряжение на всасывании не превышало 35 cm hg равных 0 46 бар макс давление на всасывании и обратке 1 5 бар 8
- Крепление к котлу 9
- Схема позиционирования гибких шлангов 9
- Подготовка к розжигу 10
- Характеристики блока управления 10
- Принципиальная схема регулировки воздуха и 11
- Расположение диска электродов 11
- Розжиг и регулировка 11
- Неисправности в функционировании 13
- Природа неисправности возможная причина способ устранения природа неисправности возможная причина способ устранения природа неисправности возможная причина способ устранения 13
- Bt 8945 3 14
- Деталь насос suntec at3 45c 9558 14
- Испр 14 02 01 14
- Connectron lks 120 02 b5 5 51 15
- N 8943 1 15
- N bt 8920 2 15
- Горение при помощи подходящих инструментов 15
- Испр 14 02 01 15
- Общего расхода воздуха 15
- Приблизительная регулировка серводвигателя для первого включения для первого пуска кулачки отрегулируйте приблизительно так кулачок регулировки воздуха 1 ой ступени голубого цвета 25 кулачок регулировки воздуха 2 ой ступени красного цвета 50 кулачок срабатывания топливного клапана 2 ой ступени чёрного цвета 40 15
- Прим положение кулачков должно соответствовать действительной подаче топлива проверьте 15
- Расход воздуха в положении пламени 1 ой ступени должно по крайней мере соответствовать расход воздуха в положении пламени 1 ой ступени должно по крайней мере соответствовать 15
- Серводвигатель привода воздушной заслонки 15
- N bt 2127 1 16
- Испр 24 07 00 16
- Электрическая схема btl 4p 6p 10p 16
- Электрические соединения электрические линии должны проходить вдали от горячих частей рекомендуется чтобы все соединения выполнялись при помощи гибких проводов минимальное сечение проводников 1 5 м 16
- G p h гал ч 17
- Pci низшая теплота сгорания 17
- _2002 11 17
- Давление насоса 17
- Квт 860 ккал 17
- Мбар 10 мм вс 100 пa 17
- Плотность густого 7 9 e 0 970 0 980 pci 9650 17
- Плотность диз топлива 0 820 0 830 pci 10150 17
- Плотность домашнего 3 5 e 0 940 pci 9700 17
- Плотность специального 0 900 pci 9920 17
- Расход на выходе форсунки 17
- Таблица расхода форсунок для дизельного топлива 17
