deutsch
14
LX LXD
Einzelpumpen Zwillingspumpen
LX 325, LX 401, LX 402 LXD 401, LXD 402 0,1 bar
LX 326, LX 403 LXD 403 0,1 bar
LX 502 0,1 bar
LX 503, LX 504 LXD 503, LXD 504 0,2 bar
LX 652 0,5 bar
LX 653, LX 654, LX 655 LXD 653, LXD 654, LXD 655 0,6 bar
LX 802, LX 803 LXD 802, LXD 803 0,6 bar
HX HXD
Einzelpumpen Zwillingspumpen
HX 402, HX 402-1 HXD 402-1 0,4 bar
HX 501, HX 502,
HX 501-1, HX 502-1 HXD 501-1, HXD 502-1 0,5 bar
HX 652 HXD 652 1,0 bar
HX 802 HXD 802 1,6 bar
Die Werte gelten bis 500 m über Meeresspiegel.
Zuschlag für grössere Höhen:
0,01 bar pro 100 m Höhenzuwachs.
Zuschlag für: 90 °C 0,35 bar
110 °C 1,10 bar
140 °C 3,30 bar

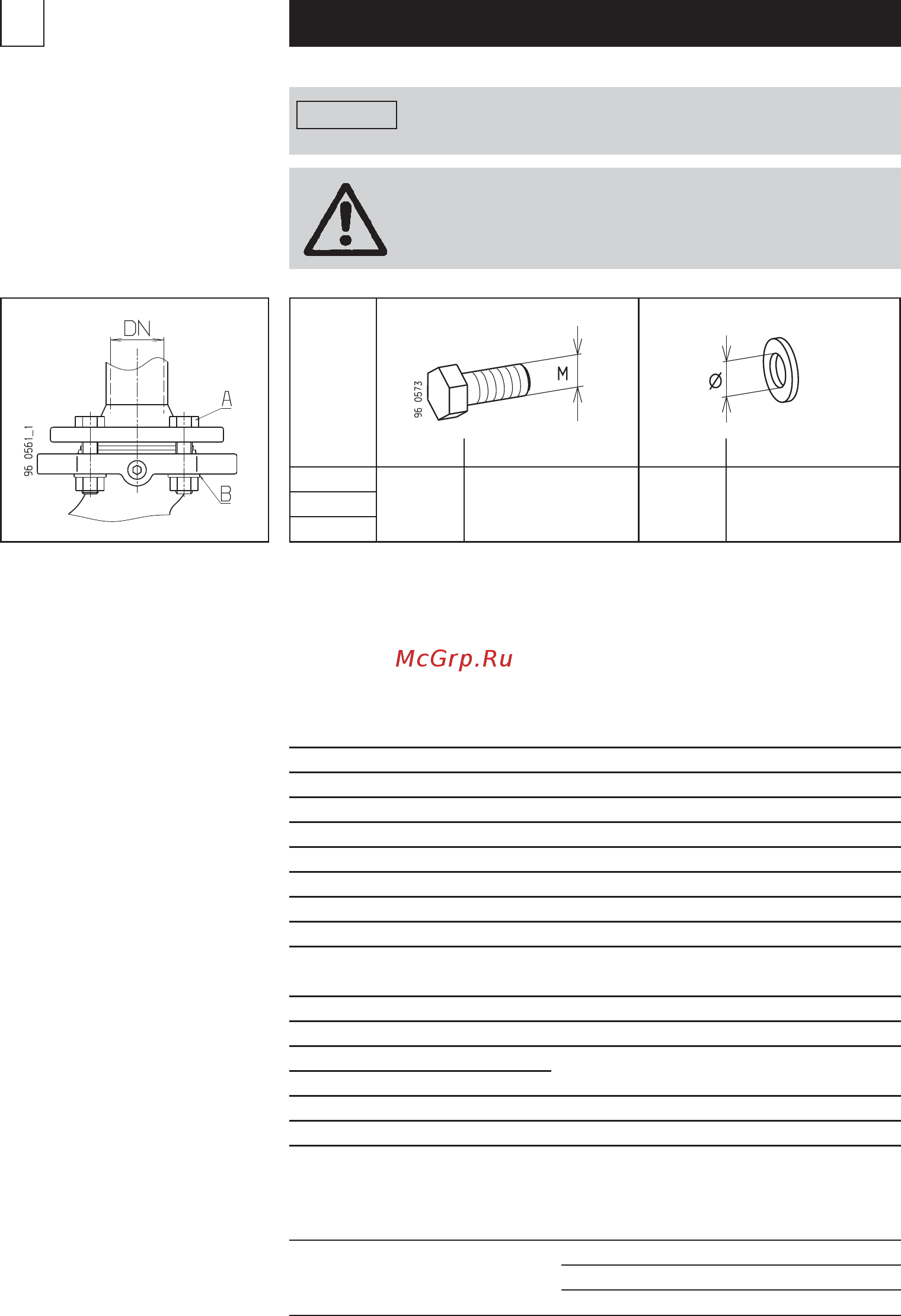

4.6 Flanschanschluss
Die Pumpenflansche sind
mit Befestigungslöcher
PN6 / PN10 / PN16 gebohrt.
Für eine sichere Verschrau-
bung der Flansche
müssen die mitgelieferten
Unterlegscheiben «B» auf der
Pumpenseite montiert werden.
PN 6 PN 10 / PN 16 PN 6 PN 10 / PN 16
DN 40
DN 50 M 12 M 16 Ø 14 Ø 18
DN 65
AB
Für den jeweiligen Nenndruck PN
die entsprechenden Schrauben verwenden.
Sicherungselemente (z.B. Federringe)
sind nicht zulässig.
Achtung
Zulässige Schraubenanzugsmomente:
bei M 12 ➜ 40 Nm
bei M 16 ➜ 95 Nm
Die Montage von Kombi-Flansch mit Kombi-Flansch
ist nicht zulässige.
4.7 Mindestdruck
Der Mindestdruck am
Pumpensaugstutzen
bei 75 °C zur sicheren
Schmierung der Gleitlager:
