русский
54
LX LXD
Одноцилиндровые насосы Сдвоенные насосы
LX 325, LX 401, LX 402 LXD 401, LXD 402 0,1 бар
LX 326, LX 403 LXD 403 0,1 бар
LX 502 0,1 бар
LX 503, LX 504 LXD 503, LXD 504 0,2 бар
LX 652 0,5 бар
LX 653, LX 654, LX 655 LXD 653, LXD 654, LXD 655 0,6 бар
LX 802, LX 803 LXD 802, LXD 803 0,6 бар
HX HXD
Одноцилиндровые насосы Сдвоенные насосы
HX 402, HX 402-1 HXD 402-1 0,40 бар
HX 501, HX 502,
HX 501-1, HX 502-1 HXD 501-1, HXD 502-1 0,50 бар
HX 652 HXD 652 1,00 бар
HX 802 HXD 802 1,60 бар
Данные значения применимы для высоты до 500 м (1640 фт)
над уровнем моря.
Увеличение давления для больших высот:
0,01 бар на каждые 100 м (328 фт) высоты сверх нормы.
Дополнительное 90 °C 0,35 бар
давление для: 110 °C 1,10 бар
140 °C 3,30 бар
4.7 Минимальное давление
Для надёжной работы
насоса (смазка подшипников
скольжения) необходимо
обеспечить следующий
минимальный подпор на
всасе насоса (при 75 °С):
Допустимый момент затяжки винта:
для M 12 ➜ 40 Нм
для M 16 ➜ 95 Нм
Установка одного комплекта фланцев
с другим комплектом фланцев не допускается.
PN 6 PN 10 / PN 16 PN 6 PN 10 / PN 16
DN 40
DN 50 M 12 M 16 14 18
DN 65
Используйте соответствующие винты
для установленного значения номинального
давления PN.
AБ
Использование защитных элементов
(например, пружинных шайб) не допускается.
Предупреждение

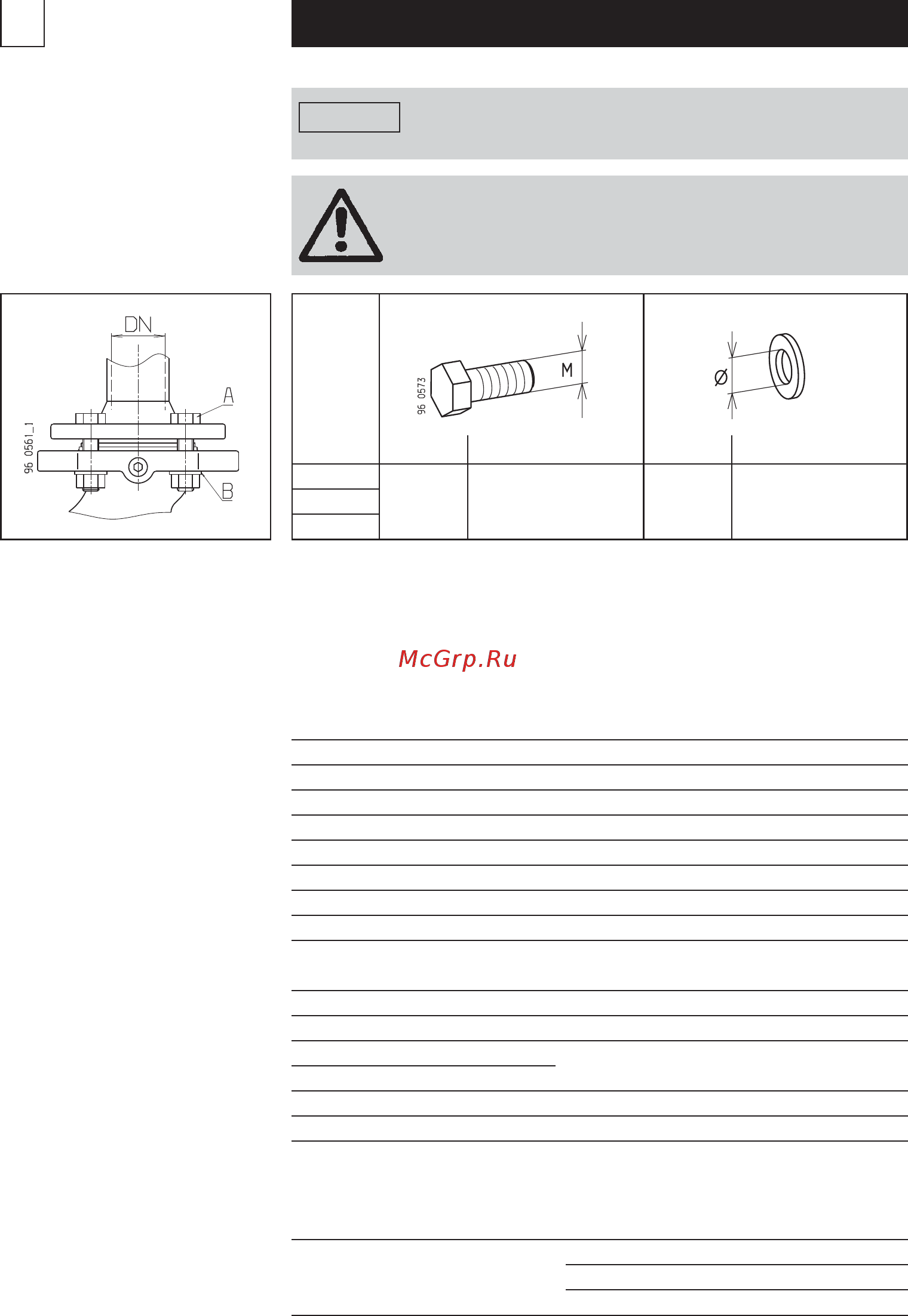

4.6 Фланцевое соединение
В фланцах насоса высверлены
установочные отверстия
PN6/PN10/PN16.
В комплект поставки входят
плоские шайбы «B», которые
следует установить на
стороне насоса для прочного
закрепления фланцев.
