![Biral LX 502 [26/60] English](/views2/1425057/page26/bg1a.png)
Never insert the plug (rpm) into a different socket
when live! Switch off the supply current before
the plug is inserted or pulled out.
To change sockets, release the 2 screws, after the plug has been
inserted into a different socket, screw the 2 screws tight again.
Switch on current.
5.3 Frequency converter
To regulate frequence converter cannot be used (noise).
6.2 Direction of rotation
- Simple rotation direction check by
press button
(two available);
compare the motor shaft’s direction of rotation with the direction
of rotation stated on the type plate.
- Rotation direction check with screw plug (without press button);
release
screw plug
. Depending on the temperature and system
pressure, hot pumping medium can escape in the form of liquid
or steam. There is a risk of scalding. Compare the motor shaft’s
direction of rotation with the direction of rotation stated on
the type plate.
Tighten screw plug again.
Note: If the motor rotates incorrectly, the pump performance
is considerably reduced.
If the direction of rotation is wrong, switch off the power supply
and interchange two phases on the terminals U1, V1, W1
in the terminal box.
6. Commissioning/Operating check
6.1 General remarks
Fill the system correctly and deaerate it.
Only put the pump into operation when the plant has been filled.
Switch on the power supply.

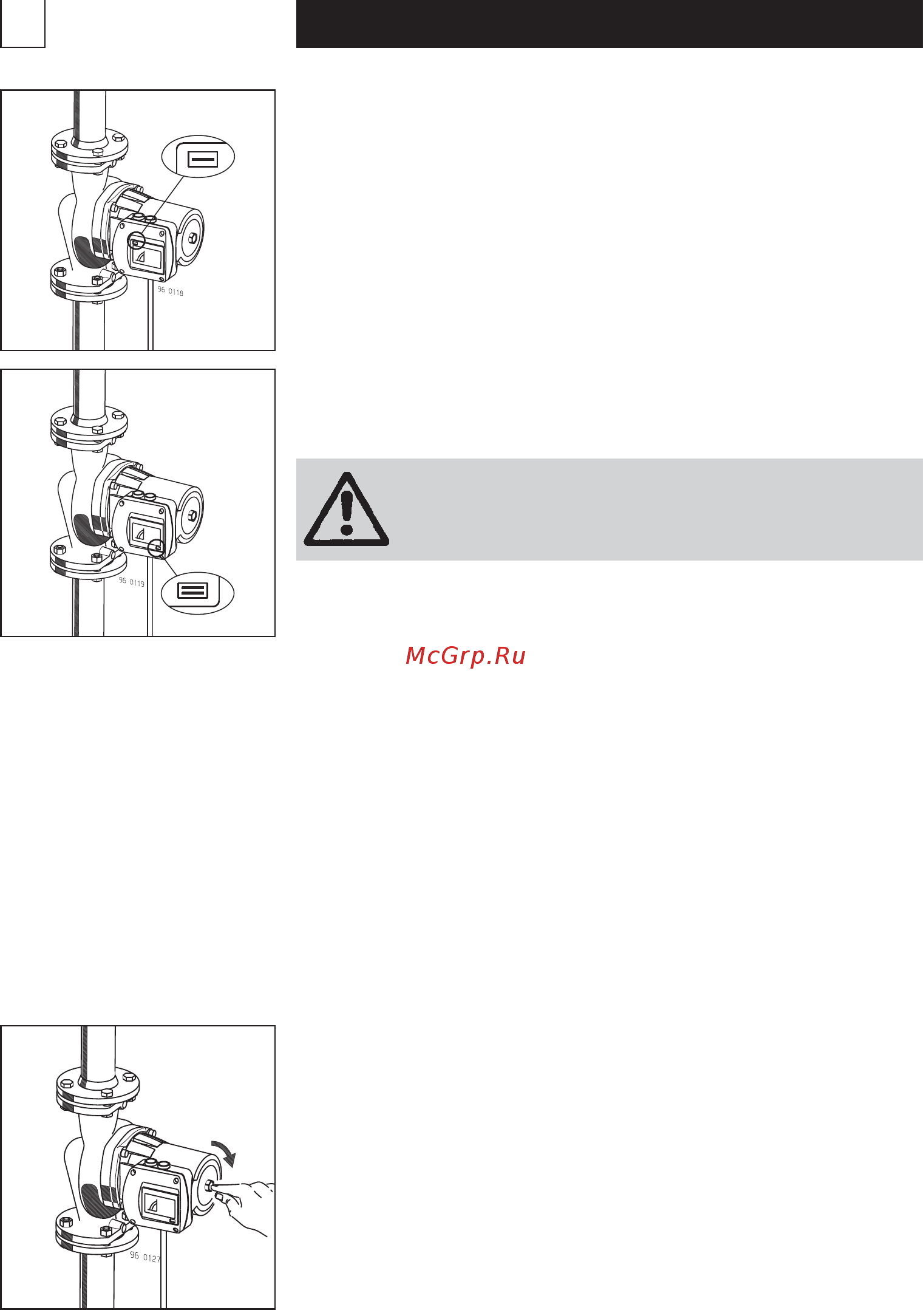

5.2 Power setting
The motor has two speed settings.
The changeover to the other speed is made manually by inserting
the plug into a different socket.
With plug
Type A,
2 speeds can be set manually.
In the window then appears:
I = low rpm
In the window then appears:
II = high rpm
english
26
