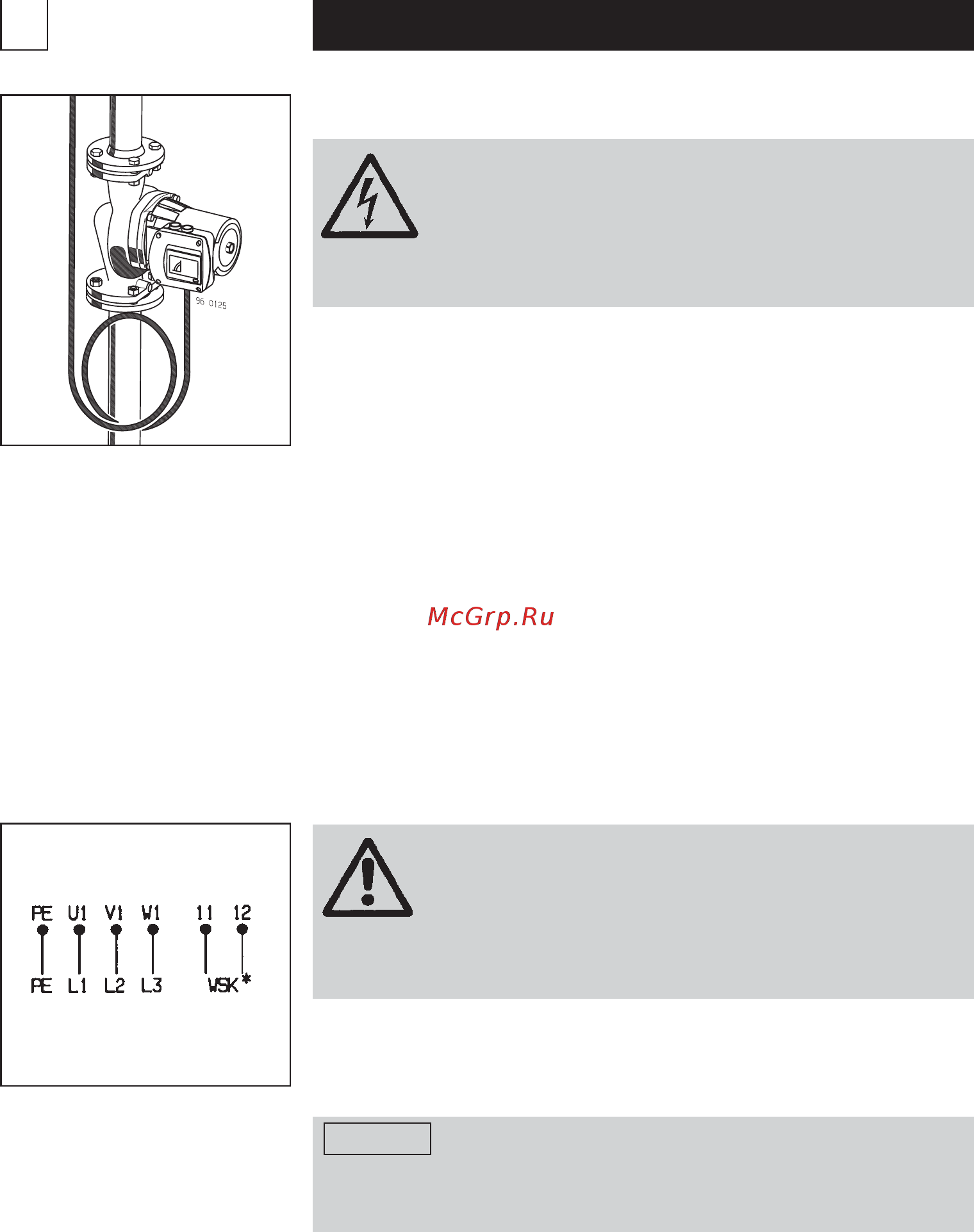

Biral HX 502-1 [55/60] Подключение к элекрической сети
![Biral HX 502-1 [55/60] Подключение к элекрической сети](/views2/1425057/page55/bg37.png)
Подключение к электрической сети должно
проводиться специалистом.
Следует принимать во внимание предписания
местных предприятий занимающихся
электроснабжением (EVU).
Принимать во внимание предписания NIN
(CENELEC)
5. Подключение к элекрической сети
В случае повышенной температуры воды (выше 80 °C), используйте
соответствующую термостойкую соединительную линию.
Соединительная линия не должна прикасаться к трубопроводу
или корпусам насоса и двигателя. При использовании
сдвоенных насосов (серия LXD ...) к каждому двигателю насоса
должен быть подведен отдельный провод с многополюсным
переключателем (надежность эксплуатации!).
Необходимо обеспечить защиту от попадания кабеля по проводу
электропитания в клеммную коробку через входную манжету
Предохранитель:
(номинальная сила тока × 1,5) макс. 16 A, инерционный
Поперечное сечение провода: макс. 2,5 мм
2
.
Пусковой ток: макс. 3× номинальную силу тока.
Электрическое соединение должно производиться в соответствии
с шильдиком с техническими характеристиками. Для облегчения
замены насосы в будущем необходимо оставить запас провода
свернутого в кольцо.
5.1 Штекер типа A (3× 400 В~)
При несоответствующем напряжении двигатель
может выйти из строя.
Необходимо подсоединить защиту двигателя
(CEC, 11,12). (Дополнительный блок управления
BC 712 W, BC 752 и т. д.)
Примечание:
- При использовании источника питания 1× 230 В~/3 × 230 В~
потребуется штекер типа В.
- Для внешнего переключения скоростей, шаг I, II.
Предупреждение
Штекер типа A:
Схема подключения
3× 400 В~
* Устройства тепловой защиты катушки
(WSK) BC 712W, BC 752.
WSK клеммы не предусмотрены
в двигателях с защитой от короткого
замыкания (BC 753).
русский
55
Предупреждение:
При подключении к сети электропитания
3× 400 В~ используйте только
штекер типа A!
При использовании штекера типа В
(в дополнение к 1× 230 В~/3× 230 В~)
двигатель может выйти из строя!
Двигатель имеет две скорости.
При использовании штекера типа А скорости можно
переключать вручную (см. Раздел 5.2 «Настройка мощности»).
