română
44
LX LXD
Pompe simple Pompe duble
LX 325, LX 401, LX 402 LXD 401, LXD 402 0,1 bar
LX 326, LX 403 LXD 403 0,1 bar
LX 502 0,1 bar
LX 503, LX 504 LXD 503, LXD 504 0,2 bar
LX 652 0,5 bar
LX 653, LX 654, LX 655 LXD 653, LXD 654, LXD 655 0,6 bar
LX 802, LX 803 LXD 802, LXD 803 0,6 bar
HX HXD
Pompe simple Pompe duble
HX 402, HX 402-1 HXD 402-1 0,4 bar
HX 501, HX 502,
HX 501-1, HX 502-1 HXD 501-1, HXD 502-1 0,5 bar
HX 652 HXD 652 1,0 bar
HX 802 HXD 802 1,6 bar
Valorile sunt valabile pentru altitudini de până la 500 m
faţă de nivelul mării. Valori suplimentare pentru altitudini mai mari:
0,01 bar suplimentar la fiecare 100 m.
Valoare suplimentară pentru: 90 °C 0,35 bar
110 °C 1,10 bar
140 °C 3,30 bar

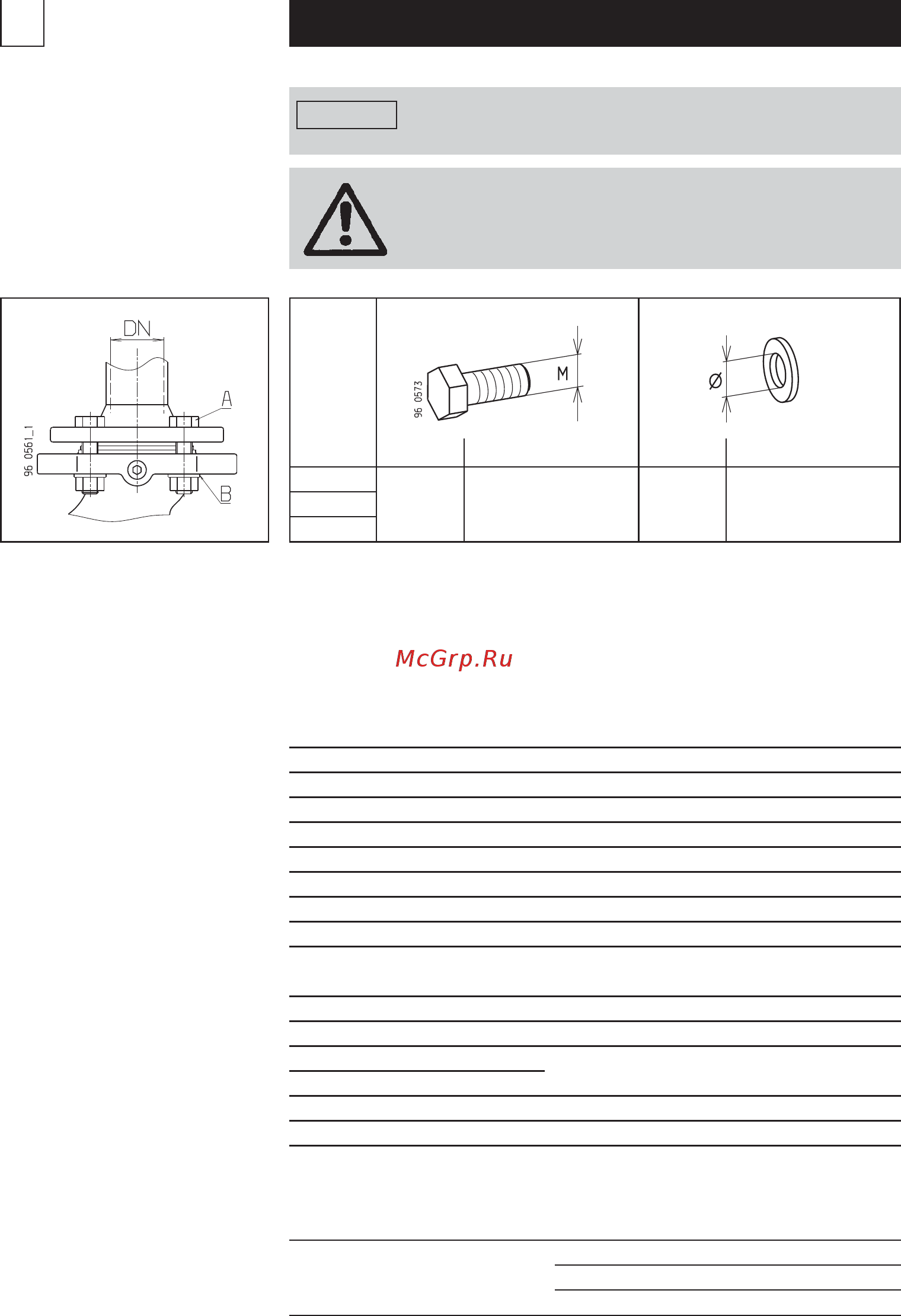

4.6 Racordarea flanşei
Flanşele pompei sunt
prevazute cu orificii de fixare
PN6 / PN10 / PN16.
Pentru o fixare sigură a flanşei,
şaibele «B» trebuie montate
pe partea cu pompa.
PN 6 PN 10 / PN 16 PN 6 PN 10 / PN 16
DN 40
DN 50 M 12 M 16 Ø 14 Ø 18
DN 65
AB
Pentru presiunea nominală PN,
utilizaţi şuruburile corespunzătoare.
Elementele de siguranţă (de ex. inele cu arc)
nu sunt permise.
Atenţie
Cupluri permise de strângere a şuruburilor:
la M 12 ➜ 40 Nm
la M 16 ➜ 95 Nm
Montarea flanşei combinate cu o altă flanşă combinată
nu este permisă.
4.7 Presiunea minimă
Presiunea minimă la duza
de aspirare a pompei la 75 °C,
cu pompa în stare de
funcţionare pentru lubrifierea
lagărului de alunecare:
