CIB Unigas Tecnopress P65 M-.PR.S.RU.A.1.50.EA [25/60] Смещать кулачок iii в сторону минимальной мощности с тем чтобы сервопривод начал закрываться до тех пор пока два подшипничка не совместятся с рег...

Дополнительная информация о работе и ограничениях в использовании приведена во второй части настоящей инструкции которую мы настойчиво рекомендуем прочитать сохранять инструкцию на протяжении всего срока эксплуатации аппарата 3

Настоящая инструкция по монтажу эксплуатации и обслуживанию составляет неотъемлемую и важную часть изделия и должна быть передана пользователю 3

Настоящая инструкция предназначена как для пользователя так и для персонала осуществляющего монтаж и обслуживание изделия 3

1 2 3 4 5 6 7 8 5

1 тип горелки p60 p65 p72 p73a 5

2 клапана 1 5

2 клапана реле максимального давления газа 8 5

2 тип топлива l сжиженном пропане 5

3 исполнение ab двухступенчатое 5

5 страна назначения смотрите заводскую табличку 5

6 варианты a стандартная 5

7 комплектация 5

Pr прогрессивное md модулирующее 4 длина форсунки s стандартная l длинное 5

Rp2 65 dn65 80 dn80 5

Горелки различаются по типу и модели маркировка моделей следующая тип p72 модель l ab s a 0 50 5

Клапана блок контроля герметичност 5

Клапана блок контроля герметичности 5

Маpкиpовка гоpелок 5

Реле максимального давления газа 8 диаметр газовой рампы 40 rp1 5

Часть i инструкция по монтажу 5

Примечание 1 6

Примечание 2 6

Примечание по типу работы горелки устройство контроля пламени отключается автоматически через 24 часа постоянной работы затем устройство автоматически запускается в работу 6

Габаритные размеры в 7

O max o min 8

P65 p72 p73a 8

S эта отметка относится к горелке со стандартным соплом l эта величина относится к горелке с длинным соплом 8

Рекомендуемая амбразура 8

S эта отметка относится к горелке со стандартным соплом l эта величина относится к горелке с длинным соплом 9

Рабочие диапазоны 10

Монтаж горелки на котел 11

Монтаж и подключения упаковка 11

Подсоединение горелки к котлу 11

Блок контроля герметичности vps504 16

Siemens 17

Питание электрического питания 17

Схема электрических подключений 17

Вращение двигателя вентилятора 18

Схема соединений 18

Замер давления на голове сгорания 19

Регулировка кpивые давления в голове сгоpания в зависимости от pасхода газа 19

Мощность при розжиге 20

Регулиpование pасхода газа и воздуха 20

Регулирование общее описание 20

Процедура регулирования 21

Горелки двухступенчатые 24

Горелки пpогpессивные 24

Горелки модулиpующие 25

Двухступенчатые модел 25

Для клапанов dungs mb dle siemens vgd для клапанов dungs mbc 25

Дроссельный клапан закрыт дроссельный клапан открыт 25

Если возникнет необходимость изменения мощности горелки в режиме малого пламени воздействовать на кулачок малого пламени сервопривода положение кулачка в режиме малого пламени никогда не должно совпадать с положением кулачка при 25

Отключить и вновь включить горелку если регулировка была выполнена неправильно повторить предыдущие пункты настройки 25

После выполнения всех операций до пункта 8 описанных в параграфе процедура регулировки на странице 22 продолжать 25

Прогрессивные и модулирующие модел 25

Розжиге горелки и по этой причине кулачок должен быть настроен на 30 больше значения кулачка при розжиг 25

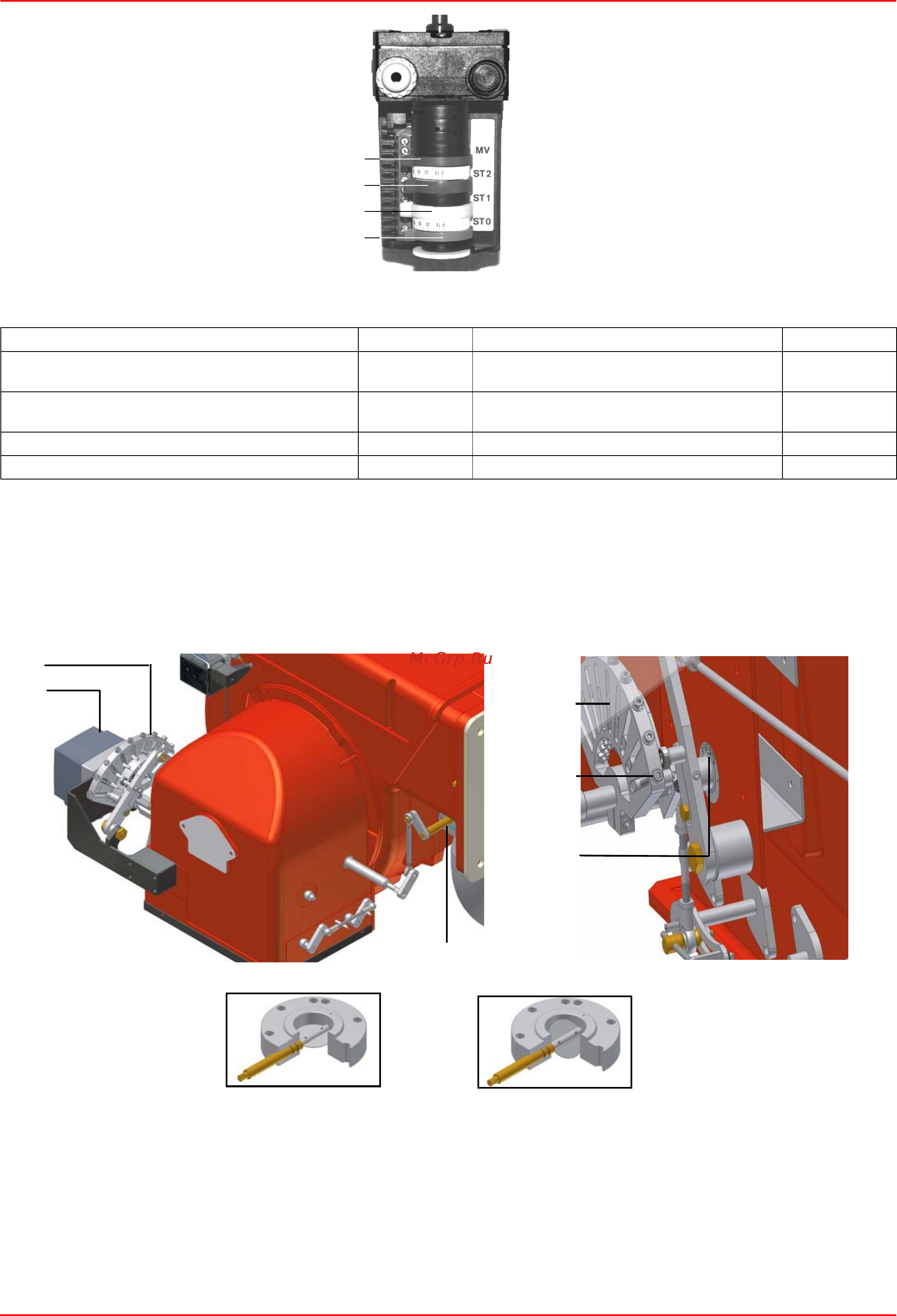

Смещать кулачок iii в сторону минимальной мощности с тем чтобы сервопривод начал закрываться до тех пор пока два подшипничка не совместятся с регулировочным винтом относящимся к самой низкой точке закручивать винт v для увеличения расхода откручивать для уменьшения 11 вновь сместить кулачок iii в сторону минимальной мощности повторить все до следующего винта и повторять эти операции описанные в предыдущем пункте до тех пор пока не получите желаемое значение минимальной мощности горелки малое пламя 12 теперь можно перейти к регулировке реле давления см на стр 25 25

Регулировка реле давления 26

Регулировка реле давления воздуха 26

Регулировка реле максимального давления газа там где оно присутствует 26

Регулировка реле минимального давления газа 26

Функционирование 28

F g h m 29

Рис 23 передняя панель электрощита 29

Периодически выполняемые операции 30

Разборка фильтра dungs mb dle 415 420 b01 1 1 2 2 30

Проверка и замена фильтра в группе клапанов multibloc dungs mbc se гpуппа клапанов с pезьбой 31

Техническое обслуживание газового фильтpа 31

Регулиpовка положения электpодов 32

Регулировка положения электродов 33

Регулировка положения электродов p60 p65 33

Br bl rt sw 34

Проверка тока ионизации 34

Сезонная остановка 34

Утилизация горелки 34

Чистка и замена фотоэлемента контроля пламени p72 p73a 34

В этих случаях подсоедините контур rc на странице 17 35

Причина неполадка 35

Таблица возможных неполадок 35

Деталировочный чертеж горелки 36

Запасные части 38

C i b unigas m03999nf 40

Vps504 электронный блок контроля герметияности dungs опция если он предусмотрен снять перемычку с соединительного разъема 40

Внимание 1 электропитание 400в 50гц 3ф н пер тока трёхфазное и 230в 50гц пер тока однофазное 2 не инвертировать фазу с нейтралью 3 обеспечить хорошее заземление горелки 40

Для клапанов dungs mb dle siemens vgd для клапанов dungs mbc 40

Кулачки сервопривода 40

Не используется mv положение при малом пламени mv 40

Описаниеи 40

Положение в режиме выжидания установить на 0 st0 розжиг st1 40

Положение при большом пламени установить на 90 st2 положение при большом пламени установить на 90 st2 40

Положение при малом пламени и розжиге st1 положение в режиме выжидания установить на 0 st0 40

Установить перемыяку между клеммами 7 и 9 только при налияии lgb21 3 40

Фотоэлемент 40

Электросхема cod 18 108 электросхема с группы клапанов vgd и 40

Электросхема cod 18 164 э лектрическая схема с группой клапанов мвc электросхема cod 18 165 электрическая схема с группы клапанов vgd электросхема cod 18 107 электросхема с группой клапанов мвc и 40

Электросхемы 40

Приложение 55

Программа подключения 55

Электронный блок контроля пламени siemens lme11 21 22 55

A b b c 56

A b b c d 56

Al сигнализация блокировки bv клапан топливный ek2 кнопка дистанционная разблокировки fs сигнал наличия пламени gp реле давления газа lp реле давления воздуха lr регулятор мощности горелки m двигатель вентилятора r термостат или предохранительное реле давления sb предохранительный термостат w термостат или регулировочное реле давления z запальный трансформатор 57

Cхема внутренняя lme22 57

Обозначения внутренней схемы 57

Схема внутренняя lme11 57

Схема внутренняя lme21 57

C i b unigas s p a 60

Зао чибитал унигаз 60

Ооо чиб итал с р л 60

Росс 60

Украина ооо унигаз украина 60
