ФУНКЦИОНИРОВАНИЕ

z Установите в положение "ON" (ВКЛ.) переключатель A на электрощите горелки.

z Проверьте, не заблокирован ли электронный блок контроля пламени (горит лампочка B), и, при необходимости,

разблокируйте его, нажав кнопку C (reset (сброс)).

z Проверьте, что реле давления или термостаты подают сигнал, дающий разрешение на работу горелки.

z Проверьте, что давление газа достаточно (при этом зажигается лампочка D).

Только для горелок с блоком контроля герметичности: начинается цикл проверки блока контроля герметичности газовых

клапанов; при завершении проверки загорается соответствующая лампочка на блоке контроля герметичности. По завершении

проверки газового клапана, начинается цикл запуска горелки. В случае утечки газа в одном из газовых

клапанов блок

контроля герметичности блокируется и загорается лампочка Е. Для разблокировки нажмите деблокировочную кнопку на блоке

контроля герметичности.

z В начале цикла запуска сервопривод устанавливает воздушную заслонку в положение максимального открытия,

включается двигатель вентилятора, и начинается фаза предварительной продувки.

Во время фазы предварительной продувки полное открытие воздушной заслонки сигнализируется загоревшейся лампочкой

F на передней панели.

z В конце продувки воздушная заслонка закрывается до положения, которое она имеет при розжиге горелки, включается

запальный трансформатор (о чем сигнализирует лампочка Н на передней панели), и через 3 секунды подаётся питание к

газовым клапанам EV1 и EV2 (лампочки L и I на передней панели).

z Через 3 секунды после открытия газовых клапанов, запальный трансформатор исключается из контура и гаснет лампочка

Н:после чего:

горелки двухступенчатые - горелка оказывается включенной в режиме малого пламени (горит лампочка G); через 8 сек.

начинается работа в режиме двух ступеней, и горелка автоматически переходит в режим большого пламени (загорается

лампочка F) или остаётся в режиме малого пламени в соответствии с запросом отопительной системы.

горелки прогрессивные и модулирующие - через 3 секунды после открытия газовых клапанов запальный трансформатор

обесточивается. Итак, горелка включена в режиме малого пламени, через 8 секунд начинается работа в режиме двух

ступеней, и горелка, напрямую управляемая внешним термостатом (в прогрессивном исполнении) или модулятором (P на

Рис. 23, только в модулирующих горелках), увеличивает или уменьшает мощность.

ПЕРЕД РОЗЖИГОМ ГОРЕЛКИ УБЕДИТЬСЯ, ЧТО РУЧНЫЕ КЛАПАНЫ ОТСЕЧЕНИЯ ГАЗА ОТКРЫТЫ, А ОБЩИЙ

ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ ЗАКРЫТ.

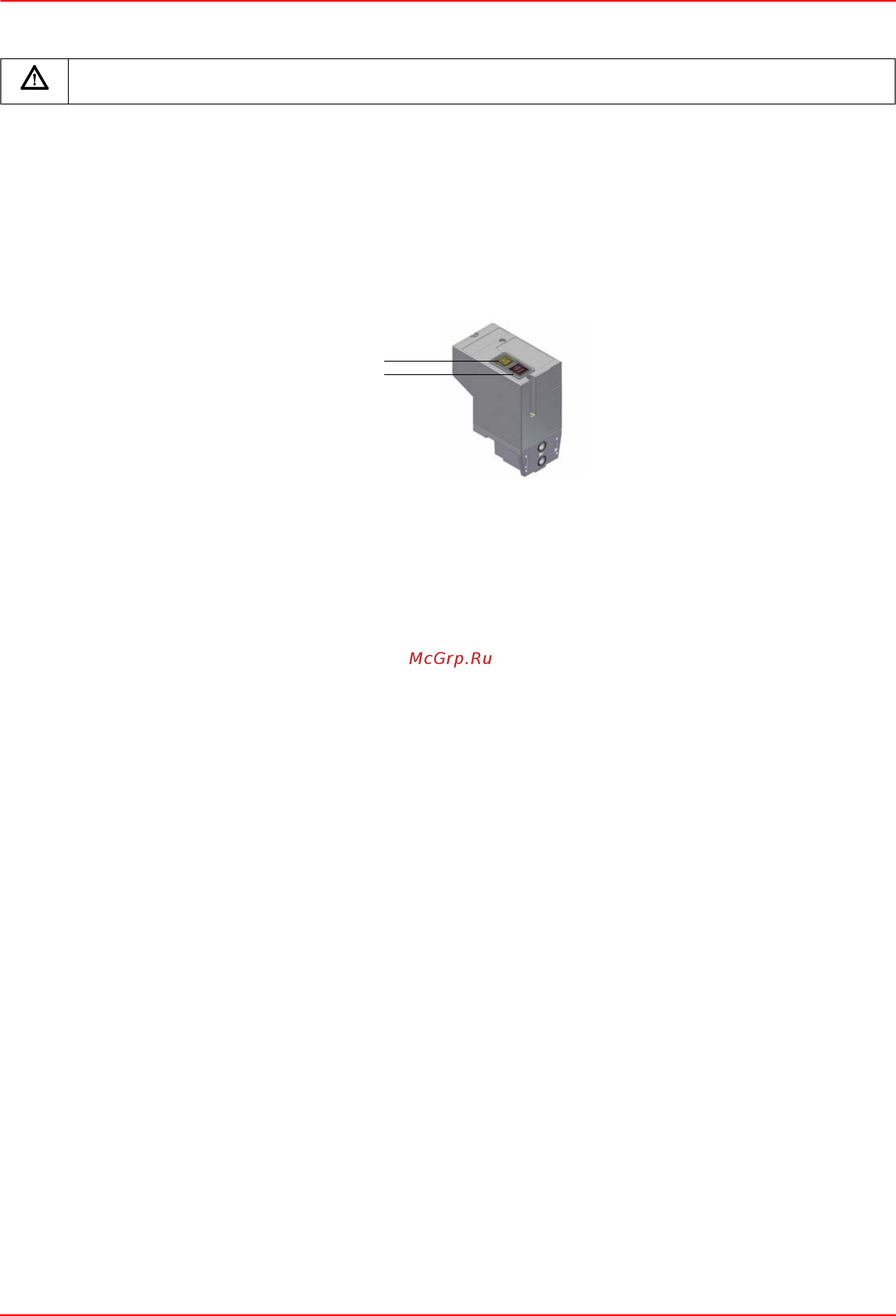

VPS504
