C.I.B. UNIGAS - M03999NF
29
Описание
A Главный выключатель вкл./выкл.
B Сигнальная лампочка блокировки
C Деблокировочная кнопка электронного блока управления горелки
D Сигнальная лампочка реле давления газа
E Сигнальная лампочка блокировки блока контроля герметичности газовых клапанов (только в горелках с блоком контроля
герметичности)
F Сигнальная лампочка работы в режиме большого пламени (или открытия воздушной заслонки в фазе предварительной
продувки)
G
Сигнальная лампочка работы в режиме малого пламени
H Лампочка работы запального трансформатора
I Сигнальная лампочка открытия электроклапана EV2
L Сигнальная лампочка открытия электроклапана EV1
M Сигнальная лампочка срабатывания термореле двигателя вентилятора (только при трёх фазах); для деблокировки термореле
необходимо открыть электрощит.
P модулятор (только в модулирующих горелках)
Q Ручной переключатель режима работы: 0 – выкл./ 1 - большое пламя/ 2 – малое пламя
/ 3 – автоматический режим

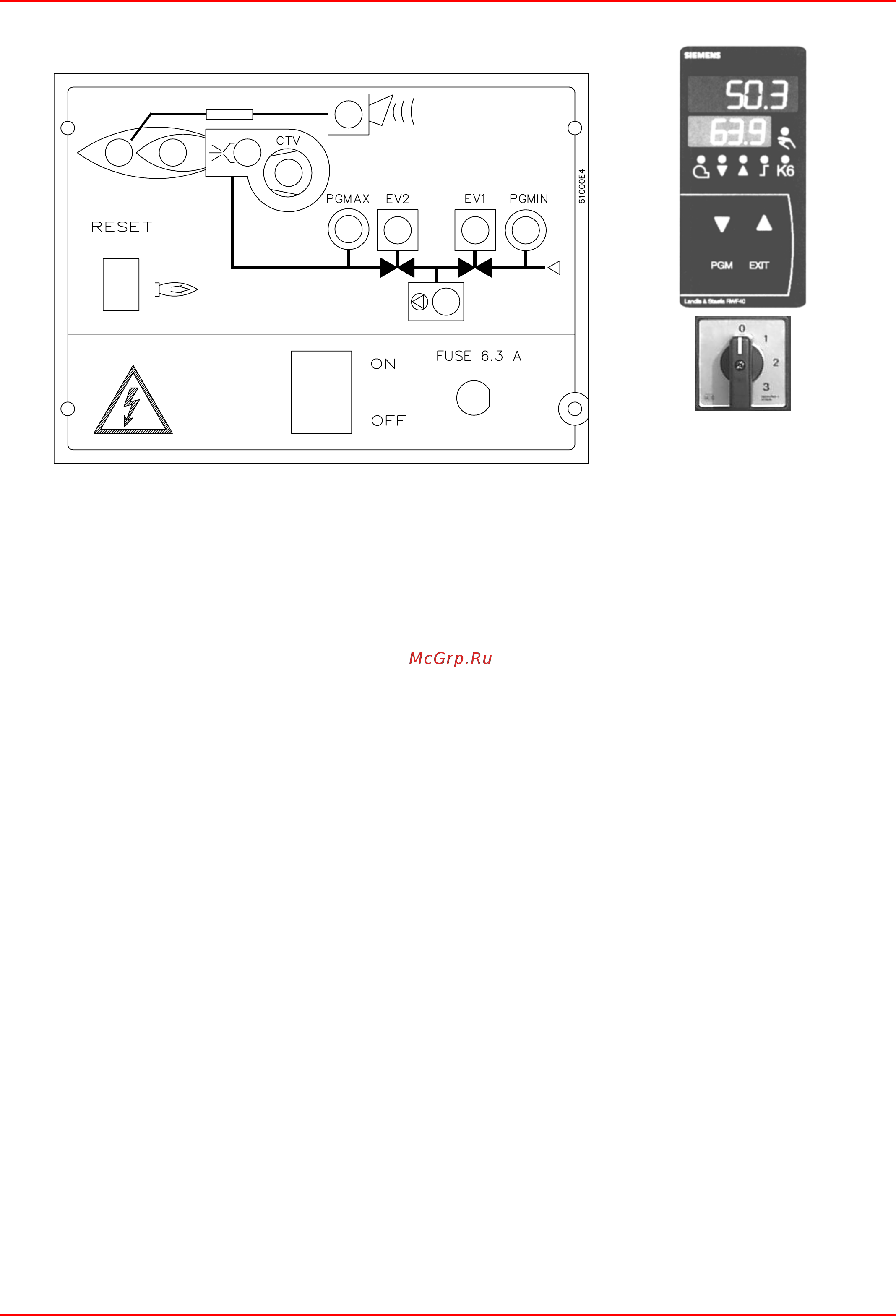

Рис. 23 - Передняя панель электрощита
FG H
M
B
ILD
E
C
A
P
Q
