C.I.B. UNIGAS - M03999NF
33
P73A

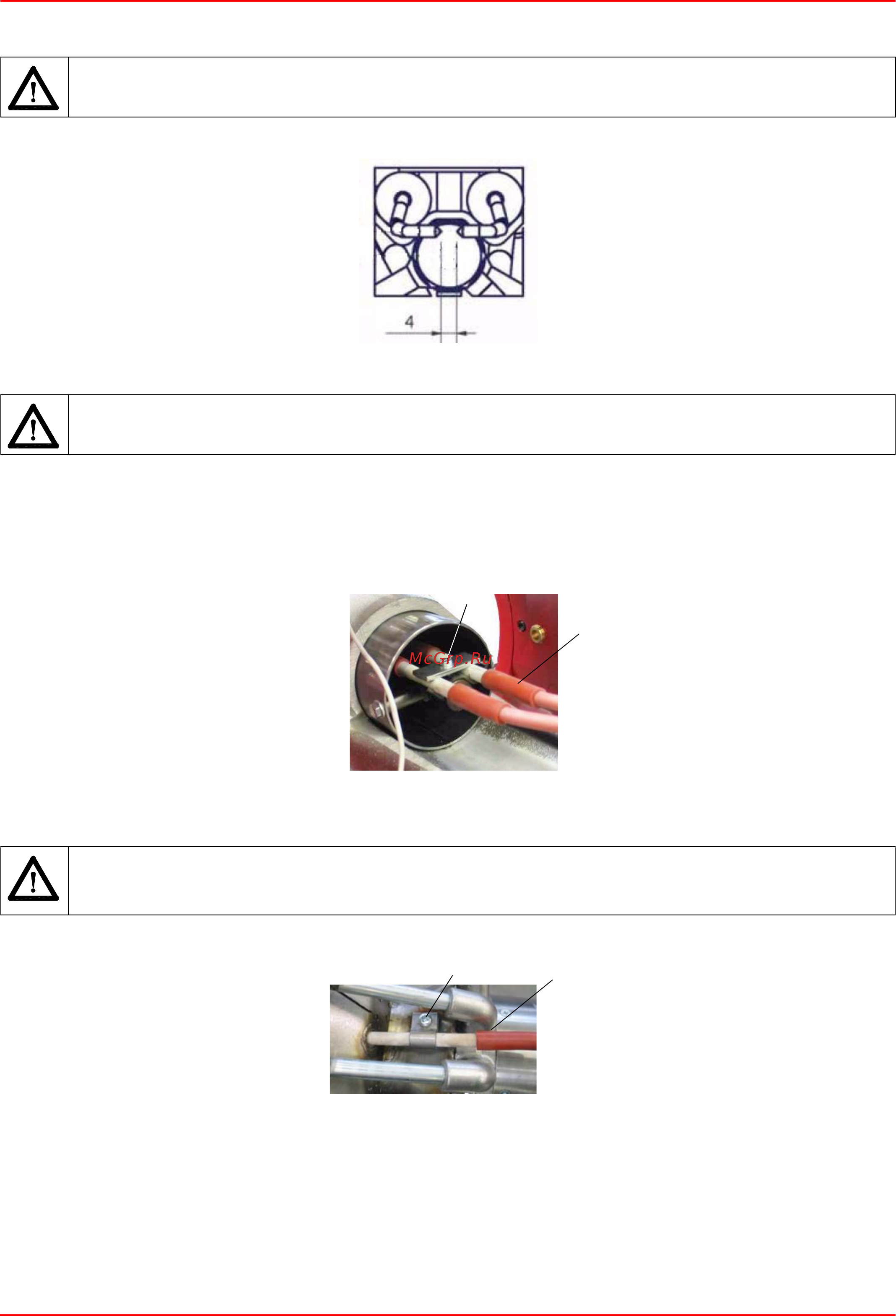

ПРИМЕЧАНИЕ: Проверка запального и контрольного электродов выполняется после демонтажа головки сгорания.
Запальные электроды должны назодиться друг от друга на расстоянии 4 мм. (см.pис.).
Регулировка положения Электродов
Для замены электродов действовать следующим образом:
1). снять крышку;
2). отсоединить кабели от электродов (CE);
3). расслабить винт опоры блокировочной опоры запальных электродов (VA);
4). снять электроды и заменить их, соблюдая размеры, изображенные на рисунке.
Регулировка положения Электродов (P60 - P65)
Для контрольных электродов действовать следующим образом:
1). снять крышку;
2). отсоединить кабели от электродов (CR);
3). расслабить винт опоры блокировочной опоры запальных электродов (VR);
4). снять электроды и заменить их, соблюдая размеры, изображенные на рисунке.
ВНИМАНИЕ: чтобы не подвергать риску работу горелки, избегать контакта запальных и контрольных электродов с
металлическими частями горелки (голова сгорания,
сопло и т.д.). Проверять положение электродов каждый раз
после выполнения каких-либо работ на голове сгорания.
ВНИМАНИЕ: чтобы не подвергать риску работу горелки, избегать контакта запальных и контрольных электродов с
металлическими частями горелки (голова сгорания, сопло и т.д.). Проверять положение электродов каждый раз
после выполнения каких-либо работ на голове сгорания.
ВНИМАНИЕ: чтобы не подвергать риску работу горелки, избегать контакта запальных и контрольных электродов с
металлическими частями горелки (голова сгорания, сопло и т.д.). Проверять положение электродов каждый раз
после выполнения каких-либо работ на голове сгорания.
CE
VA
ЗАПАЛЬНЫЙ ЭЛЕКТРОДA
CR
VR
КОНТРОЛЬНЫЙ ЭЛЕКТРОД
