действовать следующим образом
Для того, чтобы отрегулировать расход воздуха на малом пламени и на промежуточных точках, действовать следующим
образом.
9 Нажмите и удерживайте в течении 5 секунд кнопку EXIT (ВЫХОД) на модуляторе; пока не загорится индикатор А с
изображением “рука”; затем нажимая на стрелку В , постепенно переводите сервопривод в положение максимального
открытия, останавливаясь у каждого винта V, при этом регулируйте расход газа при помощи того регулировочного винта V,
который в данный момент расположен в соответствии с подшипником.
10 останавливаться, соответственно, напротив каждого винта V: для того, чтобы отрегулировать расход воздуха -
воздействовать на винт, который находится напротив подшипничка.
11 Нажмите кнопку EXIT (ВЫХОД), чтобы выйти из режима ручного модулирования.
Регулировка реле давления
Функцией реле давления воздуха является создание безопасности работы электронного блока (блокировка), если давление
воздуха не будет соответствовать предусмотренному значению. В случае блокировки, необходимо разблокировать горелку
при помощи кнопки разблокировки электронного блока, имеющейся на контрольной панели горелки.
Реле давления газа контролируют давление, чтобы препятствовать работе горелки в тех случаях, когда значение давления не
будет соответствовать дозволенному диапазону давления.
Регулировка реле давления воздуха
Регулировка реле давления воздуха выполняется следующим образом:
z Снимите прозрачную пластиковую крышку.
z После выполнения регулировки расхода воздуха и газа включите горелку и на фазе предварительной продувки медленно
поворачивайте регулировочное кольцо VR по часовой стрелке до тех пор, пока не сработает аварийная блокировка горелки.
z Считать на шкале значение давления и уменьшить его на 15%.
z Повторите цикл запуска горелки, проверяя, что она правильно функционирует.
z Установите на место прозрачную крышку реле давления.
Регулировка реле минимального давления газа
Регулировка реле минимального давления газа выполняется следующим образом:
z Снимите прозрачную пластиковую крышку.
z При работающей горелке измерьте давление на штуцере отбора давления на входе в газовый фильтр, медленно
закрывайте ручной отсекающий кран (см. “СХЕМА МОНТАЖА ГАЗОВОЙ РАМПЫ”) до обеспечения снижения давления на
50%.
z Полностью откройте ручной отсекающий кран
z Установите на место прозрачную крышку.
Регулировка реле максимального давления газа (там, где оно присутствует)
Для настройки реле действовать следующим образом:
z снять прозрачную пластмассовую крышку;
z замерить давление газа в сети без пламени в горелке;
z установить на регулировочном кольце VR, значение, считанное в п.2 и увеличив его на 30%;
z установить вновь на место прозрачную пластмассовую крышку

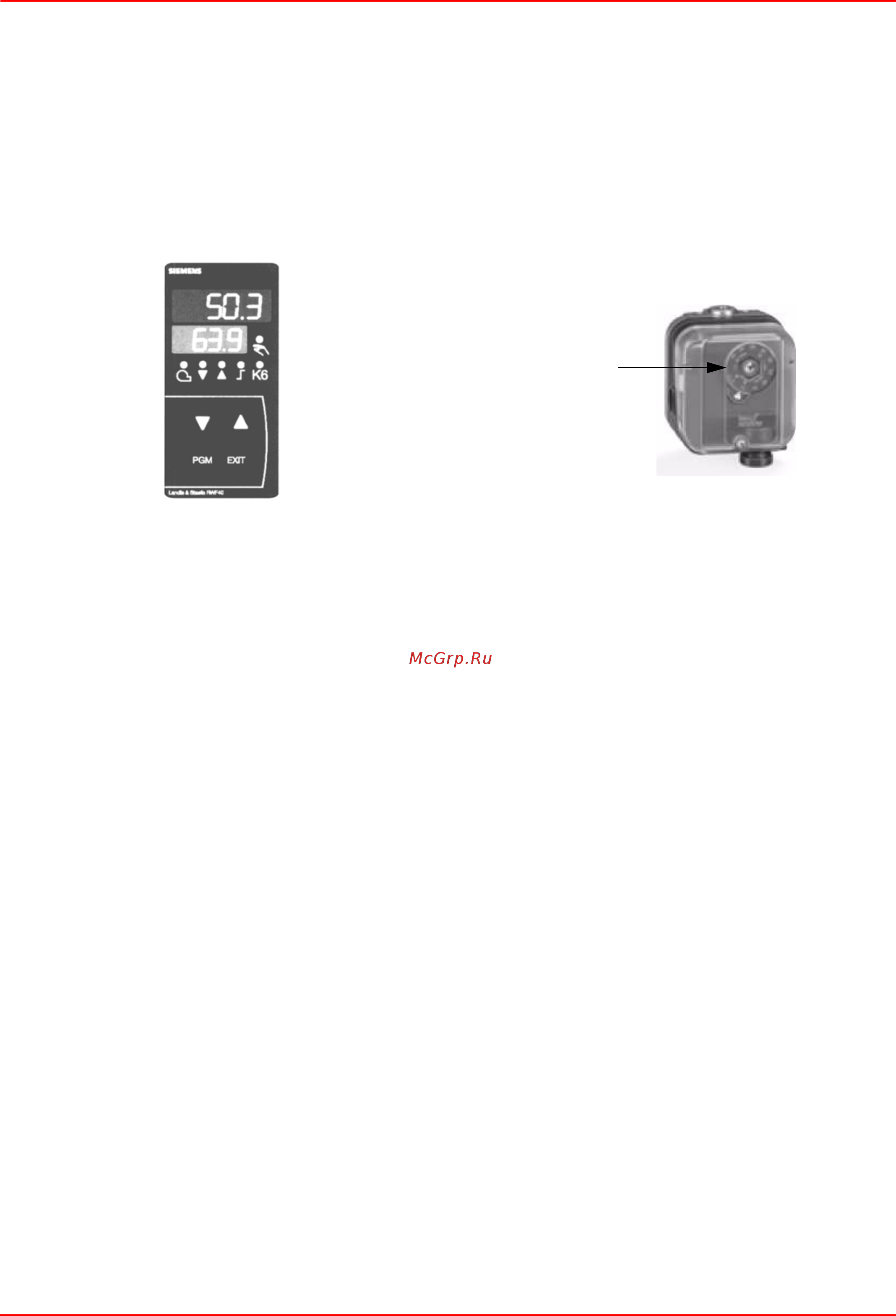

Рис. 21 Рис. 22
VR
