C.I.B. UNIGAS - M039227NB
25

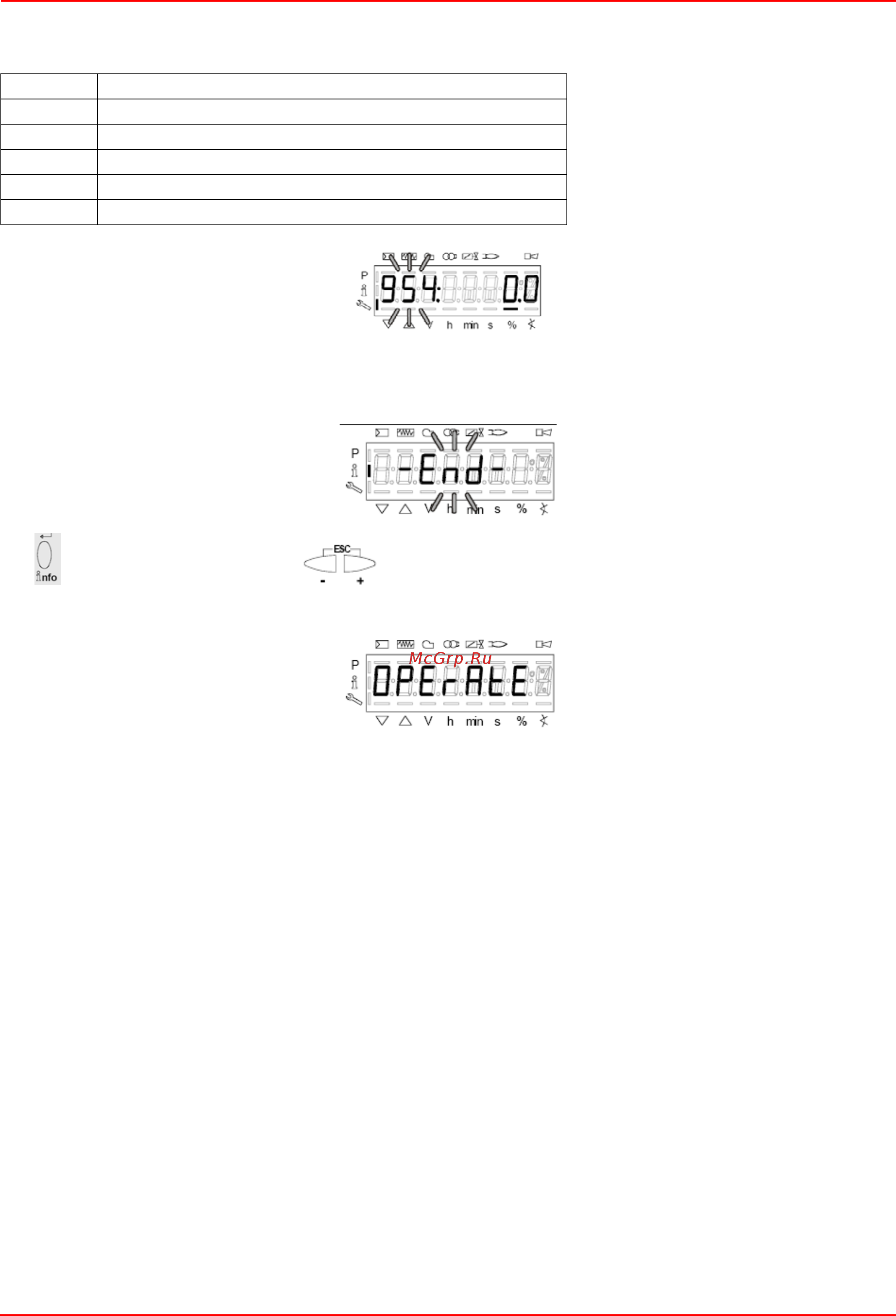

1 первый визуализируемый параметр - “954”: справа указывается интенсивность пламени в процентах. Нажав на кнопку +
или - можно пройтись по перечню параметров.
2 После достижения последнего параметра, нажав опять на кнопку +, на дисплее появится мигающая надпись End.
3 на более чем 3 секунды или для того, чтобы выйти из модальности Info и вернуться на основной
дисплей (Operate - Работа)
Параметр Описание
954 Интенсивность пламени
121 % мощности на выходе, если указано = автоматическая работа
922 Положение сервоприводов,, 00= топливо; 01= воздух
161 Количество блокировок
701..725 Архив блокировок (См. главу 23 инструкций)
